概述

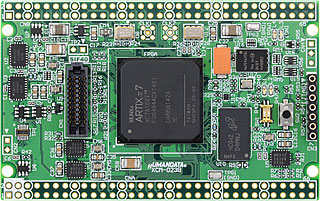

XCM-023 是一款配备 XILINX 高性能 FPGA、Artix-7系列（F484 封装）的评估板。
XCM-023 系列在其紧凑的信用卡大小板上具有稳压器、振荡器、用户 LED、开关和配置设备。
只需要一个 3.3V 单电源。有 100 个用户 I/O，分为两个 Vcco 组。
带有 ACC 系列的SIF40 连接器为您提供 GTP 收发器 (RocketIO) 连接。

Rev2: [XCM-023-100T] 由于N25Q064停产，本板配置器件改为MT25QL128。
支持停产美光配置存储设备。

框图

点击放大

典型眼图

点击放大	器件：XC7A100T-1FGG484C 通道：0_216 Ref.Clk：125MHz 速率：2.5Gbps Swing：800mV 数据码型：PRBS-7 Pre/Post-Emphasis：0dB

规格

• 赛灵思 XC7A35T-1FGG484C、XC7A50T-1FGG484C、XC7A75T-1FGG484C、XC7A100T-1FGG484C 或 XC7A200T-1FBG484C

  特征	XC7A35T	XC7A50T	XC7A75T	XC7A100T	XC7A200T
  切片	5,200	8,150	11,800	15,850	33,650
  逻辑单元	33,280	52,160	75,520	101,440	215,360
  最大分布式 RAM (Kbits)	400	600	892	1,188	2,888
  最大块 RAM (Kbits)	1,800	2,700	3,780	4,860	13,140
  最大用户 I/O 引脚（设备）	250	250	250	285	285
  最大用户 I/O 引脚数（板）	100	100	100	100	100
  GTP 通道（设备）	4	4	4	4	4
  GTP 通道（板）	4	4	4	4	4
  DSP片	90	120	180	240	740
  CMT (MMCM x1 + PLL x1)	5	5	6	6	10

此表供参考。有关某些信息，请参阅官方数据表。

• 100 个用户 I/O，100 mil (2.54 mm) 双列直插式。
  - 可分离 VCCO (CNB)

• 电源：3.3V 单电源
  - 1.0/1.2/1.5/1.8/2.5V 板载稳压器
  - 顺序电源（上电）

• 用于 FPGA 配置的上电复位 IC

• 时钟：50MHz 振荡器 (50 ppm) 和外部输入

• RocketIO 参考时钟：125 MHz、150 MHz 和外部输入（MMCX 连接器）

• RocketIO Tx/Rx 4 通道。（SIF40接口）

• DDR3 SDRAM：MT41J64M16（美光，1Gbit）

• 配置设备：
  Rev2：MT25QL128（Micron，128Mbit）
  Rev1：N25Q064/128（Micron，64Mbit/128Mbit）

• 用户开关 x2 (Push x1, Slide x1bit)

• 用户 LED x2

• 状态 LED x2（电源，完成）

• JTAG 端口（7 针插座）
  - 用于稳定下载和调试的 JTAG 缓冲区

• 高品质八层PCB。（沉金）

• 信用卡尺寸 3.386"x 2.126" (86 x 54 mm)

• 测试所有 I/O

• RoHS 合规性

• 日本制造
