ZYNQ-SDR-V1板卡是西安福川电子科技设计的一款小型化,低功耗SDR平台,它将ZYNQ与AD9361集成在了同一块板子上,它与官方开发板ADRV9361-Z7035是管脚兼容的,可以采用官方驱动来启动板卡,也可以采用彬鸿提供的驱动来启动板卡。
板卡一共有两种常用的启动方式,QSPI FLASH启动和SD卡启动,两种启动方式都可以直接使用JTAG在线仿真测试。两种启动方式采用了两套不同的系统,QSPI FLASH启动采用的是彬鸿自己移植的LINUX系统,有源码,方便做二次开发,也可以对AD9361进行初始化,并做一些简单的配置,比如产生单载波,修改频点等,后续会有更多的关于AD9361的配置介绍。SD卡启动采用的是官方的基于MATLAB生成的LINUX驱动,没有源码,但是可以结合MATLAB进行数字信号仿真,实现不同系统的前期调研,预研等。
它的主要特色有:

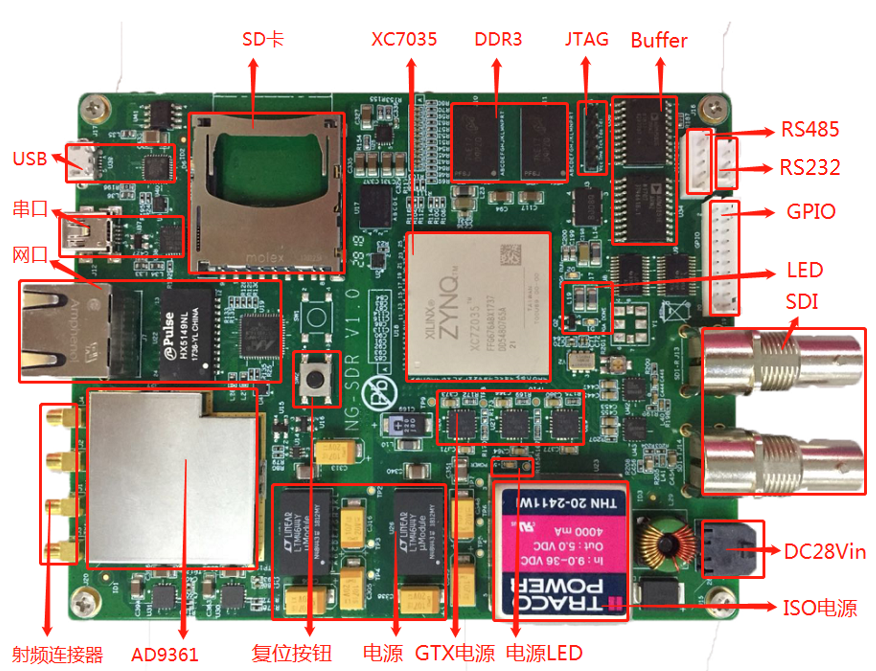

Ø 小型化,功耗低,集成度高,该SDR板卡将ZYNQ系列芯片XC7Z035与射频捷变收发芯片AD9361完美的结合在了一起,配置上适当的接口,全部集成在了一块4inch*5inch大小的板子上。
Ø 资源丰富:
- 主芯片:ZYNQ XC7Z035-FBG676-2I(Kintex 7架构)。
- DDR3:PS侧2片512M DDR3总共1GB。
- 射频输出:2T2R射频收发通道,支持70M~6GHz宽频范围,最大支持射频带宽56M,最小频率步进2.4Hz。
- 集成SDI接口,方便图像处理。
- PL侧带有隔离232接口和422接口。
- 多种启动模式:FLASH启动或者SD卡启动。
- 与官方开发板ADRV9361-Z7035管脚兼容,可以直接使用官方驱动,同时可以直接使用官方Matlab例程进行各种信号仿真并部署到板卡上。
- 完善的AD9361调试工具,方便用户零基础使用配置AD9361
- 板卡体积小,质量可靠,军品等级设计,可以直接集成板卡到整机。
