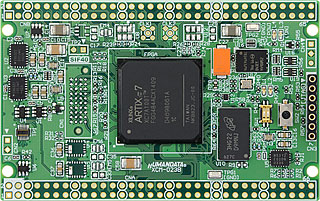

XCM-023W 是一款配备 XILINX 高性能 FPGA、Artix-7系列(F484 封装)的评估板。
XCM-023W 系列在其紧凑的信用卡大小板上具有稳压器、振荡器、用户 LED、开关和配置设备。
只需要一个 3.3V 单电源。有 100 个用户 I/O,分为两个 Vcco 组。
点击放大
点击放大
点击放大
赛灵思 XC7A35T-1FGG484C、XC7A50T-1FGG484C、XC7A75T-1FGG484C、XC7A100T-1FGG484C 或 XC7A200T-1FBG484C
特征 | XC7A35T | XC7A50T | XC7A75T | XC7A100T | XC7A200T |
---|---|---|---|---|---|
切片 | 5,200 | 8,150 | 11,800 | 15,850 | 33,650 |
逻辑单元 | 33,280 | 52,160 | 75,520 | 101,440 | 215,360 |
最大分布式 RAM (Kbits) | 400 | 600 | 892 | 1,188 | 2,888 |
最大块 RAM (Kbits) | 1,800 | 2,700 | 3,780 | 4,860 | 13,140 |
最大用户 I/O 引脚(设备) | 250 | 250 | 250 | 285 | 285 |
最大用户 I/O 引脚数(板) | 100 | 100 | 100 | 100 | 100 |
DSP片 | 90 | 120 | 180 | 240 | 740 |
CMT (MMCM x1 + PLL x1) | 5 | 5 | 6 | 6 | 10 |
此表供参考。有关某些信息,请参阅官方数据表。
100 个用户 I/O,100 mil (2.54 mm) 双列直插式。
- 可分离 VCCO (CNB)
电源:3.3V 单电源
- 1.0/1.5/1.8V 板载稳压器
- 顺序电源(上电)
用于 FPGA 配置的上电复位 IC
时钟:50MHz 振荡器 (50 ppm) 和外部输入
DDR3 SDRAM:MT41J64M16(美光,1Gbit)
配置设备:N25Q064/128(美光,64Mbit/128Mbit)
用户开关 x2 (Push x1, Slide x1bit)
用户 LED x2
状态 LED x2(电源,完成)
JTAG 端口(7 针插座)
- 用于稳定下载和调试的 JTAG 缓冲区
高品质八层PCB。(沉金)
信用卡尺寸 3.386"x 2.126" (86 x 54 mm)
测试所有 I/O
RoHS 合规性
日本制造
物品 | 图片 | 数量 |
---|---|---|
FPGA板(XCM-023W-***) | 1 | |
排针 | 2 | |
插座 | 2 |
包装内没有用户手册、电路原理图等纸质文件。
请从下面文档部分的链接下载这些文档。
