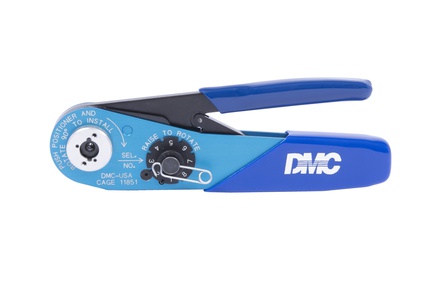

DMC® AFM8 符合 MIL-DTL-22520/2* 和 AS22520/2* 标准,专为电子系统中广泛使用的大多数微型和超微型连接器类型而设计。®AFM8 满足了对微型工具的需求,可容纳 20至 32 AWG 的电线尺寸。
AFM8 采用军用标准 8 压接,可确保最大的拉伸强度。福川电子循环控制的精密棘轮确保每次都能始终如一地精确压接。工具框架具有内置的 8 级选择器旋钮,可轻松为所使用的电线拨出正确的压接深度设置。
定位器使工具框架适应特定应用。每个定位器上的数据板指定定位器适合其导线尺寸的触点,并指示选择器位置。定位器易于拆卸和更换。
建议定期测量以确保准确校准。福川电子使用 SEL 设置 #8 上的 M22520/3-1“通过/不通过”量具(DMC 部件号 G125)可以轻松实现这一点。有关所有选择器设置的完整非军用规格通过/不通过量具,请参阅 DMC 部件号 88-200。
除了在不使用时保持工具清洁并正确存放外,无需操作员维护。
DMC274 工具套件包含 AFM8 工具框架、工具量具和所有军用规格定位器。DMC274 还包括刀具说明表和刀具选择表
MANUAL | PNEUMATIC | BATTERY |
AFM8 | WA22 | N/A |
AF8 | WA27F, WA27FSS, WA27F-CC, WA27FSS-CC | N/A |
MH860 | WA22P | N/A |
HX3 | PHX3 | N/A |
HX4 | HX23/HX33 | HXE4C |
HD23 | WA23 | HDE23C |
AFM-7 | WA22AY2 | N/A |
AFM-9 | WA22AX | N/A |
AFM-10 | WA22BE | N/A |
AFM-11 | WA22BL | N/A |
AFM-17 | WA22CA | N/A |
AFM-18 | WA22BT | N/A |
AFMSP-2 | WA22SP-2 | N/A |
AFMSP-6 | WA22BB | N/A |
AFMSP-42 | WA22AD | N/A |
AFMSP-60 | WA22AV | N/A |
AFMSP-62 | WA22AS | N/A |
AFMSP-74 | WA22AD | N/A |
AFMSP-76 | WA22AD | N/A |
AFMSP-77 | WA22BR | N/A |
AFMSP-78 | WA22AD | N/A |
AFMSP-81 | WA22BU | N/A |
SC8 | WA27AJ | N/A |
AF8-6 | WA27CV | N/A |
AFSP-6 | WA27AG | N/A |
AFSP-7 | WA27AH | N/A |
AFSP-10 | WA27AW | N/A |
AFSP-17 | WA27BD | N/A |
AFSP-18 | WA27BE | N/A |
AS8-500 | WA27-501 | N/A |
FT8 | WA27E | N/A |
LH8 | WA27LH | N/A |
MET86-3 | MET86WA22 | N/A |
MH760 | WA22E | N/A |
MH760A | WA22D | N/A |
MH800 | WA22H | N/A |
MH800B | WA22HB | N/A |
MH820 | WA22M | N/A |
MH825 | WA22V | N/A |
MH835 | WA22BH | N/A |
MH970 | WA22DC | N/A |
MH992 | WA22AE | N/A |
MH993 | WA22BC | N/A |
MH995 | WA22CJ | N/A |
MH999 | WA22CX | MHE999B |
2745-1 | WA22BG | N/A |
39-000 | WA22U | N/A |
2484-1 | WA22SP-1 | N/A |
2484-2 | WA22SP-3 | N/A |
GS100-1 | WA27T | N/A |
GS200-1 | WA27R | N/A |
GS2XE | WA27XE-EP | N/A |
GS8-2 | WA27BT | N/A |
M300BT | WA27-300BT-EP | ME300BTB |
M300BTH | WA27-300BTH-EP | ME309B |
M300-25A | WA27-300-25A | ME309B |
M309 | WA27-309-2C | ME309B |
M310 | N/A | ME310B |
M312 | WA27-312 | N/A |
M317 | N/A | ME317B |
VM8 | WA27VM8 | N/A |
1001-10 | WA27CA | N/A |
1001-11 | WA27CB | N/A |
1716P-1 | WA27CG | N/A |
HD36 | N/A | HDE36B |
HD37 | N/A | HDE37B |
DCT4 | N/A | DCTE4B |
GMT201 | PMT201 | N/A |
GMT202 | N/A | GMTE202B |
GMT203 | N/A | GMTE203B |
GMT204 | PMT204 | N/A |
GMT206 | PMT206 | N/A |
GMT208 | PMT208 | GMTE208B |
GMT209 | PMT209 | N/A |
GMT225 | PMT225 | N/A |
GMT230 | PMT230 | N/A |
GMT232 | PMT232 | GMTE232C |
GMT245 | PMT245 | GMTE245B |
GMT263 | N/A | GMTE263C |
GMT277 | N/A | GMTE277B |
GMT302 | N/A | GMTE302B |
GMT309 | PMT309 | GMTE309B |
GMT1005 | PMT1005 | GMTE1005C |
GMT1006 | N/A | GMTE1006C |
