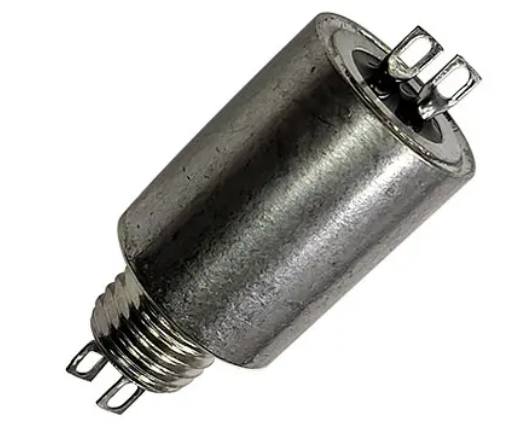

采用共模扼流圈、线对地和线对线电容,可在单个密封封装中衰减 AC 或 DC 系统输入和输出端两条线路的共模和差模电压(噪声)。
重量减轻 50%,与使用两个单线滤波器相比,重量减轻 <>%
对 30 KHz 至 1 GHz 的共模噪声进行 EMI 滤波
差模噪声滤波范围:30 KHz 至 10 MHz
额定电压范围为 50 V 至 200 VDC/130 VAC,400 Hz
设计符合 MIL-PRF-15733 标准
广受欢迎的 0.690“ 表壳直径
节省空间,设计紧凑
电信设备
军事和国防应用
工业控制面板
测量和测试仪器
医疗设备
部件号 | 额定电压 | 当前 | 直流电阻最大欧姆/线 | 模式 | 最小插入损耗 (dB) 空载 25°C | |||||||
直流 | 交流 | 30千赫兹 | 100千赫兹 | 300千赫兹 | 1兆赫 | 10兆赫 | 100兆赫 | 1 千兆赫 | ||||
51-875-003 | 200 | 130 | 1 | 0.250 | 通讯 | - | 11 | 28 | 50 | 60 | 70 | 65 |
差异 | 12 | 21 | 30 | 36 | 55 | - | - | |||||
51-875-004 | 200 | 130 | 3 | 0.025 | 通讯 | - | 5 | 22 | 43 | 60 | 70 | 65 |
差异 | 12 | 21 | 30 | 36 | 55 | - | - | |||||
51-875-001 | 200 | 130 | 5 | 0.01 | 通讯 | - | - | 15 | 33 | 56 | 65 | 60 |
差异 | 9 | 18 | 27 | 35 | 50 | - | - | |||||
51-875-002 | 100 | - | 10 | 0.008 | 通讯 | 16 | 26 | 40 | 56 | 70 | 70 | 60 |
差异 | 20 | 30 | 39 | 49 | 58 | - | - |
