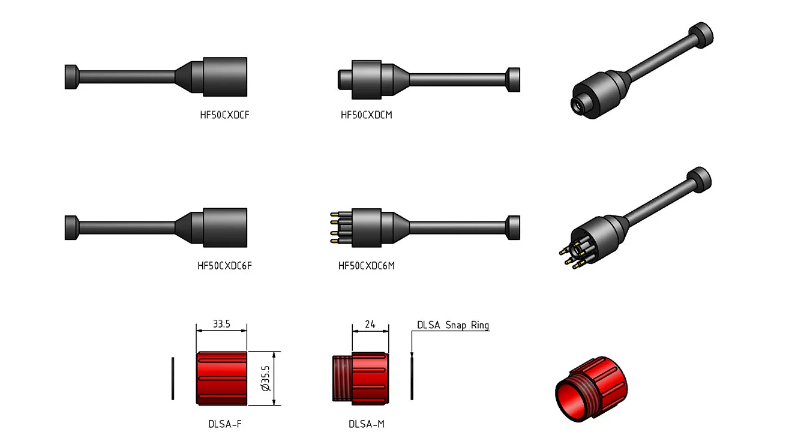

图纸信息
尺寸（毫米）（1 毫米 = 0.03937 英寸） 螺纹（英寸）（1 英寸 = 25.4 毫米）
连接器规格
电触点的额定电压：300 V DC/AC rms
电触点额定电流：每个触点 5 A（每个连接器最大 20 A）
仅同轴电缆插件上的额定电压：800 V，最大标称电压符合 MIL
视频类型：推荐用于复合、SDI、HD-SDI 和 3G-SDI 视频
频率*： 0.3 千兆赫 / 0.6 千兆赫 / 0.9 千兆赫 / 1.2 千兆赫 / 1.5 千兆赫 / 1.8 千兆赫 / 2.1 千兆赫 / 2.4 千兆赫 / 2.7 千兆赫 / 3.0 千兆赫
衰减*： 5.0 分贝 / 7.7 分贝 / 9.9 分贝 / 11.6 分贝 / 13.4 分贝 / 15.3 分贝 / 17.3 分贝 / 19.3 分贝 / 21 分贝 / 22.5 分贝
建议最大频率：3.0 GHz
绝缘电阻：> 200莫姆
接触电阻：< 0.01欧姆
湿配接：不适用（仅限干配接）
额定温度（水）：– 4 至 60°C，25 至 140°F
额定温度（空气）：– 40 至 60°C，– 40 至 140°F
存储温度额定值： – 40 至 60°C， – 40 至 140°F
合格压力测试：600 bar，8，700 psi
材料规格
连接器主体： 氯丁橡胶
隔板主体：黄铜、不锈钢、钛或阳极氧化铝
电源触点：UNS – C36000 镀金黄铜母插座，镀金铍铜公引脚
同轴触点：镀金触点
O型圈：丁腈橡胶
锁定套筒： POM 或不锈钢
卡环： 不锈钢 AISI 302
直插式电缆（2 英尺，60 厘米）：带 RG58 同轴电缆或 RG58 同轴电缆和 6 x 20 AWG、0.52 mm2 导线的 PUR 护套电缆
同轴隔板引线（3.3 英尺，100 厘米）：RG316 同轴电缆
同轴电缆和 6 触点隔板引线（3.3 英尺，100 厘米）：RG316 同轴电缆和 6 x 20 AWG，0.52 mm2 彩色 PTFE
面部视图（男性）
内联电缆颜色代码
1：黑色
2：白色
3：红色
4：绿色
5：橙色
6：蓝色
标称电缆外径 （OD）
RG58 PUR 电缆 0.230“，5.85 mm RG58 和 6 芯 PUR 电缆 0.385”，9.80 mm
其他信息
*所有频率和衰减值均基于 10 米电缆组件测试，包括 2 个隔板连接器（50 欧姆）。
用于 RG316 同轴电缆引线的 BNC 连接器使用 Amphenol 031-315-RFX 或同等产品。
用于 RG58 同轴电缆的 BNC 连接器使用 Amphenol 112116 或同等产品。
SubConn® 同轴连接器仅采用干配接，不能承受开口压力。
需要锁定套筒。实际同轴电缆部分无润滑。 直插电缆的最小弯曲半径为 100 mm。
