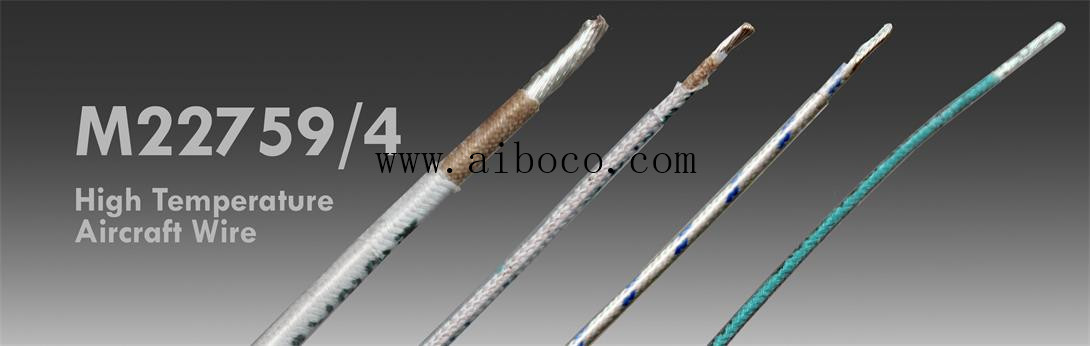

主称代码 | M22759/4 | |
执行标准 | SAE-AS22759/4 | |
绝缘材料 | TFE-GLASS-FEP | |
导体材料 | 镀银铜 | |
额定电压 | 600伏 | |
温度范围 | -55至+200℃ | |
线规范围 | 22至02 | |
重量等级 | 中等 | |
M27500代码 | RB |
M22759/4 | -20 | -9 |
主称代码 | 线规 | 颜色代码 |
订货代码 | 线规 | 绞合导体 | 导体直径mm | 绝缘直径mm | 直流电阻 | 重量 | ||
AWG | Min. | Max. | Min. | Max. | Ω/km | kg/km | ||
M22759/4-01-* | 1/0 | 1045/30 | 10.03 | 10.80 | 12.70 | 13.97 | 0.35 | 648.84 |
M22759/4-02-* | 2/0 | 1330/30 | 11.18 | 12.07 | 14.22 | 15.49 | 0.28 | 824.44 |
M22759/4-1-* | 1 | 817/30 | 9.14 | 9.65 | 11.81 | 12.57 | 0.46 | 532.76 |
M22759/4-2-* | 2 | 665/30 | 8.13 | 8.64 | 10.54 | 11.30 | 0.56 | 418.17 |
M22759/4-4-* | 4 | 133/25 | 6.35 | 6.81 | 8.53 | 9.30 | 0.87 | 273.82 |
M22759/4-6-* | 6 | 133/27 | 5.03 | 5.41 | 6.91 | 7.42 | 1.37 | 171.14 |
M22759/4-8-* | 8 | 133/29 | 4.01 | 4.29 | 5.79 | 6.15 | 2.16 | 115.18 |
M22759/4-10-* | 10 | 37/16 | 2.69 | 2.84 | 4.01 | 4.32 | 3.90 | 61.76 |
M22759/4-12-* | 12 | 37/28 | 2.13 | 2.26 | 3.28 | 3.48 | 6.23 | 39.59 |
M22759/4-14-* | 14 | 19/27 | 1.65 | 1.83 | 2.84 | 3.05 | 9.45 | 27.53 |
M22759/4-16-* | 16 | 19/29 | 1.32 | 1.45 | 2.51 | 2.72 | 14.83 | 20.24 |
M22759/4-18-* | 18 | 19/30 | 1.17 | 1.27 | 2.34 | 2.49 | 19.00 | 16.37 |
M22759/4-20-* | 20 | 19/32 | 0.94 | 1.02 | 2.01 | 2.16 | 30.15 | 11.76 |
M22759/4-22-* | 22 | 19/34 | 0.74 | 0.81 | 1.80 | 1.96 | 49.54 | 8.78 |
代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
颜色 | 黑色 | 棕色 | 红色 | 橙色 | 黄色 | 绿色 | 蓝色 | 紫色 | 灰色 | 白色 |
*颜色编码,执行标准MIL-STD-681
