Ceramic Quad Flat Package - Cerquad
西安福川电子科技有限公司2023-08-17 09:26:00

Ceramic Quad Flat Package - Cerquad-西安福川电子科技

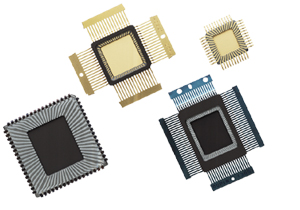

Cerquad 封装由 92% 氧化铝（铝）的单层压制层构成203），引脚框嵌入到非玻璃玻璃中。引线配置为扁平引线、J 型弯管或鸥翼。这些包装没有金属化密封圈，它们使用陶瓷盖。一些包装设计有陶瓷窗框，该窗框连接到底座的顶部，以增加强度。提供密封和非密封版本。

Cerquad套件的优点：

处理热应力的能力

与塑料四方扁平封装的相似之处，允许为原型设计提供等效的理想封装。

LDCC的低成本替代品。

EIAJ 或 JEDEC 大纲

表面贴装

铅镀选项：金、焊料浸渍或锡

SSM P/N	LEAD COUNT	PART TYPE	MFG DRW NO	CAVITY SIZE (W)	CAVITY SIZE (L)	PKG OD (L)	PKG OD (W)	S/R OD (L)	S/R OD (W)	S/R ID (L)	S/R ID (W)	LEAD CONFIG	RECOM LID	COMMENTS
CQF02801	28	CERQUAD BASE	QC-028201	0.25	0.25	0.45	0.45					F/PX4	CQC02809
CQF04402	44	CERQUAD BASE	L44Z0-0711AL	0.3	0.3	0.65	0.65					F/PX4	CQC04412
CQF04403	44	CERQUAD BASE	L44Z0-785A	0.25	0.25	0.65	0.65					F/PX4	CQC04412
CQF06401	64	CERQUAD BASE	344338	0.23	0.39	0.65	0.4					F/PX4
CQF06402	64	CERQUAD BASE	QC-064319	0.247	0.247	0.394	0.394					F/PX4	CQC04422
CQF06803	68	CERQUAD BASE	QC-068259-W-1	0.4	0.4	0.872	0.872	0.872	0.872	0.615	0.615	F/PX4		WINDOW FRAME
CQF06804	68	CERQUAD BASE	QC-068203-1	0.4	0.4	0.95	0.95					F/PX4	CQC06802
CQF06805	68	CERQUAD BASE	68CP-960-00	0.4	0.4	0.95	0.95					F/PX4	CQC06802
CQF10007	100	CERQUAD BASE	QC-100401	0.35	0.35	0.75	0.75					F/PX4	CQC05204
CQF10008	100	CERQUAD BASE	QC-100335	0.354	0.433	0.551	0.787					F/PX4	CQC08007	NO SEAL RING
CQF10009	100	CERQUAD BASE	QC-1003101	0.354	0.433	0.787	0.551					F/PX4
CQF13205	132	CERQUAD BASE	N/A	0.4	0.4	1.45	1.45					F/PX4	CR-145003
CQF14801	148	CERQUAD BASE	QC-148307-1	0.482	0.482	1.14	1.14
CQF16002	160	CERQUAD BASE	QC-160301	0.512	0.512	1.102	1.102					F/PX4	CR-102001
CQF16401	164	CERQUAD BASE	N/A	0.535	0.535	1.06	1.06	1.06	1.06	0.69	0.69	F/PX4	CR-102001	WINDOW FRAME
CQJ02001	20	CERQUAD BASE	QC-020203-J	0.205	0.205	0.375	0.375					J-BEND	CQC02004
CQJ02803	28	CERQUAD BASE	339318	0.27	0.27	0.45	0.45					J-BEND	CQC02809
CQJ02804	28	CERQUAD BASE	QC-028232-J	0.27	0.27	0.45	0.45					J-BEND	CQC02809
CQJ02806	28	CERQUAD BASE	QC-028240-J	0.27	0.27	0.45	0.45					J-BEND	CQC02809
CQJ02807	28	CERQUAD BASE	QC-028232-J-2	0.27	0.27	0.45	0.45					J-BEND
CQJ02812	28	CERQUAD BASE	EXF313	0.25	0.25	0.45	0.45					J-BEND	CQC02809
CQJ02813	28	CERQUAD BASE	QC-028211-J	0.27	0.27	0.45	0.45					J-BEND	CQC02809
CQJ02814	28	CERQUAD BASE	QC-028204-J-1	0.25	0.25	0.45	0.45					J-BEND	CQC02809
CQJ02815	28	CERQUAD BASE	EXF-3019	0.25	0.25	0.445	0.445					J-BEND
CQJ03206	32	CERQUAD BASE	L32Z0-0793D	0.225	0.29	0.55	0.45					J-BEND	CQC03205
CQJ03207	32	CERQUAD BASE	L32Z0-7065A	0.2	0.23	0.55	0.45					J-BEND	CQC03205
CQJ03208	32	CERQUAD BASE	L32Z0-0793B	0.225	0.29	0.55	0.45					J-BEND
CQJ03212	32	CERQUAD BASE	EXF-3093	0.225	0.29	0.55	0.45					J-BEND	CQC03205	NO SEAL RING
CQJ04409	44	CERQUAD BASE	QC-044253-J-1	0.43	0.43	0.65	0.65					J-BEND	CQC04420
CQJ04410	44	CERQUAD BASE	346853	0.3	0.3	0.65	0.65					J-BEND	CQC04420
CQJ04412	44	CERQUAD BASE	QC-044248-J	0.3	0.3	0.65	0.65					J-BEND	CQC04420
CQJ04416	44	CERQUAD BASE	QC-044249-J-1	0.405	0.405	0.65	0.65						CQC04420
CQJ04417	44	CERQUAD BASE	L44Z0-7037A	0.37	0.37	0.65	0.65					J-BEND	CQC04420
CQJ04418	44	CERQUAD BASE	QC-044249-J-1	0.405	0.405	0.65	0.65					J-BEND	CQC04420
CQJ04419	44	CERQUAD BASE	L44Z0-0747H	0.4	0.4	0.65	0.65					J-BEND	CQC04420	NO SEAL RING
CQJ04420	44	CERQUAD BASE	N/A	0.3	0.43	0.65	0.65					J-BEND	CQC04420	NO SEAL RING
CQJ04421	44	CERQUAD BASE	QC-044253-J-1	0.43	0.43	0.65	0.65	NSR	NSR	NSR	NSR	J-BEND	CQC04420
CQJ04422	44	CERQUAD BASE	QC-044253-J-1	0.43	0.43	0.65	0.65	NSR	NSR	NSR	NSR	J-BEND	CQC04420
CQJ04801	48	CERQUAD BASE	QC-048303-J	0.285	0.285	0.55	0.55					J-BEND	CQC04802
CQJ05203	52	CERQUAD BASE	QC-052215-J-1	0.4	0.4	0.75	0.75					J-BEND	CQC05205
CQJ05204	52	CERQUAD BASE	L52Z0-7090A	0.35	0.35	0.75	0.75	NSR	NSR	NSR	NSR	J-BEND	CQC05205
CQJ05205	52	CERQUAD BASE	QC-052218-J	0.55	0.55	0.75	0.75	NSR	NSR	NSR	NSR	J-BEND	CQC05205
CQJ06802	68	CERQUAD BASE	L68Z0-7016A	0.48	0.58	0.95	0.95					J-BEND	CQC06802
CQJ06803	68	CERQUAD BASE	QC-068286-J	0.48	0.58	0.95	0.95					J-BEND	CQC06802
CQJ06804	68	CERQUAD BASE	338770	0.4	0.4	0.95	0.95					J-BEND	CQC06802
CQJ06805	68	CERQUAD BASE	339393	0.25	0.43	0.95	0.95					J-BEND	CQC06802
CQJ06808	68	CERQUAD BASE	N/A	0.4	0.4	0.95	0.95					J-BEND	CQC06802
CQJ06817	68	CERQUAD BASE	QC-068271-J-1	0.4	0.4	0.95	0.95					J-BEND	CQC06803
CQJ06819	68	CERQUAD BASE	QC-068271-J-1	0.4	0.4	0.95	0.95					J-BEND	CQC06802
CQJ06820	68	CERQUAD BASE	351857	0.3	0.3	0.95	0.95	NSR	NSR	NSR	NSR	J-BEND	CQC06803
CQJ06827	68	CERQUAD BASE	L68Z0-7003B	0.45	0.45	0.95	0.95	NSR	NSR	NSR	NSR	J-BEND	CQC06803
CQJ06828	68	CERQUAD BASE	EXF-3107	0.4	0.4	0.95	0.95	NSR	NSR	NSR	NSR	J-BEND	CQC06803
CQJ06829	68	CERQUAD BASE	QC-068327-J	0.3	0.3	0.95	0.95					J-BEND	CQC06803
CQJ08401	84	CERQUAD BASE	QC-084241-J	0.35	0.35	1.15	1.15					J-BEND	CQC08402
CQJ08403	84	CERQUAD BASE	QC-084203-J	0.4	0.4	1.15	1.15					J-BEND	CQC08402
CQJ08406	84	CERQUAD BASE	L84Z0-7004B	0.45	0.45	1.15	1.15					J-BEND	CQC08402
CQJ08407	84	CERQUAD BASE	QC-084243-J-1	0.45	0.45	1.15	1.15					J-BEND	CQC08402
CQJ08408	84	CERQUAD BASE	QC-084221-J	0.4	0.4	1.15	1.15					J-BEND	CQC08402
CQJ08413	84	CERQUAD BASE	QC-084216-J	0.45	0.45	1.15	1.15					J-BEND	CQC08402
CQJ08414	84	CERQUAD BASE	L84Z0-7004A	0.45	0.45	1.15	1.15					J-BEND	CQC08402
CQJ08415	84	CERQUAD BASE	L84Z0-7004C	0.45	0.45	1.15	1.15					J-BEND	CQC08402
CQJ08416	84	CERQUAD BASE	350796	0.45	0.45	1.15	1.15	NSR	NSR	NSR	NSR	J-BEND	CQC08402
CQJ08417	84	CERQUAD BASE	QC-84203-J	0.4	0.4	1.15	1.15					J-BEND	CQC08402
CQZ04408	44	CERQUAD BASE	QC-044320-WZ	0.22	0.22	0.394	0.394					GULLWING	CR-X0002
CQZ06402	64	CERQUAD BASE	QC-064308-WZ-1	0.386	0.386	0.551	0.551	0.55	0.55	0.472	0.472	GULLWING	CR-55102
CQZ06405	64	CERQUAD BASE	QC-064307-WZ	0.285	0.285	0.551	0.551	0.551	0.551	0.472	0.472	GULLWING	CR-55102
CQZ06407	64	CERQUAD BASE	QC-064347-WZ	0.22	0.22	0.394	0.394	0.394	0.394	0.3	0.3	GULLWING	CR-X0002	TRIMMED LEADS NO TIE BAR
CQZ06408	64	CERQUAD BASE	QC-064308-WZ-1	0.386	0.386	0.551	0.551	0.55	0.55	0.472	0.472	GULLWING	CQC04802
CQZ08004	80	CERQUAD BASE	QC-080333-WZ	0.386	0.386	0.551	0.551	0.55	0.55	0.472	0.472	GULLWING	CR-55102
CQZ08005	80	CERQUAD BASE	QC-080380-WZ	0.3	0.3	0.787	0.551	0.787	0.551	0.551	0.453	GULLWING	CR785502
CQZ10001	100	CERQUAD BASE	QC-100365-WZ	0.386	0.386	0.551	0.551	0.55	0.55	0.472	0.472	GULLWING	CR-55102
CQZ10004	100	CERQUAD BASE	QC-100317-WZ	0.354	0.433	0.787	0.551	0.787	0.551	0.551	0.453	GULLWING	CQC08009
CQZ10005	100	CERQUAD BASE	QC-100317-WZ	0.354	0.433	0.787	0.551	0.787	0.551	0.551	0.453	GULLWING	CQC08009
CQZ10007	100	CERQUAD BASE	QC-100346-WZ	0.354	0.433	0.787	0.551	0.787	0.551	0.551	0.453	GULLWING	CR785502
CQZ12003	120	CERQUAD BASE	QC-120309-WZ	0.32	0.32	1.102	1.102	1.102	1.102	0.787	0.787	GULLWING	CR-94007
CQZ12004	120	CERQUAD BASE	QC-120304-WZ	0.46	0.46	1.102	1.102	1.102	1.102	0.787	0.787	GULLWING	CR-94007
CQZ12805	128	CERQUAD BASE	QC-128348-WZ	0.386	0.386	0.55	0.55	0.55	0.55	0.472	0.472	GULLWING	CR-55102
CQZ12807	128	CERQUAD BASE	QC-128325-WZ	0.354	0.433	0.787	0.551	0.787	0.551	0.551	0.453	GULLWING	CR785502
CQZ12808	128	CERQUAD BASE	QC-128303-WZ	0.512	0.512	1.102	1.102	1.082	1.082	0.787	0.787	GULLWING	CRX02004
CQZ14407	144	CERQUAD BASE	QC-144398-WZ	0.472	0.472	0.756	0.756	0.756	0.756	0.63	0.63	GULLWING	CR-75011
CQZ16002	160	CERQUAD BASE	QC-160305-WZ	0.512	0.512	1.102	1.102	1.082	1.082	0.787	0.787	GULLWING	CRX02004
CQZ16010	160	CERQUAD BASE	QC-160305-WZ	0.512	0.512	1.102	1.102	1.082	1.082	0.787	0.787	GULLWING	CRX02004
CQZ17602	176	CERQUAD BASE	QC-176335-WZ	0.472	0.472	0.913	0.913	0.893	0.893	0.709	0.709	GULLWING	CR-88503
CQZ20807	208	CERQUAD BASE	QC-208527-WZ	0.472	0.472	1.071	1.071	1.051	1.051	0.787	0.787	GULLWING	CRX02004
CQZ24001	240	CERQUAD BASE	QC-240326-WZ-1	0.61	0.61	1.228	1.228	1.209	1.209	0.866	0.866	GULLWING	CRX02004
