Amphenol VIPER背板连接器系统
Viper®互连
ABS宣布ANSI / VITA 60标准的ANSI批准!
VITA 60为OpenVPX™†系统提供了替代的背板连接器系统。为了支持VITA 60标准,ABS开发了VIPER®连接器 - 强大的背板和子卡互连平台,每线性英寸提供63个差分信号。 VIPER连接器的设计旨在满足下一代坚固的军事和航空应用的苛刻要求。
ABS通过客户广泛的声音(VOC)访谈开发了VIPER互连平台。这些采访促使我们达到或超过未来的航空电子高级振动,机械冲击和冷凝水分测试要求。客户强调在下一代军用包装解决方案中需要加固,可以扩展到更高的带宽,而无需花费昂贵和耗时的底盘重新设计。 VIPER连接器平台提供从80 Mbps扩展到10 Gbps以上的能力,同时保留了相同的VITA 46背板插槽间距(20.3mm至25.4mm)。

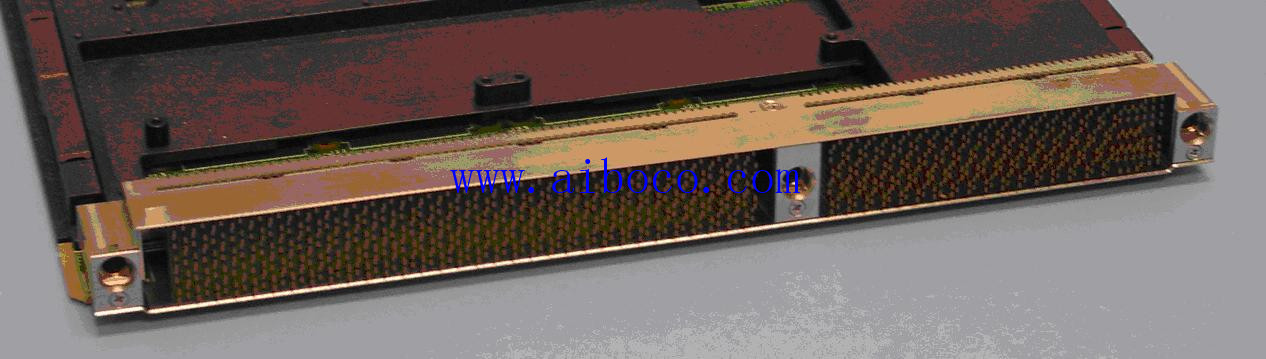

VIPER是一种屏蔽,高密度,高速压配,模块互连系统。采用1.8mm x 1.35mm格栅的差分对结构进行了优化,晶圆化子卡组件还提供集成到不锈钢加强板上的单端和功率晶圆选件,并具有不锈钢导向和键控块。

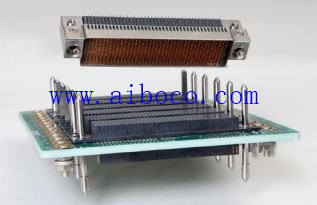

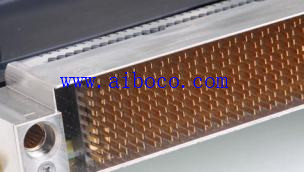

背板模块可以在1.8mm x 1.8mm格栅上以8和16行增量提供,具有集成的不锈钢导向针和完全用户可配置的键 - 消除了驱动预定模块键控的PWB“凹口”的依赖。新的背板信号触点采用高度可靠的4点接触梁设计,接地触头利用安费诺35年的经验,具有坚固的兼容引脚和接触叉设计。设计变体,包括RFER和光纤模块进入VIPER™加强板组件,以及标准的3U和6U目录配置。
†OpenVPX是VITA的商标
![]() | ![]() | ![]() | |||
![]() | ![]() | ![]() |
子板 | 背板 | 结构 | P0 | P1 | P2 | P3 | P4 | P5 | P6 |
VP773-12001 | VJ773-10001 | 变体 A (3U) | 基线 | 差分 | 差分 | ||||
VP773-12002 | VJ773-10002 | 变体 B (3U) | 基线 | 差分 | 单端 | ||||
VP776-12001 | VJ776-10001 | 变体 C (6U) | 基线 | 差分 | 差分 | 差分 | 差分 | 差分 | 差分 |
VP776-12002 | VJ776-10002 | 变体 D (6U) | 基线 | 差分 | 单端 | 差分 | 差分 | 差分 | 差分 |
VP776-12003 | VJ776-10003 | 变体 E (6U) | 基线 | 差分 | 差分 | 单端 | 差分 | 差分 | 差分 |
VP776-12004 | VJ776-10004 | 变体 F (6U) | 基线 | 差分 | 单端 | 单端 | 差分 | 差分 | 差分 |
VP776-12005 | VJ776-10005 | 变体 G (6U) | 基线 | 差分 | 差分 | 差分 | 单端 | 差分 | 差分 |
VP776-12006 | VJ776-10006 | 变体 H (6U) | 基线 | 差分 | 单端 | 差分 | 单端 | 差分 | 差分 |
VP776-12007 | VJ776-10007 | 变体 J (6U) | 基线 | 差分 | 差分 | 单端 | 单端 | 差分 | 差分 |
VP776-12008 | VJ776-10008 | 变体 K (6U) | 基线 | 差分 | 单端 | 单端 | 单端 | 差分 | 差分 |
VP776-12009 | VJ776-10009 | 变体 L (6U) | 基线 | 差分 | 差分 | 差分 | 差分 | 单端 | 差分 |
VP776-12010 | VJ776-10010 | 变体 M (6U) | 基线 | 差分 | 单端 | 差分 | 差分 | 单端 | 差分 |
VP776-12011 | VJ776-10011 | 变体 N (6U) | 基线 | 差分 | 差分 | 单端 | 差分 | 单端 | 差分 |
VP776-12012 | VJ776-10012 | 变体 O (6U) | 基线 | 差分 | 单端 | 单端 | 差分 | 单端 | 差分 |
VP776-12013 | VJ776-10013 | 变体 P (6U) | 基线 | 差分 | 差分 | 差分 | 单端 | 单端 | 差分 |
VP776-12014 | VJ776-10014 | 变体 Q (6U) | 基线 | 差分 | 单端 | 差分 | 单端 | 单端 | 差分 |
VP776-12015 | VJ776-10015 | 变体 R (6U) | 基线 | 差分 | 差分 | 单端 | 单端 | 单端 | 差分 |
VP776-12016 | VJ776-10016 | 变体 S (6U) | 基线 | 差分 | 单端 | 单端 | 单端 | 单端 | 差分 |
VP776-12017 | VJ776-10017 | 变体 T (6U) | 基线 | 差分 | 差分 | 差分 | 差分 | 差分 | 单端 |
VP776-12018 | VJ776-10018 | 变体 U (6U) | 基线 | 差分 | 单端 | 差分 | 差分 | 差分 | 单端 |
VP776-12019 | VJ776-10019 | 变体 V (6U) | 基线 | 差分 | 差分 | 单端 | 差分 | 差分 | 单端 |
VP776-12020 | VJ776-10020 | 变体 W (6U) | 基线 | 差分 | 单端 | 单端 | 差分 | 差分 | 单端 |
VP776-12021 | VJ776-10021 | 变体 X (6U) | 基线 | 差分 | 差分 | 差分 | 单端 | 差分 | 单端 |
VP776-12022 | VJ776-10022 | 变体 Y (6U) | 基线 | 差分 | 单端 | 差分 | 单端 | 差分 | 单端 |
VP776-12023 | VJ776-10023 | 变体 Z (6U) | 基线 | 差分 | 差分 | 单端 | 单端 | 差分 | 单端 |
VP776-12024 | VJ776-10024 | 变体 AA (6U) | 基线 | 差分 | 单端 | 单端 | 单端 | 差分 | 单端 |
VP776-12025 | VJ776-10025 | 变体 AB (6U) | 基线 | 差分 | 差分 | 差分 | 差分 | 单端 | 单端 |
VP776-12026 | VJ776-10026 | 变体 AC (6U) | 基线 | 差分 | 单端 | 差分 | 差分 | 单端 | 单端 |
VP776-12027 | VJ776-10027 | 变体 AD (6U) | 基线 | 差分 | 差分 | 单端 | 差分 | 单端 | 单端 |
VP776-12028 | VJ776-10028 | 变体 AE (6U) | 基线 | 差分 | 单端 | 单端 | 差分 | 单端 | 单端 |
VP776-12029 | VJ776-10029 | 变体 AF (6U) | 基线 | 差分 | 差分 | 差分 | 单端 | 单端 | 单端 |
VP776-12030 | VJ776-10030 | 变体 AG (6U) | 基线 | 差分 | 单端 | 差分 | 单端 | 单端 | 单端 |
VP776-12031 | VJ776-10031 | 变体 AH (6U) | 基线 | 差分 | 差分 | 单端 | 单端 | 单端 | 单端 |
VP776-12032 | VJ776-10032 | 变体 AJ (6U) | 基线 | 差分 | 单端 | 单端 | 单端 | 单端 | 单端 |
VP771-12001 | VJ771-10001 | 16位 | 差分 | ||||||
VP774-12001 | VJ774-10001 | 56位 | 基线 | 差分 | 差分 | 差分 | |||
VP774-12002 | VJ774-10002 | 56位 | 基线 | 差分 | 单端 | 差分 | |||
VP774-12003 | VJ774-10003 | 56位 | 基线 | 差分 | 差分 | 单端 | |||
VP774-12004 | VJ774-10004 | 56位 | 基线 | 差分 | 单端 | 单端 |
