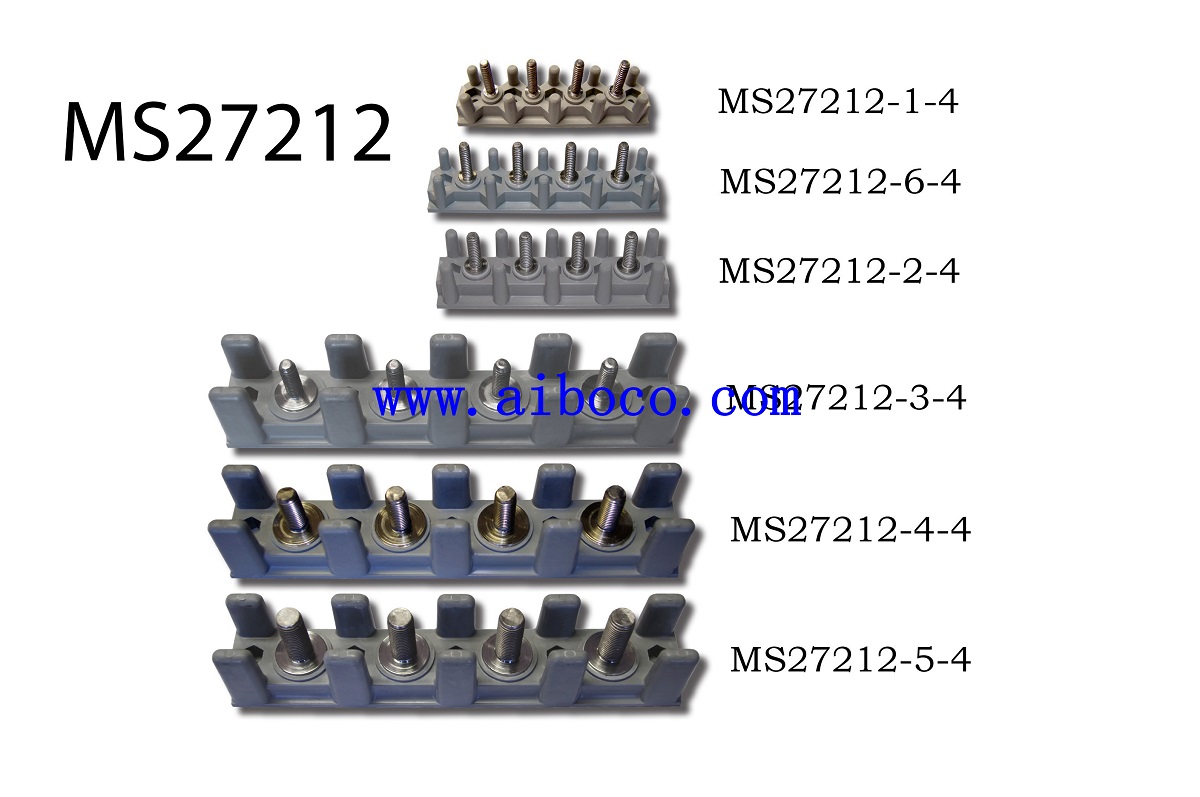

MS27212 端板组件

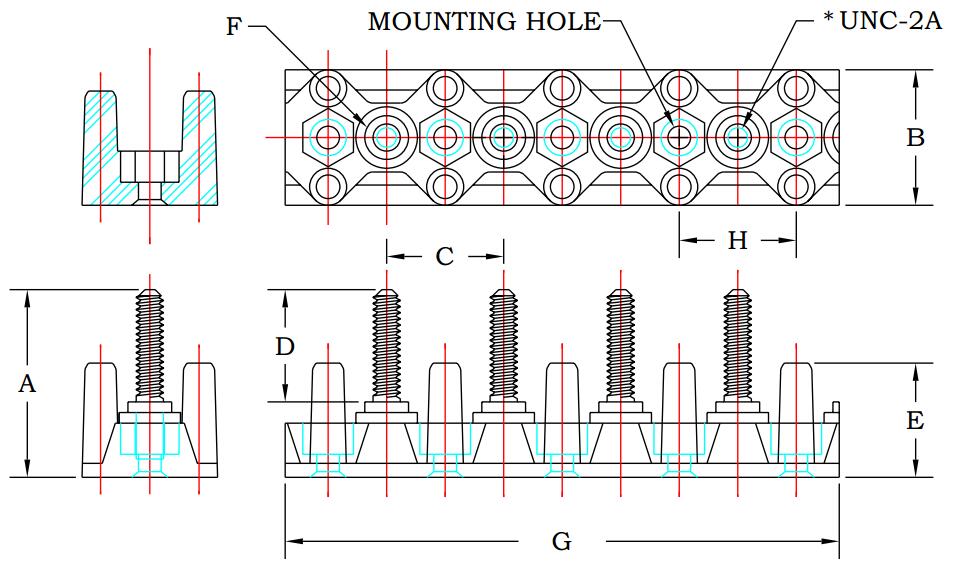

订货代码 | 螺柱尺寸 | 螺柱数量 | A | B | C | D | E | F | G | H | 安装螺栓 |
MS27212-1-1 | 6-32 UNC-2A | 1 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 1.03 | 0.594 | 4-40-UNC |
MS27212-1-2 | 6-32 UNC-2A | 2 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 1.624 | 0.594 | 4-40-UNC |
MS27212-1-3 | 6-32 UNC-2A | 3 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 2.218 | 0.594 | 4-40-UNC |
MS27212-1-4 | 6-32 UNC-2A | 4 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 2.812 | 0.594 | 4-40-UNC |
MS27212-1-5 | 6-32 UNC-2A | 5 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 3.406 | 0.594 | 4-40-UNC |
MS27212-1-6 | 6-32 UNC-2A | 6 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 4 | 0.594 | 4-40-UNC |
MS27212-1-7 | 6-32 UNC-2A | 7 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 4.594 | 0.594 | 4-40-UNC |
MS27212-1-8 | 6-32 UNC-2A | 8 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 5.188 | 0.594 | 4-40-UNC |
MS27212-1-9 | 6-32 UNC-2A | 9 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 5.782 | 0.594 | 4-40-UNC |
MS27212-1-10 | 6-32 UNC-2A | 10 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 6.376 | 0.594 | 4-40-UNC |
MS27212-1-11 | 6-32 UNC-2A | 11 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 6.97 | 0.594 | 4-40-UNC |
MS27212-1-12 | 6-32 UNC-2A | 12 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 7.564 | 0.594 | 4-40-UNC |
MS27212-1-13 | 6-32 UNC-2A | 13 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 8.158 | 0.594 | 4-40-UNC |
MS27212-1-14 | 6-32 UNC-2A | 14 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 8.752 | 0.594 | 4-40-UNC |
MS27212-1-15 | 6-32 UNC-2A | 15 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 9.346 | 0.594 | 4-40-UNC |
MS27212-1-16 | 6-32 UNC-2A | 16 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 9.94 | 0.594 | 4-40-UNC |
MS27212-1-17 | 6-32 UNC-2A | 17 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 10.534 | 0.594 | 4-40-UNC |
MS27212-1-18 | 6-32 UNC-2A | 18 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 11.128 | 0.594 | 4-40-UNC |
MS27212-1-19 | 6-32 UNC-2A | 19 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 11.722 | 0.594 | 4-40-UNC |
MS27212-1-20 | 6-32 UNC-2A | 20 | 0.953 | 0.688 | 0.594 | 0.522 | 0.58 | 0.222 | 12.316 | 0.594 | 4-40-UNC |
MS27212-2-1 | 10-32 UNF-2A | 1 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 1.186 | 0.75 | 4-40-UNC |
MS27212-2-2 | 10-32 UNF-2A | 2 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 1.936 | 0.75 | 4-40-UNC |
MS27212-2-3 | 10-32 UNF-2A | 3 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 2.686 | 0.75 | 4-40-UNC |
MS27212-2-4 | 10-32 UNF-2A | 4 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 3.436 | 0.75 | 4-40-UNC |
MS27212-2-5 | 10-32 UNF-2A | 5 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 4.186 | 0.75 | 4-40-UNC |
MS27212-2-6 | 10-32 UNF-2A | 6 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 4.936 | 0.75 | 4-40-UNC |
MS27212-2-7 | 10-32 UNF-2A | 7 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 5.686 | 0.75 | 4-40-UNC |
MS27212-2-8 | 10-32 UNF-2A | 8 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 6.436 | 0.75 | 4-40-UNC |
MS27212-2-9 | 10-32 UNF-2A | 9 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 7.186 | 0.75 | 4-40-UNC |
MS27212-2-10 | 10-32 UNF-2A | 10 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 7.936 | 0.75 | 4-40-UNC |
MS27212-2-11 | 10-32 UNF-2A | 11 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 8.686 | 0.75 | 4-40-UNC |
MS27212-2-12 | 10-32 UNF-2A | 12 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 9.436 | 0.75 | 4-40-UNC |
MS27212-2-13 | 10-32 UNF-2A | 13 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 10.186 | 0.75 | 4-40-UNC |
MS27212-2-14 | 10-32 UNF-2A | 14 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 10.936 | 0.75 | 4-40-UNC |
MS27212-2-15 | 10-32 UNF-2A | 15 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 11.686 | 0.75 | 4-40-UNC |
MS27212-2-16 | 10-32 UNF-2A | 16 | 1.079 | 0.936 | 0.75 | 0.595 | 0.798 | 0.35 | 12.436 | 0.75 | 4-40-UNC |
MS27212-3-1 | 1/4-28 UNF-2A | 1 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 2.124 | 1.5 | 6-32-UNC |
MS27212-3-2 | 1/4-28 UNF-2A | 2 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 3.624 | 1.5 | 6-32-UNC |
MS27212-3-3 | 1/4-28 UNF-2A | 3 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 5.124 | 1.5 | 6-32-UNC |
MS27212-3-4 | 1/4-28 UNF-2A | 4 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 6.624 | 1.5 | 6-32-UNC |
MS27212-3-5 | 1/4-28 UNF-2A | 5 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 8.124 | 1.5 | 6-32-UNC |
MS27212-3-6 | 1/4-28 UNF-2A | 6 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 9.624 | 1.5 | 6-32-UNC |
MS27212-3-7 | 1/4-28 UNF-2A | 7 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 11.124 | 1.5 | 6-32-UNC |
MS27212-3-8 | 1/4-28 UNF-2A | 8 | 1.321 | 1.25 | 1.5 | 0.71 | 1.297 | 0.625 | 12.624 | 1.5 | 6-32-UNC |
MS27212-4-1 | 5/16-24 UNF-2A | 1 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 2.124 | 1.5 | 6-32-UNC |
MS27212-4-2 | 5/16-24 UNF-2A | 2 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 3.624 | 1.5 | 6-32-UNC |
MS27212-4-3 | 5/16-24 UNF-2A | 3 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 5.124 | 1.5 | 6-32-UNC |
MS27212-4-4 | 5/16-24 UNF-2A | 4 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 6.624 | 1.5 | 6-32-UNC |
MS27212-4-5 | 5/16-24 UNF-2A | 5 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 8.124 | 1.5 | 6-32-UNC |
MS27212-4-6 | 5/16-24 UNF-2A | 6 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 9.624 | 1.5 | 6-32-UNC |
MS27212-4-7 | 5/16-24 UNF-2A | 7 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 11.124 | 1.5 | 6-32-UNC |
MS27212-4-8 | 5/16-24 UNF-2A | 8 | 1.392 | 1.25 | 1.5 | 0.781 | 1.297 | 0.75 | 12.624 | 1.5 | 6-32-UNC |
MS27212-5-1 | 3/8-24 UNF-2A | 1 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 2.124 | 1.5 | 6-32-UNC |
MS27212-5-2 | 3/8-24 UNF-2A | 2 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 3.624 | 1.5 | 6-32-UNC |
MS27212-5-3 | 3/8-24 UNF-2A | 3 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 5.124 | 1.5 | 6-32-UNC |
MS27212-5-4 | 3/8-24 UNF-2A | 4 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 6.624 | 1.5 | 6-32-UNC |
MS27212-5-5 | 3/8-24 UNF-2A | 5 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 8.124 | 1.5 | 6-32-UNC |
MS27212-5-6 | 3/8-24 UNF-2A | 6 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 9.624 | 1.5 | 6-32-UNC |
MS27212-5-7 | 3/8-24 UNF-2A | 7 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 11.124 | 1.5 | 6-32-UNC |
MS27212-5-8 | 3/8-24 UNF-2A | 8 | 1.517 | 1.25 | 1.5 | 0.906 | 1.297 | 0.75 | 12.624 | 1.5 | 6-32-UNC |
MS27212-6-1 | 8-32 UNC-2A | 1 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 1.186 | 0.75 | 4-40-UNC |
MS27212-6-2 | 8-32 UNC-2A | 2 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 1.936 | 0.75 | 4-40-UNC |
MS27212-6-3 | 8-32 UNC-2A | 3 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 2.686 | 0.75 | 4-40-UNC |
MS27212-6-4 | 8-32 UNC-2A | 4 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 3.436 | 0.75 | 4-40-UNC |
MS27212-6-5 | 8-32 UNC-2A | 5 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 4.186 | 0.75 | 4-40-UNC |
MS27212-6-6 | 8-32 UNC-2A | 6 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 4.936 | 0.75 | 4-40-UNC |
MS27212-6-7 | 8-32 UNC-2A | 7 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 5.686 | 0.75 | 4-40-UNC |
MS27212-6-8 | 8-32 UNC-2A | 8 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 6.436 | 0.75 | 4-40-UNC |
MS27212-6-9 | 8-32 UNC-2A | 9 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 7.186 | 0.75 | 4-40-UNC |
MS27212-6-10 | 8-32 UNC-2A | 10 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 7.936 | 0.75 | 4-40-UNC |
MS27212-6-11 | 8-32 UNC-2A | 11 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 8.686 | 0.75 | 4-40-UNC |
MS27212-6-12 | 8-32 UNC-2A | 12 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 9.436 | 0.75 | 4-40-UNC |
MS27212-6-13 | 8-32 UNC-2A | 13 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 10.186 | 0.75 | 4-40-UNC |
MS27212-6-14 | 8-32 UNC-2A | 14 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 10.936 | 0.75 | 4-40-UNC |
MS27212-6-15 | 8-32 UNC-2A | 15 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 11.686 | 0.75 | 4-40-UNC |
MS27212-6-16 | 8-32 UNC-2A | 16 | 1.005 | 0.75 | 0.75 | 0.568 | 0.625 | 0.281 | 12.436 | 0.75 | 4-40-UNC |
