- 美军飞机导线检查详细要求——MIL-HDBK-522
- 2023-11-29 08:47:43
检查和维修导线绝缘时,应遵循以下步骤:
a.使用以下分级原则检查绝缘是否存在物理损坏:

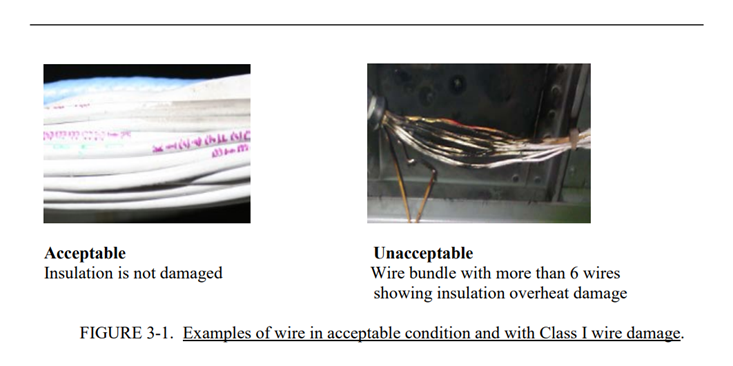

- 1. I级:电缆组件/线束/导线的重大(灾难性)损坏,包括6根或6根以上导线损坏的大面积布线损伤,或存在电弧迹象的地方(绝缘层烧焦、多股导体烧焦、结构上的跳火印记)。上述现象不能归类为二级或三级损伤,需要需要与权威工程部门协调处理意见。(见图3-1)。
- 2. II级:电缆组件/线束/导线的中度损坏,包括5根或5根以下导线损坏的布线损坏,包括:编织物/屏蔽物/绝缘材料被切割、撕裂或分离、导体磨损或切断、与机械系统液体管路严重磨损或8号及以上电力电缆对接地结构的磨损(短路)。
- 3. III级:电缆组件/线束/导线外部轻微损坏(内部导体无损坏或磨损),包括磨损或撕裂的保护编织物或绝缘材料。
- 4. IV级:适用于M22759/80-92、M22759/180-192、M27500-XXDB-DR和M27500-XXWB-WR导线/电缆类型的多层绝缘导线(如复合材料)的表面损伤。复合导线/电缆外层的表面损伤。(PTFE生料带损伤暴露内部棕褐色绝缘体层(PI层)。
b.任何导线或电缆(不包括聚酰亚胺层,参见指南4)的绝缘层开裂、擦伤、剥离或脱落都是损伤现象。

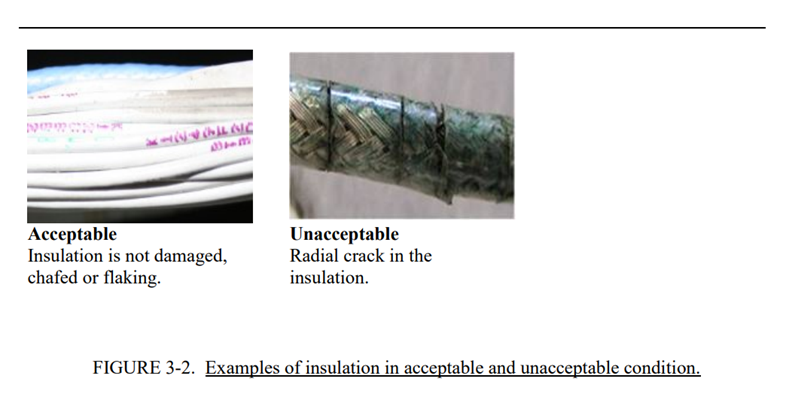

c.径向裂纹损伤现象(见图3-2)。某些绝缘材料可能更容易在卡箍的1/2英寸范围内破裂。

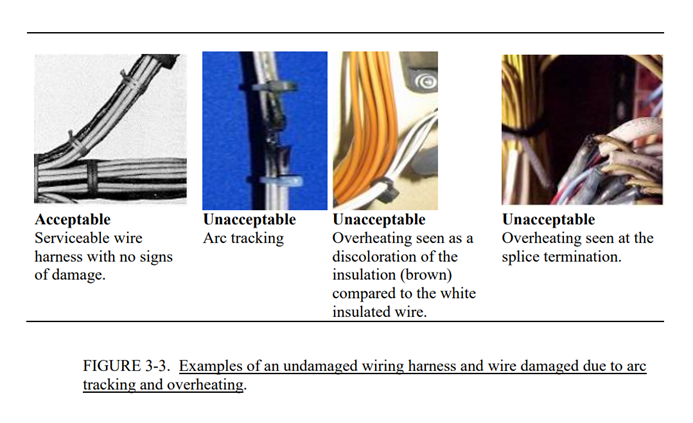

d.热损伤:熔化、烧焦、碳化和起泡的损伤现象。(见图3-3)。
e.液体/潮湿影响:膨胀、起泡或破裂的损伤现象。
f.由设备的安装或拆除、人员移动、货物转移等造成的机械损坏。
g. 有证据表明线路已被挤压变形的损伤现象。
h.NA 01-1A-505-1,工作包004 01中提供了有关绝缘检查的其他信息。NA 01-1A-505-4,工作包014 01中提供了有关光纤电缆和绝缘检查的信息。
检查和修理聚酰亚胺导线绝缘,分级原则如下:
a.使用以下分级检查聚酰亚胺绝缘是否损坏:

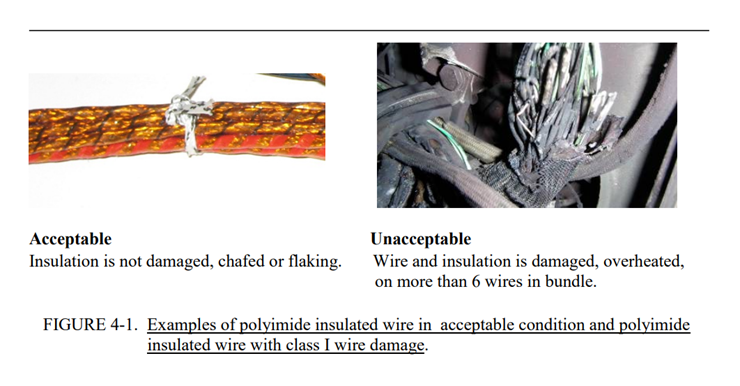

- 1. I级:电缆组件/线束/导线的重大(灾难性)损坏,包括6根或6根以上导线损坏,包括跳火印记/电弧迹象、烧毁/碳化或导线股丝烧伤/断裂。这种类型的损坏不能归类为二级或三级损伤,需要进行工程处理(见图4-1)。

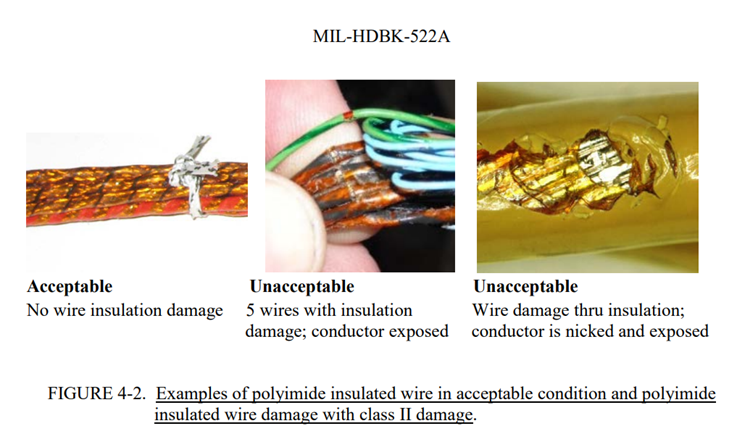

- 2.II级:电缆组件/线束/导线的中度(严重)损坏,包括布线损坏,其中5根或更少的导线受损,包括:编织物/屏蔽物/绝缘材料被切割、撕裂或分离,导体被磨损或切断,流体输送线路磨损,或8号及以上电力电缆对接地结构的磨损短路,或跳火印记/电弧迹象、烧毁/碳化(见图4-2)。

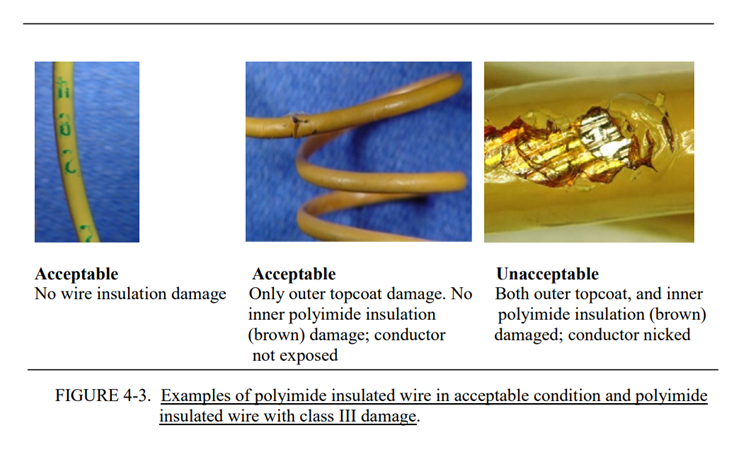

- 3. III级:电缆组件/线束/导线外部轻微损坏(内部导体无损坏或磨损),包括磨损或撕裂的保护编织物或绝缘材料(见图4-3)。

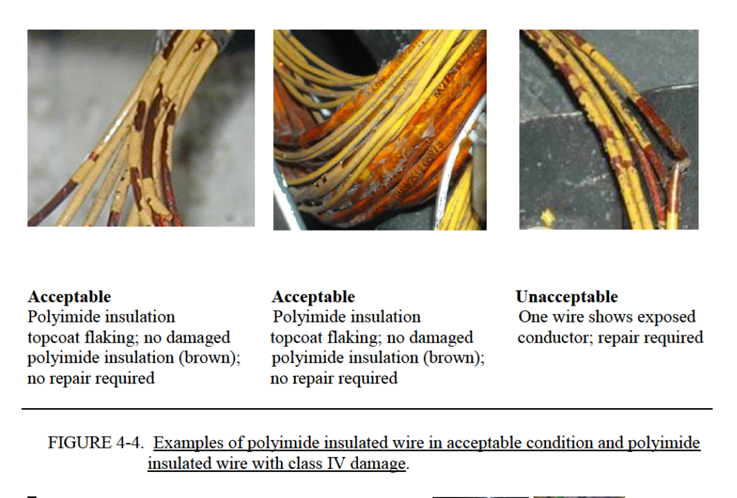

4. IV级:Kapton™绝缘电线的表面损伤(如剥落)适用于所有M81381/7、M81381/9、M27500-XXMR和M27500-XXMT电线/电缆类型。Kapton™绝缘导线/电缆的外部表面损伤只包括外部护套的损坏(称为表层剥落)。它通常出现在连接器/护套区域或终端点,是由于电缆组件/线束/电线的重复弯折或弯曲导致的,此处导体未暴露且没有绝缘破损/裂缝(见图4-4)。
b. II、III和IV级维修在Organizational Level Maintenance中进行。I级损伤需要进行工程处理,以确定维护维修级别和维修方法。I级损伤还要求在http://www.jdrs.mil/jdrs.html.提交一份缺陷报告。
c.Kapton™绝缘导线/电缆的外部表面损伤只包括外部护套的损坏(称为表层剥落),不需要维修/维护。当内部(褐色)绝缘层出现切口或缺口时,需要对导线进行维修/维护。参见上述IV级(见图4-3和4-4)。

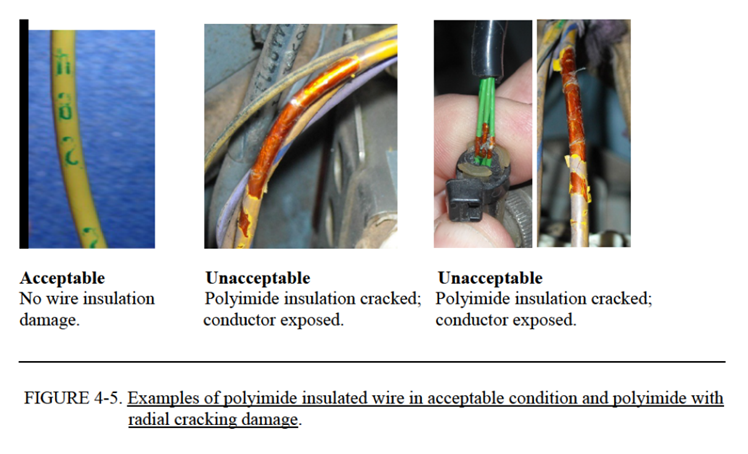

d.径向裂纹是一种损伤(见图4-5);需要维修/维护。这种类型的损伤容易在夹具½英寸范围内或相对运动区域出现裂纹。见上文第三级。
e.有证据表明线路已被挤压变形属于损伤现象。损伤的分类取决于严重程度。
