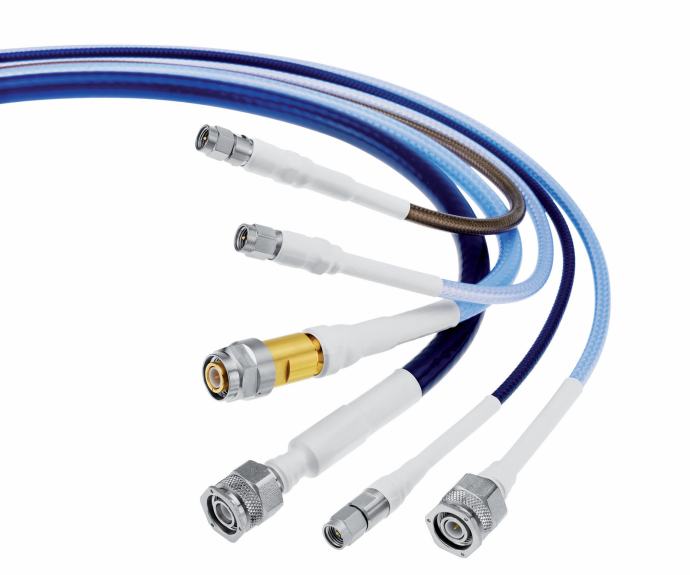

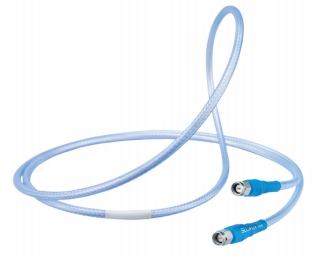

HUBER+SUHNER 微波电缆组件
订货代码 | 电缆外径 | 频率范围 | VOP | 衰减dB/m | CW power | 温度范围 | 弯曲半径 | 重量 | |||||||
mm | GHz | % | 18GHz | 26.5GHz | 40GHz | 50GHz | 60GHz | 110GHz | 1GHz | 18GHz | ℃ | mm | g/m | ||
SUCOFLEX 101 | 3.65 | 50 | 77 | 1.98 | 2.46 | 3.09 | 3.51 | 337 | 80 | -55 | 125 | 11 | 36 | ||
SUCOFLEX 101 E | 3.65 | 50 | 77 | 1.98 | 2.46 | 3.09 | 3.51 | 228 | 54 | -40 | 85 | 11 | 33 | ||
SUCOFLEX 101 EA | 7.70 | 50 | 77 | 1.98 | 2.46 | 3.09 | 3.51 | 205 | 48 | -40 | 85 | 20 | 114 | ||
SUCOFLEX 101 P | 3.65 | 50 | 77 | 2.95 | 3.72 | 4.78 | 5.50 | 313 | 74 | -55 | 125 | 11 | 33 | ||
SUCOFLEX 101 PE | 3.65 | 50 | 77 | 2.95 | 3.72 | 4.78 | 5.50 | 67 | 16 | -40 | 85 | 11 | 30 | ||
SUCOFLEX 101 PEA | 7.70 | 50 | 77 | 2.95 | 3.72 | 4.78 | 5.50 | 60 | 14 | -40 | 85 | 20 | 111 | ||
SUCOFLEX 102 | 4.00 | 46 | 77 | 1.70 | 2.10 | 2.62 | 448 | 106 | -55 | 125 | 12 | 40 | |||
SUCOFLEX 102E | 4.00 | 46 | 77 | 1.70 | 2.10 | 2.62 | 273 | 64 | -40 | 85 | 12 | 37 | |||
SUCOFLEX 102 EA | 7.70 | 46 | 77 | 1.70 | 2.10 | 2.62 | 245 | 58 | -40 | 85 | 20 | 120 | |||
SUCOFLEX 102 D | 4.55 | 46 | 77 | 1.70 | 2.10 | 2.62 | 448 | 106 | -55 | 125 | 15 | 45 | |||
SUCOFLEX 103 | 4.60 | 33 | 77 | 1.33 | 1.65 | 700 | 165 | -55 | 125 | 13 | 53 | ||||
SUCOFLEX 103 E | 4.60 | 33 | 77 | 1.33 | 1.65 | 410 | 97 | -40 | 85 | 13 | 52 | ||||
SUCOFLEX 103 D | 5.10 | 33 | 77 | 1.33 | 1.65 | 700 | 165 | -55 | 125 | 20 | 63 | ||||
SUCOFLEX 103 EA | 10.30 | 33 | 77 | 1.33 | 1.65 | 369 | 87 | -40 | 85 | 30 | 142 | ||||
SUCOFLEX 104 | 5.50 | 26.5 | 77 | 1.10 | 1.37 | 1032 | 243 | -55 | 125 | 16 | 73 | ||||
SUCOFLEX 104 E | 5.50 | 26.5 | 77 | 1.10 | 1.37 | 683 | 161 | -40 | 85 | 16 | 65 | ||||
SUCOFLEX 104 D | 6.10 | 26.5 | 77 | 1.10 | 1.37 | 1032 | 243 | -55 | 125 | 20 | 96 | ||||
SUCOFLEX 126 | 5.50 | 26.5 | 77 | 1.10 | 1.37 | 1032 | 243 | -55 | 125 | 16 | 70 | ||||
SUCOFLEX 126 E | 5.50 | 26.5 | 77 | 1.10 | 1.37 | 683 | 161 | -40 | 85 | 16 | 66 | ||||
SUCOFLEX 126 EA | 10.30 | 26.5 | 77 | 1.10 | 1.37 | 614 | 144 | -40 | 85 | 30 | 171 | ||||
SUCOFLEX 106 | 7.90 | 18 | 77 | 0.76 | 1812 | 427 | -55 | 125 | 24 | 142 | |||||
SUCOFLEX 106 I | 8.20 | 18 | 77 | 0.76 | 1058 | 249 | -40 | 85 | 24 | 144 | |||||
SUCOFLEX 106 D | 8.30 | 18 | 77 | 0.76 | 1812 | 427 | -55 | 125 | 26 | 175 | |||||
SUCOFLEX 106A | 13.20 | 18 | 77 | 0.76 | 1000 | 235 | -40 | 85 | 50 | 215 | |||||
SUCOFLEX 106 P | 79.00 | 18 | 77 | 1.27 | 1574 | 371 | -55 | 125 | 24 | 137 | |||||
SUCOFLEX 106 PA | 13.20 | 18 | 77 | 1.27 | 793 | 187 | -40 | 85 | 50 | 216 | |||||
SUCOFLEX 229 | 5.08 | 29 | 82 | 1.06 | 1.31 | 1206 | 284 | -55 | 125 | 23 | 61 | ||||
SUCOFLEX 229 A | 10.30 | 29 | 82 | 1.06 | 1.31 | 500 | 118 | -40 | 85 | 30 | 150 | ||||
SUCOFLEX 240 | 4.14 | 40 | 82 | 1.60 | 1.98 | 2.47 | 682 | 161 | -55 | 125 | 8.4 | 31 | |||
SUCOFLEX 301 | 3.50 | 18 | 77 | 1.97 | 131 | 31 | -55 | 125 | 15 | 23.9 | |||||
SUCOFLEX 301_Space | 3.50 | 18 | 77 | 1.97 | 131 | 31 | -55 | 150 | 15 | 23.9 | |||||
SUCOFLEX 302 | 3.70 | 18 | 77 | 1.87 | 448 | 106 | -55 | 125 | 15 | 29 | |||||
SUCOFLEX 302 D | 4.30 | 40 | 77 | 1.87 | 2.38 | 2.98 | 448 | 106 | -55 | 125 | 15 | 31 | |||
SUCOFLEX 304 | 5.40 | 18 | 77 | 1.20 | 1032 | 243 | -55 | 125 | 20 | 46 | |||||
SUCOFLEX 304—Space | 5.40 | 18 | 77 | 1.20 | 1032 | 243 | -55 | 150 | 20 | 46 | |||||
SUCOFLEX 304 D | 6.00 | 18 | 77 | 1.33 | 1032 | 243 | -55 | 125 | 20 | 56 | |||||
SUCOFLEX 307 | 9.00 | 8 | 77 | 1821 | n/c | -55 | 150 | 50 | 133 | ||||||
SUCOFLEX 329 | 5.08 | 29 | 82 | 1.06 | 1.31 | 1206 | 284 | -65 | 165 | 23 | 40 | ||||
SUCOFLEX 340 | 4.14 | 40 | 82 | 1.60 | 1.98 | 2.47 | 682 | 161 | -65 | 165 | 8.4 | 27 | |||
SUCOFLEX 404 | 5.50 | 26.5 | 89 | 0.99 | 1.23 | 967 | 228 | -55 | 125 | 25 | 72 | ||||
SUCOFLEX 404 D | 6.10 | 26.5 | 89 | 0.99 | 1.23 | 967 | 228 | -55 | 125 | 30 | 82 | ||||
SUCOFLEX 404 A | 10.30 | 26.5 | 89 | 0.99 | 1.23 | 725 | 171 | -40 | 85 | 30 | 162 | ||||
SUCOFLEX 406 | 8.30 | 18 | 89 | 0.61 | 1890 | 445 | -55 | 125 | 30 | 145 | |||||
SUCOFLEX 406 D | 8.80 | 18 | 89 | 0.61 | 1890 | 445 | -55 | 125 | 40 | 155 | |||||
SUCOFLEX 406 A | 13.20 | 18 | 89 | 0.61 | 1417 | 334 | -40 | 85 | 50 | 203 | |||||
SUCOFLEX 526V | 13.00 | 26.5 | 80 | 2.68 | 3.38 | 150 | 35 | 15 | 30 | 50 | 275 | ||||
SUCOFLEX 526S | 7.70 | 26.5 | 77 | 1.10 | 1.36 | 1032 | 243 | -55 | 125 | 25.4 | 70 | ||||
MINIBEND | 2.50 | 65 | 70.3 | 3.41 | 4.23 | 5.36 | 6.10 | 173 | 41 | -55 | 125 | 5.08 | 14.9 | ||
MINIBEND L | 2.64 | 50 | 76 | 2.70 | 3.30 | 4.10 | 4.61 | 288 | 68 | -55 | 125 | 5.08 | 16.4 | ||
MICROBEND | 1.96 | 90 | 70.3 | 4.67 | 5.76 | 723.00 | 8.20 | 9.67 | 111 | 26 | -55 | 125 | 1.5 | 11.9 | |
MINI 141 | 3.66 | 40 | 76.3 | 1.70 | 2.09 | 2.61 | 590 | 139 | -55 | 125 | 8.4 | 31.3 | |||
SUCOTEST 26 | 4.80 | 26.5 | 76.3 | 1.70 | 2.09 | 716 | 169 | -55 | 125 | 17.8 | 62.5 | ||||
SUCOTEST 40 | 4.80 | 40 | 76.3 | 1.70 | 2.09 | 2.63 | 716 | 169 | -55 | 125 | 178 | 62.5 | |||
SUCOTEST 18 A | 10.30 | 18 | 77 | 1.56 | 512 | 121 | -40 | 85 | 50 | 171 | |||||
SUCOTEST 18 | 4.60 | 18 | 77 | 1.33 | 555 | 131 | -55 | 105 | 100 | 53 | |||||
TL-8A | 10.30 | 8 | 82 | 560 | n/c | -5 | 85 | 110 | 150 | ||||||
TL-P | 10.30 | 4 | 69 | 560 | n/c | -15 | 65 | 50 | 150 | ||||||
MULTIFLEX 53-02 | 1.74 | 67 | 71 | 5.19 | 6.46 | 8.17 | 9.30 | 11.05 | 34 | 8 | -65 | 165 | 10 | 8.5 | |
32055 (Boa-flex I) | 5.46 | 26 | 773 | 1.09 | 1.35 | 1229 | 290 | -55 | 200 | 22.9 | 64 | ||||
32051 (Boa-flex I) | 7.75 | 18 | 778 | 0.78 | 2260 | 533 | -55 | 200 | 34.3 | 114.6 | |||||
32021 (Steel-flex II) | 3.66 | 45 | 76.5 | 1.90 | 2.37 | 2.99 | 510 | 120 | -55 | 200 | 8.4 | 40.2 | |||
32022 (Steel-flex II) | 3.65 | 40 | 76.3 | 1.70 | 2.09 | 2.61 | 590 | 139 | -55 | 200 | 8.4 | 31.3 | |||
32024 (Steel-flex II) | 2.69 | 40 | 76.5 | 2.70 | 3.33 | 4.10 | 288 | 68 | -55 | 200 | 6.4 | 16.4 | |||
32026 (Steel-flex II) | 4.82 | 40 | 76.3 | 1.71 | 2.09 | 2.63 | 716 | 173 | -55 | 200 | 178 | 62.5 | |||
32094 (Steel-flex II) | 5.46 | 26 | 77 | 1.15 | 1.43 | 1152 | 271 | -55 | 200 | 22.8 | 61 | ||||
32041 (Steel-flex I) | 1.96 | 90 | 70.3 | 4.67 | 5.76 | 723.00 | 8.20 | 9.67 | 112 | 26 | -55 | 200 | 1.5 | 11.9 | |
32061 (Steel-flex I) | 1.60 | 110 | 70.3 | 6.80 | 8.05 | 10.41 | 11.75 | 13.79 | 18.17 | 78 | 18 | -55 | 200 | 5.08 | 74 |
32081 (Steel-flex I) | 2.54 | 50 | 70.3 | 3.41 | 4.23 | 5.36 | 6.10 | 173 | 41 | -55 | 200 | 5.1 | 14.9 | ||
32086 (Steel-flex I) | 2.67 | 18 | 70.3 | 4.29 | 122 | 29 | -55 | 200 | 5.1 | 14.9 | |||||
32091 (Steel-flex I) | 2.54 | 85 | 70 | 4.70 | 5.60 | 7.28 | 8.24 | 9.73 | 135 | 31 | -55 | 200 | 5.1 | 16.4 | |
MULTIPLEX 86 | 2.65 | 40 | 71 | 3.55 | 4.46 | 5.66 | 159 | 37 | -65 | 165 | 6 | 21 | |||
MULTIPLEX 86_HE | 2.65 | 67 | 71 | 3.56 | 4.57 | 5.69 | 6.52 | 781.00 | 169 | 40 | -65 | 165 | 10 | 21 | |
MULTIPLEX 141 | 4.14 | 33 | 71 | 2.09 | 2.67 | 424 | 100 | -65 | 165 | 10 | 45 | ||||
S04272 B | 5.50 | 18 | 82 | 1.64 | 137 | 32 | -40 | 85 | 25 | 44 | |||||
S 04262 B-01 | 5.50 | 18 | 82 | 1.64 | 137 | 32 | -40 | 85 | 25 | 41 | |||||
S04212 B | 5.50 | 18 | 82 | 1.64 | 137 | 32 | -40 | 85 | 25 | 41 | |||||
32084 (everflex ) | 2.38 | 40 | 76 | 3.59 | 4.17 | 5.43 | 191 | 45 | -55 | 200 | 5.1 | 10.4 | |||
32071 (boa—Flex II) | 9.50 | 14 | 778 | 3413 | n/c | -55 | 200 | 50.8 | 208.3 | ||||||
EACON 2C | 3.75 | 18 | 77 | 1.70 | 448 | 106 | -55 | 200 | 12 | 39 | |||||
EACON 4C | 5.50 | 18 | 77 | 1.10 | 1032 | 243 | -55 | 200 | 16 | 73 | |||||
EACON 6C | 7.70 | 18 | 77 | 0.76 | 1812 | 427 | -55 | 200 | 24 | 148 | |||||
SUCOPORM 47 CU | 1.20 | 40 | 71 | 5.44 | 6.79 | 8.62 | 36 | 9 | -65 | 165 | 3.18 | 6 | |||
SUCOPORM 86 | 2.10 | 40 | 71 | 3.39 | 4.30 | 5.57 | 184 | 43 | -65 | 165 | 6 | 15 | |||
SUCOPORM 141 | 3.58 | 33 | 71 | 2.23 | 2.89 | 484 | 114 | -65 | 165 | 8 | 38 | ||||
SUCOPORM 250-01 | 6.35 | 18 | 71 | 1.45 | 1047 | 247 | -65 | 165 | 30 | 130 | |||||
SUCOPORM 47 CU-LSPH | 1.70 | 40 | 71 | 5.44 | 6.79 | 8.62 | 13 | 3 | -40 | 85 | 4 | 7 | |||
SUCOPORM 86 PE | 3.20 | 40 | 71 | 3.39 | 4.30 | 5.57 | 34 | 8 | -40 | 85 | 6 | 19 | |||
SUCOPORM 86 PEP | 2.50 | 40 | 71 | 3.39 | 4.30 | 5.57 | 319 | 75 | -65 | 165 | 6 | 18 | |||
SUCOPORM 141 CU-PE | 4.60 | 33 | 71 | 2.23 | 2.89 | 102 | 24 | -40 | 85 | 8 | 47 | ||||
SUCOPORM 141 CU-PEP | 4.10 | 33 | 71 | 2.23 | 2.89 | 637 | 150 | -65 | 165 | 8 | 47 | ||||
SUCOPORM 250-01 PEP | 6.80 | 18 | 71 | 1.45 | 1138 | 268 | -65 | 165 | 30 | 138 | |||||
31 000 (cobra-flex) | 3.58 | 32 | 70.3 | 1.81 | 2.38 | 491 | 116 | -55 | 200 | 19.1 | 35.7 | ||||
31 000S (cobra-flex) | 3.58 | 32 | 70.3 | 1.81 | 2.38 | 491 | 116 | -55 | 200 | 19.1 | 35.7 | ||||
31 086 (cobra-flex) | 2.18 | 40 | 70.3 | 3.45 | 4.22 | 5.42 | 167 | 39 | -55 | 200 | 8.9 | 20.8 | |||
EZ 47 TP/M17 | 1.19 | 67 | 69.5 | 5.13 | 6.41 | 8.17 | 9.34 | 11.18 | 36 | 9 | -40 | 100 | 3.18 | 71 | |
EZ 86 TP/M17 | 2.20 | 67 | 69.5 | 3.19 | 4.07 | 5.28 | 6.12 | 744.00 | 148 | 35 | -40 | 125 | 3.18 | 24 | |
EZ 118 TP | 2.95 | 40 | 80 | 1.76 | 2.17 | 2.72 | 680 | 160 | -40 | 125 | 9.53 | 34 | |||
EZ 141 TP/M17 | 3.58 | 33 | 69.5 | 2.09 | 2.73 | 512 | 121 | -40 | 125 | 6.35 | 52 | ||||
EZ 250 TP/M17 | 6.35 | 18 | 69.5 | 1.50 | 1593 | 376 | -40 | 90 | 19 | 158 | |||||
EZ 47 AL TP/M17 | 1.19 | 67 | 69.5 | 5.40 | 6.74 | 8.57 | 9.79 | 11.69 | 36 | 9 | -40 | 100 | 1.27 | 3.1 | |
EZ 86 AL TP/M17 | 2.20 | 67 | 69.5 | 3.34 | 4.25 | 5.51 | 6.37 | 773.00 | 148 | 35 | -40 | 125 | 1.78 | 11.9 | |
EZ 141 AL TP/M17 | 3.58 | 33 | 69.5 | 2.18 | 2.83 | 512 | 121 | -40 | 125 | 3.18 | 30.5 | ||||
EZ 250 AL TP/M17 | 6.35 | 18 | 69.5 | 1.55 | 1593 | 376 | -40 | 90 | 19 | 88.6 |
