安费诺Pcd是安费诺公司的分公司,是世界上最大的互连产品制造商之一。安费诺是世界领先的军事和航空应用产品供应商。
继电器插座(MIL-PRF-12883)
Amphenol Pcd为商业和军用机载,地面和船上设备提供业界最广泛的可插拔继电器插座。插座是针对MIL-PRF-12883规格,以及专门的要求,提供广泛的军事标准和特殊配置和风格的2至25安培操作。

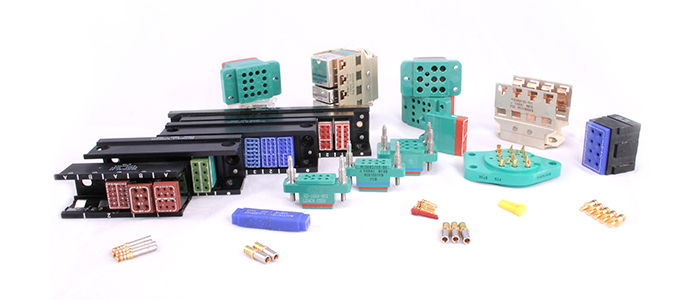

端子接头模块和接头
MIL-T-81714系列I型结点模块QPL认可的MIL-T-81714模块和MIL-C-39029/1触点有四种标准尺寸,可容纳12-26 AWG电线,反馈和馈通类型均为全选择排气布置。要查看完整的MIL-T-81714系列I终端接线系统,请点击下面的链接或向下滚动以获取特定产品目录。
后壳
后壳符合AS85049标准,提供应变消除,环境密封和EMI / RFI屏蔽。也符合RoHS标准,可提供铝,不锈钢,黄铜和复合材料,并可进行各种表面处理。不同的设计(即直,45和90)是可用的,并且定制始终是选项。
飞马系列
飞马系列是安费诺PCD在小型,轻便,坚固的连接器方面的最新创新。 Pegasus专为恶劣环境而设计,搭载了成功的Luminus航天连接器,增加了EMI屏蔽。 EMI屏蔽由化学镀铜和镍板提供,具有铜合金弹簧指垫,确保壳壳导电性。测试显示60dB和40db的衰减,取决于频率。这种轻量化,小尺寸和EMI屏蔽的组合使得飞马座成为需要防止环境噪声瞬变或抑制发射噪声的理想选择,空间和重量是非常重要的。
Luminus系列
Luminus系列是重量轻,性价比高的连接器,可靠性高,使用简单。通过多种配置和安排,可以定制解决方案,以满足应用程序的确切要求。经验证的解决方案可以在单引擎通用航空,多引擎业务和客机以及高性能旋转飞机上找到。理想的空间有限,这些创新的“防勺”连接器具有锁定机构,确保稳定性,适用于盲配,符合RoHS标准。
系统附件
Amphenol Pcd的系统附件旨在通过飞机和车辆来保护,引导和管理电缆束,考虑到强度,稳定性和重量减轻。我们的电缆和管道支架设计用于精益制造,坚固耐用,可承受高振动和冲击,非导电/无腐蚀性 - 能够承受许多恶劣环境。根据要求,有很多样式和材料可供选择。
Series | Description / Mil-Specification | Additional Info |
Relay Sockets | ||
Military Qualified, QPL Listed | ||
Relay Socket Cross Reference Chart | ||
MIL-PRF-12883/40 | RSL 4 Pole/10 Amp | |
MIL-PRF-12883/41 | RSL 2 Pole/10 Amp | |
MIL-PRF-12883/44 | RSE 4 Pole/5 Amp | |
MIL-PRF-12883/45 | RSE 2 Pole/5 Amp | |
MIL-PRF-12883/46 | RSE 3 Pole/10 Amp | |
MIL-PRF-12883/47 | RSE/RSL 6 Pole/10 Amp | |
MIL-PRF-12883/48 | RSE/RSL 3 Pole/25 Amp | |
MIL-PRF-12883/52, /53 | RSE Track Mount 2, 3 & 4 Pole & Mounting Track | |
MIL-PRF-12883/54 | RSE 1 & 3 Pole/25 Amp | |
Micro-Miniature | RSE 2 & 3 Pole, 2 Amp | |
Board Mount | RSN 2, 4 Pole/10 Amp, 3 Pole/25 Amp | |
Non-Environmental | 6 Pole/5 Amp, 4 Pole/10 Amp, 2 & 4 Pole/5Amp, 2 Pole/10Amp | |
Relay Socket Mounting Instructions | ||
Quick Mount Sockets | ||
JRS/JRE Quick Mount Relay Sockets Overview | ||
JRS 1 Pole | 25 Amp / Size 12 & 16 | |
JRS 2 Pole | 10 Amp / Size 16 | |
JRS 3 Pole | 25 Amp / Size 12 & 16 | |
JRS 4 Pole | 10 Amp / Size 16 | |
JRS 6 Pole | 10 Amp / Size 16 | |
JRE 2 Pole | 5 Amp / Size 20 | |
JRE 4 Pole | 5 Amp / Size 20 | |
RSN Cover | RSN Cover 2 Position & RSN Cover 3 Position |
Series | Description / Mil-Specification | Additional Info |
Modules & Splices | ||
MIL-T-81714 Series I Terminal Junction Module Introduction | ||
MIL-T-81714/1, /6 | Feedback & Feedthru Module, Size 22 Class D | |
MIL-T-81714/2, /7 | Feedback & Feedtrhu Module, Size 20 Class D | |
MIL-T-81714/3, /8 | Feedback & Feedtrhu Module, Size 16 Class D | |
MIL-T-81714/4, /9 | Feedback & Feedtrhu Module, Size 12 Class D | |
MIL-T-81714/17 | Size 22D Class D High Density Modules | |
Ground Stud Modules | Class D, MIL-T-81714/27 Series I Compatible | |
Lightweight Ground Modules | Lightweight Ground Modules | |
Electronic TJ Modules | Electronic Terminal Junction Modules, MIL-T-81714/25, /26 Series I Compatible | |
MIL-T-81714/11, /12 | Electronic Splices, Single/Dual/Diode | |
MIL-T-81714/21, /23 | Electronic Splices, Single/Dual/Diode, MIL-T-81714/24 Series I Compatible | |
MIL-T-81714/5, /10, /16 | Terminal Junction Module Mounting Tracks | |
MIL-T-81714 Series II Terminal Junction Modules | ||
MIL-T-81714 Series II Socket Junction Module Introduction | ||
MIL-T-81714/60-22 | MIL-T-81714/60-22 Series II, Size 22 | |
MIL-T-81714/60-20 | MIL-T-81714/60-20 Series II, Size 20 | |
MIL-T-81714/60-16 | MIL-T-81714/60-16 Series II, Size 16 | |
MIL-T-81714/60-12 | MIL-T-81714/60-12 Series II, Size 12 | |
MIL-T-81714/61 | Series II Distribution Socket Junction Modules | |
MIL-T-81714/62 | Board Mount Socket Junction Modules | |
MIL-T-81714/63 | Stud & Flange Mount Modules | |
MIL-T-81714/65 | SJS Single & Double Sealed In-Line Splices | |
MIL-T-81714/67 | Socket Junction Module Mounting Tracks | |
Contacts and Accessories |
Series | Description / Mil-Specification | Additional Info |
System Attachments | ||
System Attachments Introduction | ||
P-Clamps | High Performance P-Clamps | |
Omega Clamps | High Performance Omega Clamps | |
LDG P-Clamps | LDG P-Clamps | |
C-Clamps | C-Clamps | |
Standoffs | High Performance Standoffs | |
Fairlead Blocks | Fairlead Blocks | |
Clips | Wiring Accessories: Stringer and Frame Clips | |
Supports & Strips | Wiring Accessories: Supports and Strips | |
Jig Board Clamps | Jig Board Clamps | |
Customization | Customization |
