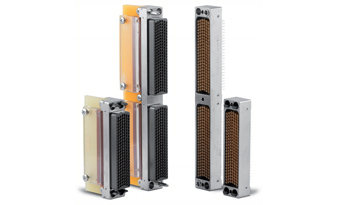

C9394系列连接器
高密度PCB LRM连接器
雪佛龙图案六排接触排列
每行中心到中心的接触间距为1.905mm,行间距为1.905
0.6mm标称pn DIA接触尺寸; 150,200,300,450和198 +(30同轴)接触位置
浸焊和SMT焊接端接类型
金属外壳,模块化设计。高冲击和防振(无微型中断 - 测试:2ns)
符合MIL-DTL-55302的一般要求
C9394连接器是按照MIL-DTL-55302的一般要求设计,制造,测试和交付的LRM(在线可更换模块)模块化系列,非常适用于民用,军用和空中机载应用,但也适用于最苛刻的市场领域如汽车和铁路。
基于经证实的双曲面接触技术,该金属外壳连接器系列提供了高密度技术的优点,结合轻质设计,确保高抗冲击和振动(无微小中断)和消除微动磨损,从而降低磨损率这有助于避免系统故障和停机。
C9394系列可提供从100到450的0.6mm接触位置(包括定制解决方案),采用浸焊,线封和表面贴装尾端类型。其六排V形电桥布局(1.905mm间距)设计有用于接地,屏蔽,同轴,数据总线和光纤接触的空腔。其灵活和易于适应的功能旨在满足最多种类的定制要求。
Number of Rows/Ways | 6 |
Pitch | 1.905 chevron pattern |
Contact Positions | 150, 200, 300, 450 |
Contact Termination | Straight through board solder, SMT |
Nominal Current | 4 A |
Nominal Pin Dia. | 0,6 |
Qualification | MIL-DTL-55302 |
Body | PPS Type GST-40F |
Pin Contacts | Copper-alloy |
Socket contacts | Copper-alloy, Beryllium-copper alloy |
SMT termination | Flex-circuit |
Hardware | PPS type GPT-30 |
Shells | Aluminium alloy |
All specifications are subject to change without notice |
