高密度,轻便的PCB连接器
2000次交配周期
极化和防撬绝缘子
元件数量低,插入力低
IP67密封时配合

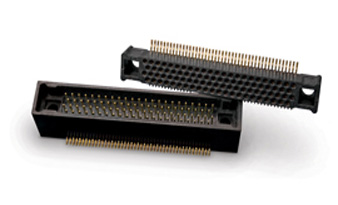

HDLP是一种高密度,轻便的信号连接器,专为空间和重量非常适合板对板互连的应用而设计。矩形PCB连接器的HDLP系列设计用于需要低配合力,大量配合循环,低和稳定的接触电阻以及优异的耐磨腐蚀性的空间受限应用。配合IP67密封时,HDLP系列特别适用于导弹引导和推进系统,坚固耐用的计算机系统,相机或显示应用以及通讯面板和外壳。
具有PCB到PCB,PCB到飞行引线和PCB到Flex的变体可用,HDLP系列旨在减少进行数据连接所需的PCB空间。 PCB到PCB选项包括堆叠和卡边缘版本,以获得更大的灵活性。连接器包括界面密封和封装的触点,以实现高水平的密封,可选择的保形涂层可提供进一步的环境完整性。
产品规格
间距通孔:1.5mm(水平)1.3mm(垂直)
PCB焊盘间距:0.75mm
接触直径0.39 mm / 0.015英寸
联系生命周期2,000+以上操作
温度范围-55°C至125°C
电流额定值2 A每个触点
额定电压为110 VDC或AC峰值额定值
接触电阻最大8毫欧
萃取力28.3克/ 1.0盎司。
物料
绝缘材料液晶聚合物(LCP)
触点材料铜合金
接触电镀ASTM-488-B(III型,C级,1级)
套管线材铍铜
界面密封材料氟硅氧烷
指导材料不锈钢
HDLP11030UFCB30P0 PCB Connector Female 30 way
HDLP11030UFQLA000 Hypertac connector
HDLP11030UFQLA0P0 Hypertac connector
HDLP11030UMCDA0P0 PCB Connector Male 30 way
HDLP11030UMQ0A0P0 PCB Connector Male 30 way, surface mt
HDLP11090SFEBA0P0 PCB connector rectangular female 90 way
HDLP11090UFDAANP0 PCB connector rectangular female 90 way
HDLP11090UFDB30P0 PCB connector rectangular female 90 way
HDLP11090UFDB30PC PCB connector rectangular female 9 way
HDLP11090UFDB3NP0 PCB connector rect'r male 30w 90 degree
HDLP11090UMDDA0P0 PCB connector rectangular male 90 way
