与传统结构相比,戈尔的电缆在小巧,轻便且高度灵活的四边形设计中提供高保真信号链路。我们的机械强度高的电缆通过在最苛刻的军事环境中最大化性能和保护来满足行业不断增长的数据需求。
航空航天技术的不断改进不断推动着使用能够以更高速度传输大量数据的电缆更新军用飞机的需求。电缆还需要在更小的空间内提供更多功率和可靠的信号完整性。

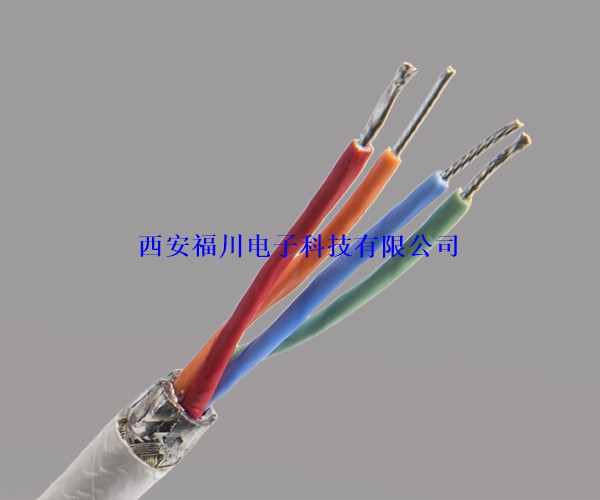

西安福川电子科技有限公司航空航天火线电缆是基于铜缆的1394b FireWire数据链路的首选解决方案。我们的电缆为S400数据速率下高达75英尺的互连解决方案提供高保真信号链路,可在现代航空电子网络上实现不间断的高速通信。
信号完整性与灵活性
较小的四芯电缆直径
更小,更轻的电缆设计
我们在弯曲前和弯曲期间评估了1394b FireWire电缆的眼图,以确保信号完整性。结果显示它们通过了具有边缘的眼罩测试,表明可能有更大的透射长度。即使我们将它们缠绕在心轴上20次之后,我们的高柔性电缆仍能保持信号完整性。因此,飞机维护人员可以在布线期间在狭窄的空间内轻松紧密地弯曲我们的电缆,而不会损坏或破坏它们。
此外,与传统结构(如双绞线电缆)相比,我们的专业四边形设计显着缩小了约40%,重量更轻。因此,我们的1394b FireWire电缆可以节省多达11.5磅。平均每架飞机(5.2千克)。但是,即使它们更小更轻,我们的电缆在具有挑战性的军事环境中提高了性能和保护,因为它们的结构增加了强度。
应用
西安福川电子科技有限公司航空航天火线电缆,1349b经过精心设计,可在各种军事应用中可靠运行,包括:
航空电子网络
飞行控制
任务系统
推进控制
优点
西安福川电子科技有限公司航空航天火线电缆,1349b为制造商提供了许多改善电气和机械性能的优势,例如:
高保真信号链路,适用于S400数据速率高达75英尺的互连解决方案
在弯曲前和弯曲过程中具有更好的传输长度
增加强度,在极端条件下提升性能和保护
四路设计比普通双绞线结构小约40%
重量更轻的结构证明可以节省多达11.5磅。每架飞机(5.2千克)
弯曲半径更小,便于在敏感电子设备周围的狭窄空间布线
资格
西安福川电子科技有限公司航空航天火线电缆符合军用飞机严格的规范要求。他们经过了大量的资格测试,以确保符合最新标准和客户要求的规格。
ANSI / NEMA WC 27500性能要求:环境测试,夹克和标记
AS4373绝缘电线的试验方法
BSS7239和ABD0031(AITM 3.0005):毒性
FAR第25部分,附录F,第一部分:易燃性
FAR Pt 25,附录F,第五部分:烟雾密度
SAE AS6070™AS5643:军用和航空航天器应用的IEEE 1394b接口要求
SAE AS6070™/ 8:IEEE 1394b(110欧姆):RCN8645,RCN8647,RCN8652
