简介:毛纽扣连接器是高性能的专有商标触针,仅可从Custom Interconnects获得,仅在美国制造。 FuzzButtons?为其他接触技术提供卓越的价值,如Pogo Pins,SpringProbes,Hyberboloid触点甚至焊接。当诸如低信号失真,高频率,低插入力,平面度,抗冲击/振动,重量和/或延长寿命的要求发挥作用时,这变得尤其明显。FuzzButtons?有多种直径和长度可供选择,直径范围为.010“至.500”,长度范围为.030“至.500”。 我们制造的大多数Fuzz按钮主要用于处理1mm间距水平的细间距接触要求,但也可以用于小至0.4mm间距的应用。 FuzzButtons几乎可以与当今市场上使用的任何包装类型配合使用 - 包括PGA,BGA,LGA,CGA,QFN和MCM,以及客户可能采用的任何定制包装。这使它们成为PCB / PWB插入器,连接器,测试插座和芯片封装的理想选择。我们还生产许多大型FuzzButtons,可以类似于圆柱,slu ,, 圆盘,甜甜圈和垫圈。这些通常用于专门的EMI屏蔽和/或适用于兼容高电流的接地焊盘。也可以在其侧面单独或以端对端布置放置小型或大型FuzzButtons,以模拟顺应性EMI“珠子”或进行长X轴或Y轴连接。
制作:是一种简单而优雅的结构 - 信号元件和弹簧是同一个。没有其他可能导致故障或降低信号完整性的移动部件,FuzzButton是直接配合点。它们由一系列高度专业化的细线(通常与人类头发一样细)制成,具有高导电性,强度和抗氧化性。有有多种线材可供选择,大多数是镀金的,主要用于导电性和防止氧化。最常用的导线材料是镀金铍铜合金(Au / BeCu)或镀金钼(Au / Mo)。虽然Au / BeCu提供最低的信号失真水平和高的配合循环可重复性,但Au / Mo 通常也被使用,因为它在极端温度下具有高水平的结构稳定性。FuzzButtons也有特殊材料可供选择,如镀金钨(Au / W),镀金镍铬(Au / NiCr)或非磁性Au / BeCu。这些用于特殊情况 - 例如极高电流或温度下的工作状态(Au / W或Au / NiCr) - 或当磁性特别受关注时。FuzzButtons采用高度防护的工艺从这些电线制成,将它们组成具有特定直径和长度规格的单个单元。制造过程使得导线在整个FuzzButton?结构中随机化。这种随机化产生了一些非常理想的效果,例如:1.打破内部感应场,否则将由螺旋弹簧配置形成2.减少信号路径长度和趋肤效应水平3.增加绒毛按钮的整体结构完整性和强度4.在中创建多个接触点绒毛按钮本身,一个内部“冗余”。
规格:应用:LGA,BGA,PGA,CGA,QFN和更多间距能力:.4mm及以上合规性/行程:15 - 30%长度/ 20%标称压缩力:34克、电流能力:5安培连续,工作温度:-60°C至150°C、典型配合周期:单独使用模糊按钮,最多5000次循环/安全帽高达500,000次循环、频率能力:自然状态下为40 GHz,设计优化为100 GHz、交叉通话/带宽: - 20dB @ 10Ghz、插入损耗S21:-1dB @ 26GHz、回波损耗S11:-20dB @ 10GHz、电感:0.19nH Self / 0.03nH相互、电容:0.16pF接地/ 0.008pF相互、电阻:<10mΩ、上升/下降时间:50ps / 50ps。

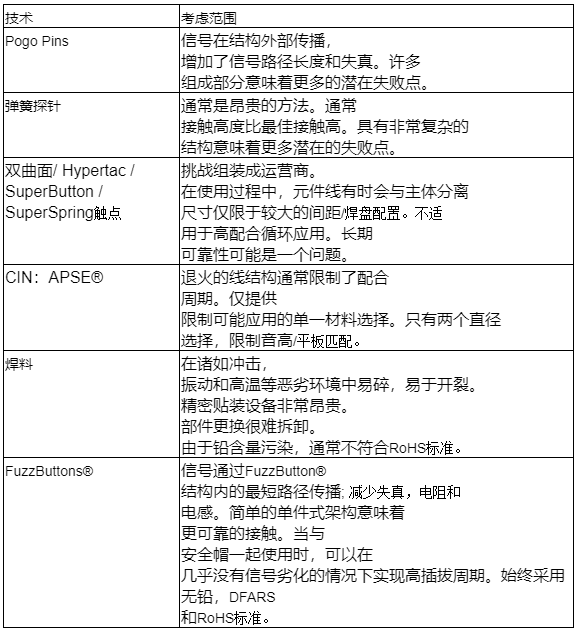

技术比较:
型号:81-010040、81-010050、81-010060、81-010070、81-010080、81-015040、81-015040、81-015050、81-015060、81-015070、81-015080、81-020040、81-020050、81-020060、81-020070、81-020080、81-020090、81-020110、81-020120、81-020130、81-020140、81-020150、81-020160、81-025040、81-025050、81-025060、81-025070、81-025080、81-025090、81-025100、81-025110、81-025120、81-025130、81-025140、81-025150、81-025160、81-025170、81-025180、81-025190、81-025200、81-030030、81、030040、81-030050、81-030060、81-030070、81-030080、81-030090
81-030100、81-030110、81-03012、81-030130.
