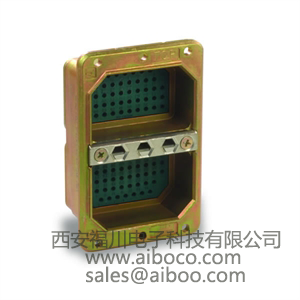

DPXBNE-33C4M-33S-00/矩形连接器
简介:
西安福川电子科技有限公司关于DPXBNE-33C4M-33S-00,制造商ITT Cannon作为一个世纪以来电子连接器和互连系统的全球领导者,ITT Cannon继续为技术突破和社会运动做出贡献。今天,我们将持续一个世纪,我们将继续关注:
通过大胆的思考创造创新的突破性产品
通过集体技术提供无与伦比的质量和可靠的解决方案
通过我们无可挑剔的品格展示全球响应能力。
共同努力维护我们全球卓越标准的传统。
产品描述:
DPX连接器有单,两,三和四组,最多可容纳424个触点。DPX * MA连接器采用LITTLE CAESAR触点组件,用于后部插入,释放和提取压接型触点。DPXA外壳利用其梯形形状的极化柱,能够提供多达99个极化位置。DPX(ARINC 404)也可以使用F106刀片上的22号冲压接触件。
特征:
微型机架和面板连接器专为Blind Mate应用而设计
可用于小型Caesar后部释放触点保持组件的自锁焊接型触点(DPX)或可拆卸触点(DPXMA / DPXME)
标准接触工具(BKA,DPX和SGA使用相同的工具)
可提供单个到多个Gang配置
尺寸22印章触点仅适用于F106插件
机械:
应用/市场: | 航天 |
形状: | 长方形 |
SHELL STYLE: | 插座,浮动安装插座,硬安装插头,浮动安装插头,硬安装 |
耐用性: | 500个交配周期 |
同样布局中的电源和信号: | 是 |
联系方式/终止: | 压接,机加工,焊接,印刷电路焊接,RF(Co-Ax,Twinax,Triax和Quadrax),光纤 |
贝壳: | 铝合金 |
壳牌: | 镉板用黄色铬酸盐,DPX * ME =橄榄褐色 |
绝缘子: | DPXA / B / 2 =三聚氰胺,酚醛树脂; DPX * MA / ME =邻苯二甲酸二烯丙酯或环氧树脂 |
联系: | MIL-C-39029 |
联系人: | 金 |
电动:
工作电压: | 0V - 300V |
目前评级: | 2A-46A |
信号联系人数(MIN / MAX): | 0-424 |
GAUGE WIRE SIZE: | 6至20 |
联系人: | 金 |
环境:
密封: | 环境的 |
工作温度: | -55°C至+ 125°C |
