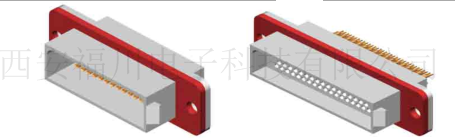

西安福川电子科技有限公司J24H系列微型矩形电连接器,接点间距1.7mm,具有快锁快卸的功能,在同类型结构中体积最小,金属外壳连接器,操作简便,用于低频信号的传输。
西安福川电子科技有限公司J24H系列微型矩形电连接器符合GJB2446,接触偶为弹性绞线插针(麻花针)与刚性插孔,接触可靠,金属屏蔽外壳,带有线夹和快速锁紧装置,压接、焊接、直式、弯式印制板焊接多种端接形式,插头插座装针装孔任选,有9、15、19、25、26、37、38、51、52、74芯十种规格,产品具有高密度、轻型化、微型化的优点,可耐受较高振动、冲击等严酷使用环境,适用于对空间、设备轻量化有特殊。要求场合,对需要多次插拔的场合,该系列产品操作简便的特点尤其突出。该系列产品有压接形式、弯式印制板形式、直式印制板形式、焊杯等多种端接方式,目前产品已广泛应用于航空、航天、兵器、船舶、通讯、电子等军用、民用领域。
工作温度:-55℃~+125℃
相对湿度:+40℃,达98%
振 动:10~2000 Hz,254 m/s2
随机振动:功率谱密度0.4G2/Hz,总加速度均方根值23.1G
低 气 压:4KPa
冲 击:980 m/s2
接触电阻:≤9mΩ
额定电流:5A
绝缘电阻:≥1000MΩ(9、19、25、37、52、74芯)、≥5000MΩ(15、26、38、51芯)
介质耐压:800 V(9、19、25、37、52、74芯)、1000 V(15、26、38、51芯)
机械寿命:1000次
