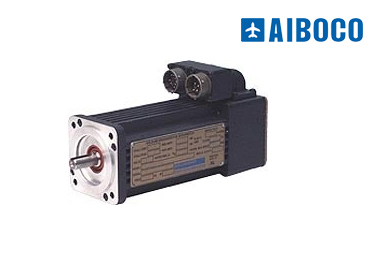

西安福川电子科技科尔摩根(kollmorgen)Goldline B/BM、BH/MH 系列电机,具有多种电压、尺寸、选件以及定制化产品。永磁体设计保证了高转矩和高功率密度。B 和 M 系列是230 VAC 中低惯量电机。BH 和 MH 系列是400/480 VAC 高压系列,提供同样优秀的性能。
Goldline® B 和 BM 系列
特点:
具有极致性能,可满足快速加速/减速、相容负载或更大的惯量失配的运动系统
B 系列为低惯量电机
M 系列为中惯量电机
NEMA 和公制底座
旋转变压器或编码器反馈
UL 认证
内置温控器
后轴延长
H类绝缘
Goldline® B 和 BM 系列规格:
机架尺寸 | B(M)10x | B(M)20x | B(M)40x | B(M)60x | B(M)80x |
---|---|---|---|---|---|
叠片段长度 | B: 2,4,6 | B: 2,4,6 | B: 2,4,6 | B: 2,4,6 | B: 2,4,6,8 |
绕组 | A,B | A,B,C,D | A,B,C,D | A,B,C,D | A,B,C |
最大额定直流母线电压 | 320 | 320 | 320 | 320 | 320 |
最大连续转矩(失速) | 2.36 (20.9) | 6.90 (61.1) | 18.0 (159.3) | 47.5 (420.4) | 158 (1398) |
最大峰值转矩 | 6.35 (56.2) | 19.9 (176.1) | 49.5 (438.1) | 132 (1168) | 422 (3735) |
Goldline® BH 和 MH 系列
特点:
低(BH系列)、中(MH系列)惯量转子
5种框架规格,6种叠片长度
转速高达7500 RPM
400/480 VAC 绕组
90°可旋转CE连接器,接线盒
Goldline® BH 和 MH 系列规格:
机架尺寸 | BH(MH)10x | BH(MH)20x | BH(MH)40x | BH(MH)60x | BH(MH)80 |
---|---|---|---|---|---|
叠片段长度 | BH: 2,4,6 | BH: 2,4,6 | BH: 2,4,6 | BH: 2,4,6 | BH: 2,4,6,8 |
绕组 | A,B | C,E,G | B,C,D | A,B,C,D,E,G | A,B,C,D,E |
最大额定直流母线电压 | 565/680 | 565/680 | 565/680 | 565/680 | 565/680 |
最大连续转矩(失速) | 1.9 (16.8) | 5.6 (49.6) | 15.8 (140) | 36.6 (324) | 124.3 (1100) |
最大峰值转矩 | 6.3 (55.8) | 20.2 (178.8) | 49.5 (438.1) | 126 (1115) | 418 (3700) |
最大额定速度 | 7500 | 7000 | 5000 | 4500 | 3000 |
最大额定功率@ Max BUS | 1.2 (1.6) | 2.2 (3.0) | 5.9 (7.9) | 10.5 (14.1) | 30.7 (41.2) |
