ABS1339标准是最受欢迎的塑料夹之一,旨在将电线束固定在飞机结构上。
它们主要用于飞机的两个区域,加压和非加压。

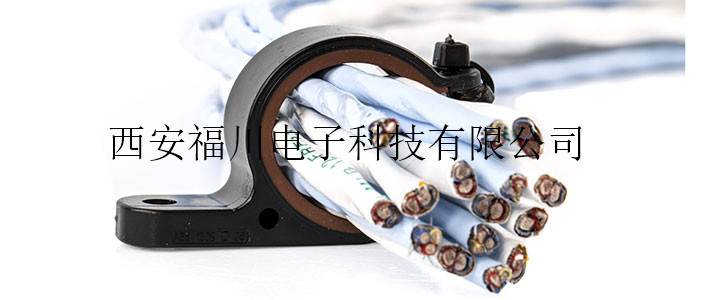

夹具线夹的橡胶垫保护电气束免受振动。

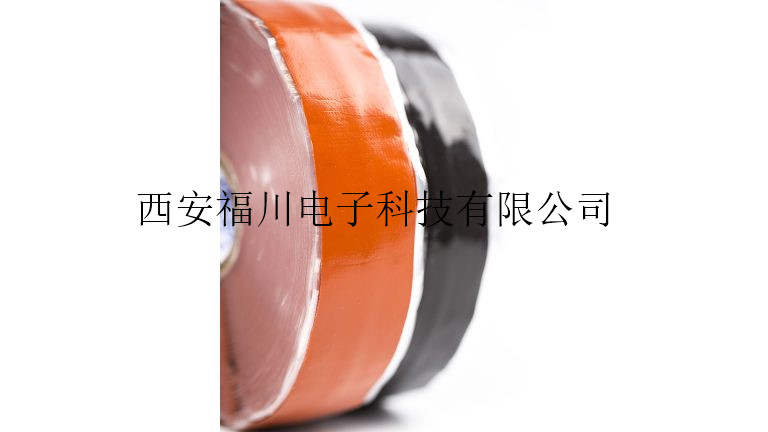

如有必要,可在线束上添加额外的保护胶带ASNA5107,以避免损坏并保证更好的电缆抓握。
这种保护带的使用也可以适应于线夹的束直径。
关于安装,线夹首先保持在结构上(通过使用螺钉和垫圈),然后通过束线带锁定。
此外,可以预先安装在结构上。首先,ABS1339夹具线夹在结构上,第二次安装线束然后可以关闭。
应使用合适的工具按照相关的“AIPI”(空中客车工艺说明)拧紧该扎带。

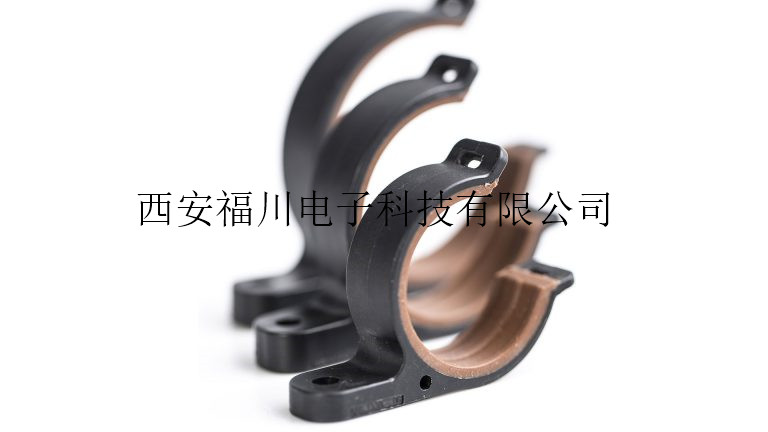

它们有8种尺寸,直径范围为5至48 mm。
塑料线夹ABS1339与金属线夹相比具有重量减轻的优势(例如:NSA5516或MS21919)
此外,自2014年以来,规范中添加了轻量级版本。与标准版相比,重量减轻18%。
此外,各种直径允许安装在机舱服务系统内或用于机上娱乐应用。

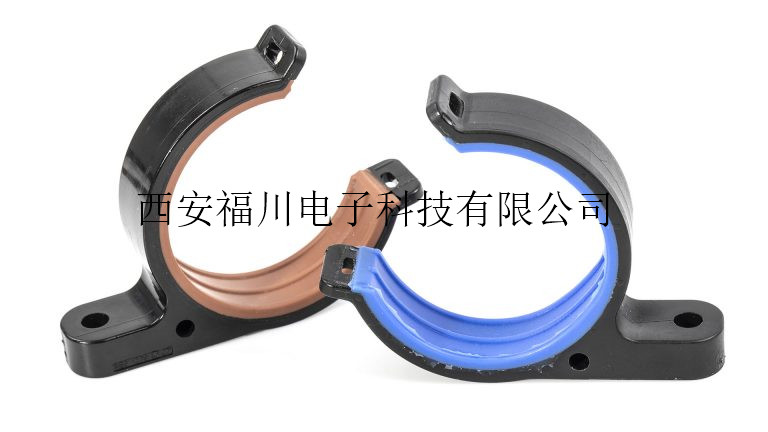

ABS1339有两种不同的选择,具体取决于安装区域,一种用于一般用途,另一种用于燃料浸入。
•工作温度:-55°C至+ 150°C
•预安装功能
•束直径变化(最小5 mm至最大48 mm)
•从2,8 Nm到3.7 Nm,标称值为3 N Nm
•节省大量重量
•火/烟/毒性符合ABD 031和FAR 25853
ABS1339D01, ABS1339D01L, ABS1339D02, ABS1339D02L, ABS1339D03, ABS1339D03L, ABS1339D04, ABS1339D04L, ABS1339D05, ABS1339D05L, ABS1339D06, ABS1339D06L, ABS1339D07, ABS1339D07L, ABS1339D08, ABS1339D08L, ABS1339F01, ABS1339F02, ABS1339F03, ABS1339F04, ABS1339F05, ABS1339F06, ABS1339F07, ABS1339F08
ASNA5107-25-01, ASNA5107-25-01B, ASNA5107-25-02, ASNA5107-25-02B, ASNA5107-25-03, ASNA5107-25-03B, ASNA5107-25-04, ASNA5107-25-04B
