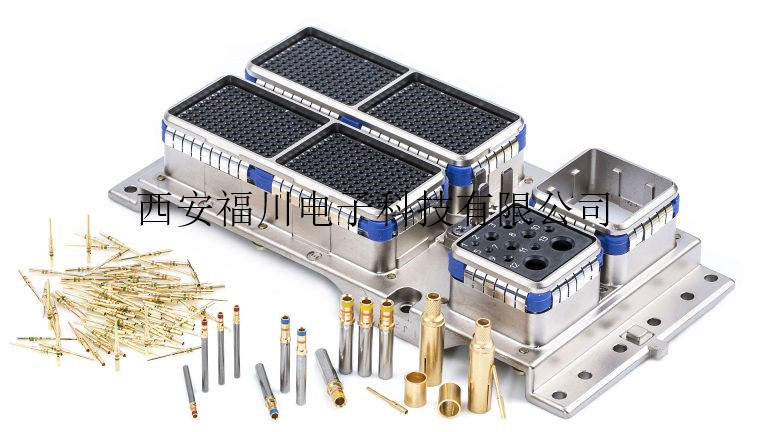

Arinc 600连接器是公认的标准机架和面板,用于连接飞机应用的高性能设备。
Arinc 600矩形连接器是ARINC 404的继承者,适用于大多数新型航空电子设计。
这种较大的外壳增加了触点的数量,可选择多种布局,允许用户使用Quadrax,同轴和光学触点。
这些连接器用于需要确保从信号,电源,同轴,Quadrax到光传输的多个触点的配合。
关于触点的高密度测量仪22,该标准提供了连接多达800个触点和56个Quadrax触点的可能性,以响应当今航空航天市场对增加和增长性能要求的挑战。
为了在配合期间保护高密度触点,Arinc连接器在插件上采用了反向设计。
因此,接触量规22必须是插头壳上的凸形(销)和插座壳上的凹形。
另一个好处是可以构建自己的连接器,满足您的需求。
这种矩形连接器可满足从军事到民用市场的最苛刻的需求。
Aerospatial Norm已将插头侧定义为ASNE0161-ASNE0163-ASNE0165,其中插座被识别为ASNE0162-ASNE0164-ASNE0166,符合技术规范ARINC 600。
这种机架式解决方案使用Arinc Rack ABS1699确保轻松安装。这是大多数现代飞机的标准设备。此外,在ABS1876下为现代飞机创造了轻量级版本。
ABS1699
此外,大多数制造商提供两种版本:密封或未密封。
ABS1575规范中还通过使用压接触点实现了非常短的接地端接。此附件必须集成在插头外壳上(仅适用于尺寸2和3)。
Arinc 600连接器是公认的标准机架和面板,用于连接飞机应用的高性能设备。
Arinc 600矩形连接器是ARINC 404的继承者,适用于大多数新型航空电子设计。
这种较大的外壳增加了触点的数量,可选择多种布局,允许用户使用Quadrax,同轴和光学触点。
这些连接器用于需要确保从信号,电源,同轴,Quadrax到光传输的多个触点的配合。
关于触点的高密度测量仪22,该标准提供了连接多达800个触点和56个Quadrax触点的可能性,以响应当今航空航天市场对增加和增长性能要求的挑战。
为了在配合期间保护高密度触点,Arinc连接器在插件上采用了反向设计。
因此,接触量规22必须是插头壳上的凸形(销)和插座壳上的凹形。
另一个好处是可以构建自己的连接器,满足您的需求。
这种矩形连接器可满足从军事到民用市场的最苛刻的需求。
Aerospatial Norm已将插头侧定义为ASNE0161-ASNE0163-ASNE0165,其中插座被识别为ASNE0162-ASNE0164-ASNE0166,符合技术规范ARINC 600。
这种机架式解决方案使用Arinc Rack ABS1699确保轻松安装。这是大多数现代飞机的标准设备。此外,在ABS1876下为现代飞机创造了轻量级版本。
ABS1699
此外,大多数制造商提供两种版本:密封或未密封。
ABS1575规范中还通过使用压接触点实现了非常短的接地端接。此附件必须集成在插头外壳上(仅适用于尺寸2和3)。
ABS1575
最近,制造商拥有高效可靠的后壳产品,为EMI屏蔽端接和应变消除提供解决方案。
现在可以使用ROHS合规版本来维持Arinc 600性能。
技术信息
温度额定值:-65°C至+ 125°C
使用寿命:500次插合
耐盐雾性:48小时
AIRBUS根据以下标准认可Arinc 600:
ASNE0161 | ARINC 600 – size 1 | 矩形连接器 | 插头 |
ASNE0162 | ARINC 600 – size 1 | 矩形连接器 | 插座 |
ASNE0163 | ARINC 600 – size 2 | 矩形连接器 | 插头 |
ASNE0164 | ARINC 600 – size 2 | 矩形连接器 | 插座 |
ASNE0165 | ARINC 600 – size 3 | 矩形连接器 | 插头 |
ASNE0168 | ARINC 600 – size 2 & 3 | 矩形连接器 | 3 Contacts arrangements |
ASNE0169 | ARINC 600 | 矩形连接器 | Polarization Layouts |
ASNE0170 | ARINC 600 | 矩形连接器 | Pins |
ASNE0171 | ARINC 600 | 矩形连接器 | Sockets |
ASNE0172 | ARINC 600 | 矩形连接器 | Contacts, coaxial, male, size 5 |
ASNE0174 | ARINC 600 | 矩形连接器 | Adaptation kits of coaxial contacts, size 1 |
ASNE0176 | ARINC 600 | 矩形连接器 | – Protective covers |
ASNE0179 | ARINC 600 | 矩形连接器 | Inserts |
ASNE0201 | ARINC 600 | 矩形连接器 | Contacts, coaxial, female, size 1, RF type |
ASNE0565 | ARINC 600 | 矩形连接器 | Polarization keys |
ASNE0565 | ARINC 600 | 矩形连接器 | Polarization keys |
