EN2267-抗电弧跟踪电缆解决方案

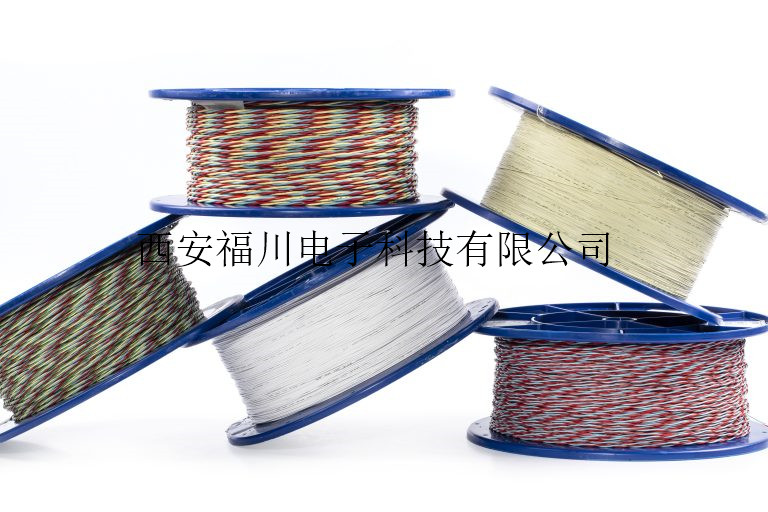

EN2267 PTFE WIRE 西安福川电子科技有限公司
一般信息
EN 2267定义了主要用于飞机的电气轻质电缆的特性。
首先,您应该知道其他标准,如:ASNE0261,ASNE0262,ASNE0264,ASNE0265,ASNE0266,ASNE0267,ASNE0268和ASNE0269现在已被EN2267-009和EN2267-010取代(所有用户也称为“DR”)用于多芯非屏蔽电缆的单核和“DRB”,“DRC”和“DRD”。
其目的是协调飞机上安装的标准,因此章节«-009»和«-010»是该行业客户广泛使用的最新一代电缆。
这些新规范的好处如下:
导体采用“镍铜合金”制成,以达到很高的温度。
电缆和飞机制造商推荐的接线过程是压接过程(使用M22520压接工具),使这些连接简单,高效,可靠,易于控制
外部护套和导体之间使用特殊的聚酰亚胺胶带,具有优异的电绝缘和绝热性能,并具有高介电强度。
PTFE(聚四氟乙烯)带层缠绕在电缆周围,以提供这种材料的特性。
所有这些属性与制造过程相结合,提供了抗电弧跟踪电缆,以保护您的设备
因此,EN2267-009和EN2267-010提供有效的耐热,耐化学和电气性能,以满足大多数飞机区域的要求。
EN2267-010定义了单芯未屏蔽电缆,其中EN2267-009专用于识别未屏蔽的双绞线多芯电缆。

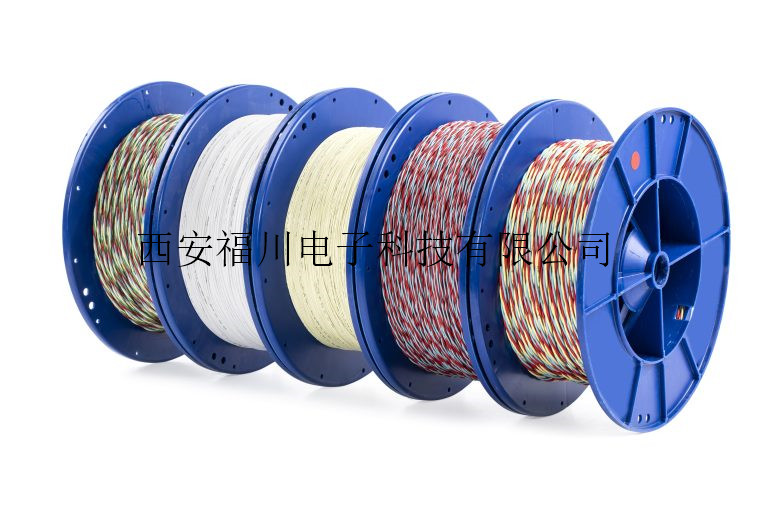

EN2267 西安福川电子科技有限公司 WIRE PTFE
EN2267-010 | A | 006 | S |
STANDARD DESIGNATION
| NUMBER OF CORES
(REFER TO EN2267-002) | NOMINAL SECTION
(REFER TO EN2267-002) | COLOUR CODING
(REFER TO EN2267-002) |
NUMBER OF CORES | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
CODE | A | B | C | D | E | F | G | H | J |
CODE FOR NOMINAL SECTION
| NOMINAL SECTION
mm² | AWG |
001 | 0.15 | 26 |
002 | 0.25 | 24 |
004 | 0.4 | 22 |
006 | 0.6 | 20 |
010 | 1 | 18 |
012 | 1.2 | 16 |
020 | 2 | 14 |
030 | 3 | 12 |
051 | 5 | 10 |
090 | 9 | 8 |
140 | 14 | 6 |
220 | 22 | 4 |
340 | 34 | 2 |
EN2267-003 | 喷墨打印 |
EN2267-004 | CO2激光打印 |
EN2267-005 | 紫外激光可打印 |
EN2267-006 | YAG X3激光打印 |
EN2267-007 | DMA系列,单喷墨可印刷和多芯组装 |
EN2267-008 | DM系列,单UV激光可印刷和多芯组装 |
EN2267-009 | DRA系列,单核和多核组装 |
EN2267-010 | DR系列,单紫外激光打印 |
