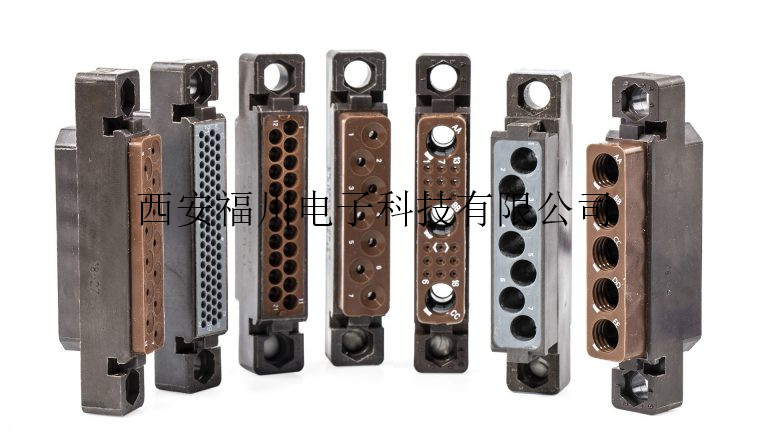

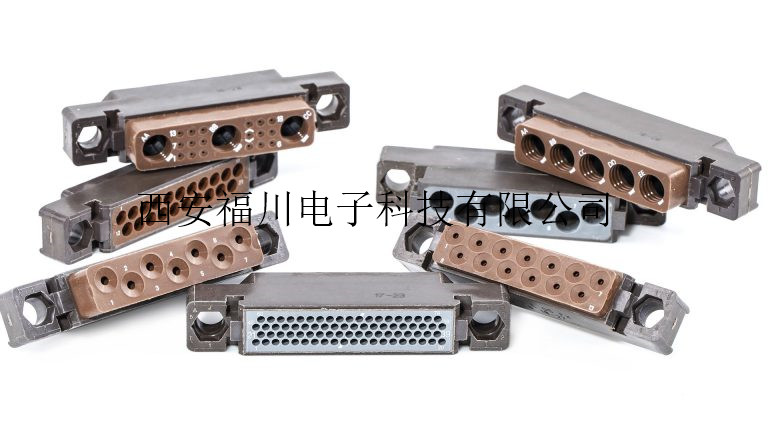

轻量级和坚固的热塑性矩形连接器
欧洲标准EN3545(以前称为ASNE0390)是最常用的矩形连接器,主要用于空中客车内部应用。
两种型号可在连接器后部使用密封或未密封的索环。

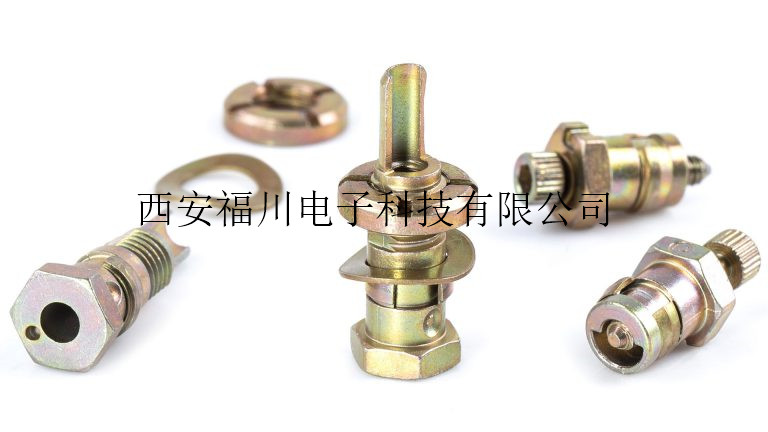

使用的触点完全符合EN3155标准(EN3155源自M39029军用规格)
公触头符合EN3155-008母头,母触头位于EN3155-003下方。
为了满足客户要求,安排02,03和06仅用于铜触点,而专用于铝触点的布置12,13和16。
这就是为什么铝触点,如ABS1380(公触点)和ABS1381(母触点)是合适的。
与D-sub连接器相比,客户可以使用Quadrax(ABS0973 / ABS0974)电源(ABS1344 / ABS1403),光纤(ABS1379)触点与信号触点相结合。
EN3545具有类似D-Sub连接器的“D”形状,但其连接类型更加安全
为了避免耦合过程中的错误,可以使用偏振键(36种键控组合)实现快速安全的连接
EN3545-005A - 内部偏振键(以前称为ASNE0392C)
EN3545-006B - 公极化键(以前称为ASNE0392D

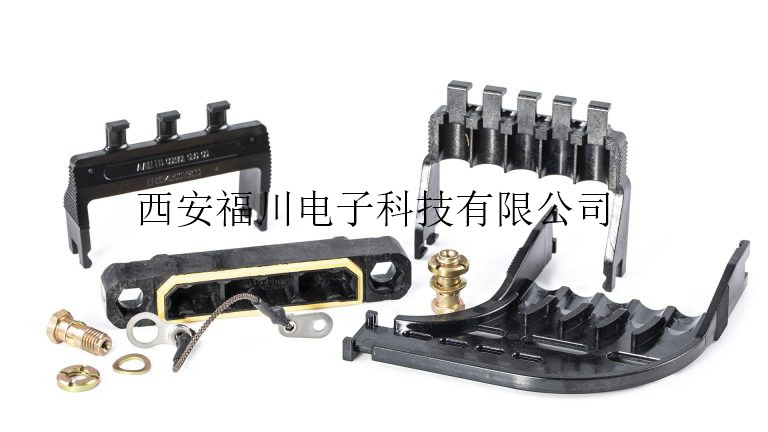

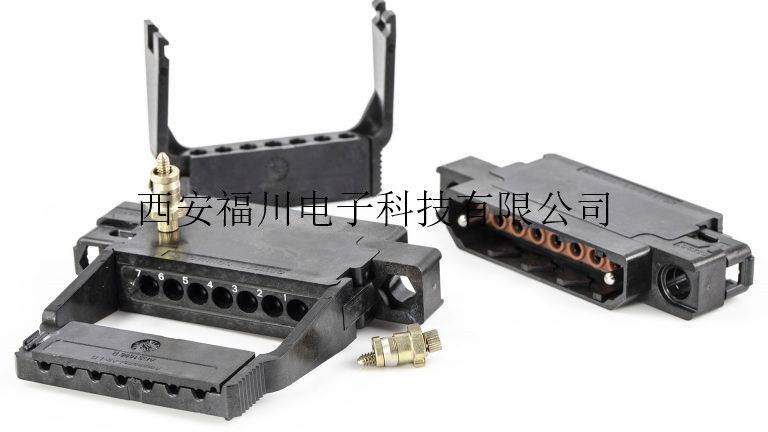

从保护罩到后壳(直,90°......等)有多种附件可供选择
例如,保护盖EN3545-009可按如下方式使用:
作为插头或插座上的保护盖。
作为插头或插座的虚拟插座
具体版本适用于ABS1696下的光纤触点或ABS1530下的二极管版本。

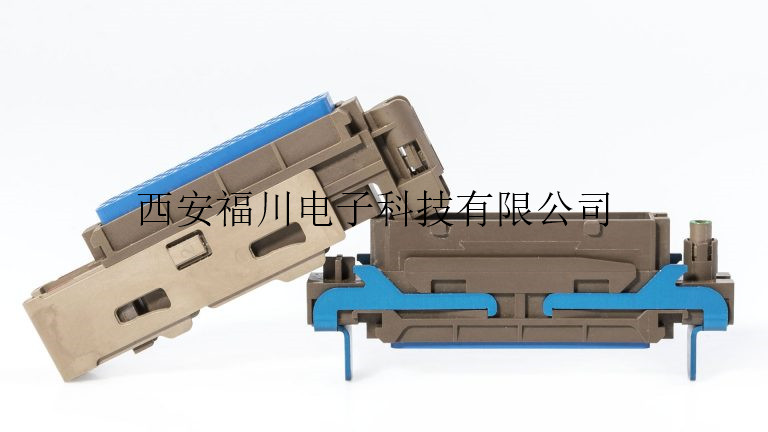

自去年以来,在ABS2306(推拉式联轴器)下开发了一种新的解决方案,以便在安装过程中节省时间。
我们获得空中客车QPL的所有合格制造商的授权,以极化所有EN3545版本。
技术规格
外壳材料:热塑性塑料
密封材料:硅橡胶弹性体
工作温度 - 55°C至175°C
机械耐久性:100次交配和不配合操作
耐盐雾性:48小时
EN3545 | E | 01 | M | X | A | 00 | A |
STANDARD | SEALING CODE | ARRANGEMENTS | CONNECTOR TYPE | CRIMP VERSION | POLARIZATION KEY TYPE | POLARIZATION CODE | DELIVERY CONDITIONS |
EN3545-001 | Technical specifications |
EN3545-002 | Specifications and arrangements |
EN3545-003 | Female connectors |
EN3545-004 | Male connectors |
EN3545-005 | Female polarization keys |
EN3545-006 | Male polarization keys |
EN3545-007 | Cable clamp |

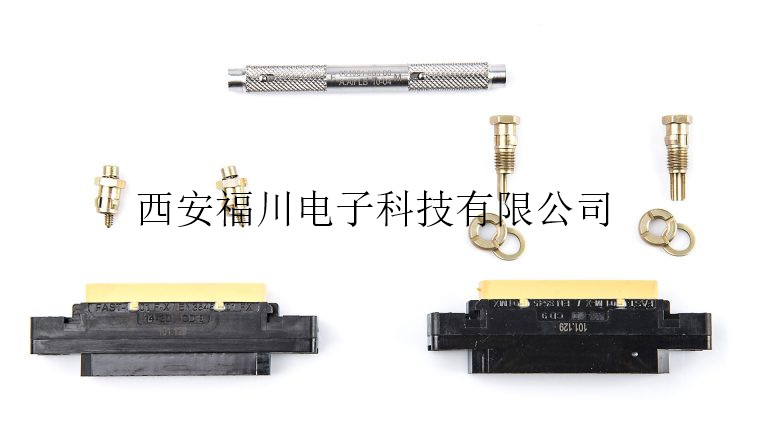

EN3545-008 | Tools for assembly/removal of coding and attachment system |
EN3545-009 | Protective cover for plug and receptacle Product standard |
ARRANGEMENTS
ARRANGEMENTS CODE | NUMBER OF CONTACTS | |||||
SIZE 22 | SIZE 20 | SIZE 16 | SIZE 12 | SIZE 10 | SIZE 8 | |
01 | 0 | 50 | 0 | 0 | 0 | 0 |
02 | 78 | 0 | 0 | 0 | 0 | 0 |
03 | 39 | 0 | 10 | 0 | 0 | 0 |
04 | 0 | 0 | 21 | 0 | 0 | 0 |
05 | 0 | 0 | 0 | 13 | 0 | 0 |
06 | 0 | 0 | 0 | 0 | 7 | 0 |
07 | 0 | 0 | 0 | 0 | 0 | 5 |
08 | 0 | 18 | 0 | 0 | 0 | 3 |
12 | 78 | 0 | 0 | 0 | 0 | 0 |
13 | 39 | 0 | 10 | 0 | 0 | 0 |
16 | 0 | 0 | 0 | 0 | 7 | 0 |
