一般信息
MIL-C-39029通常称为M39029,现在已被SAE-AS39029取代。
本规范包括电连接器中使用的触点的压接和焊接布线过程的一般要求。
该标准的好处是与航空中最常用的连接器兼容。
(Mil-C-5015-Mil-C-24308 / Mil-C-26482系列I和II / Mil-C-26500 / Mil-C-38999 I-II和III ......等)
连接器可以是圆形或矩形,从军用规格到其他飞机制造商规格。
EN3155是空客在大多数电气连接器中使用的触点规格,可与AS39029一起推出并可互换。

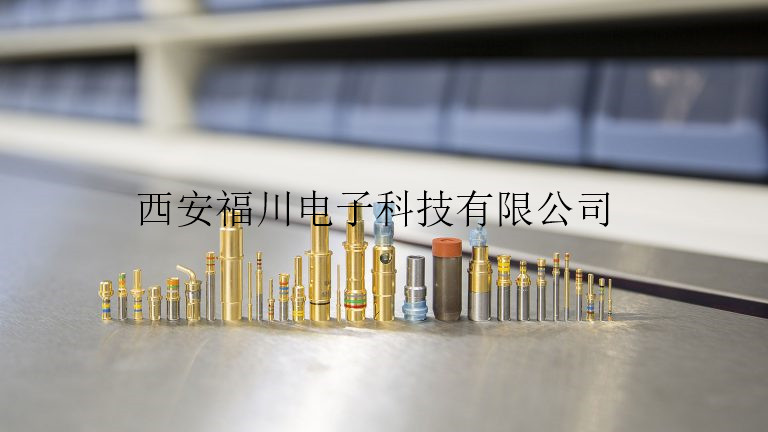

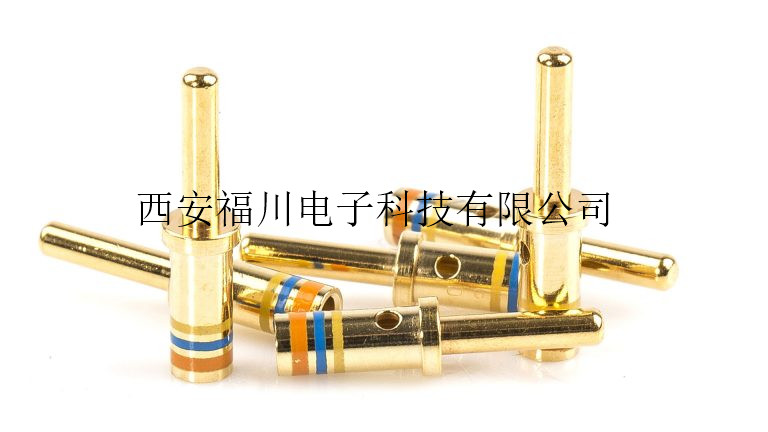

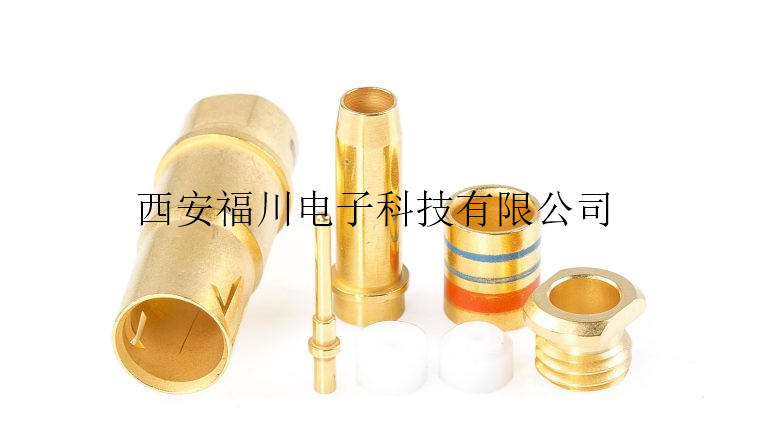

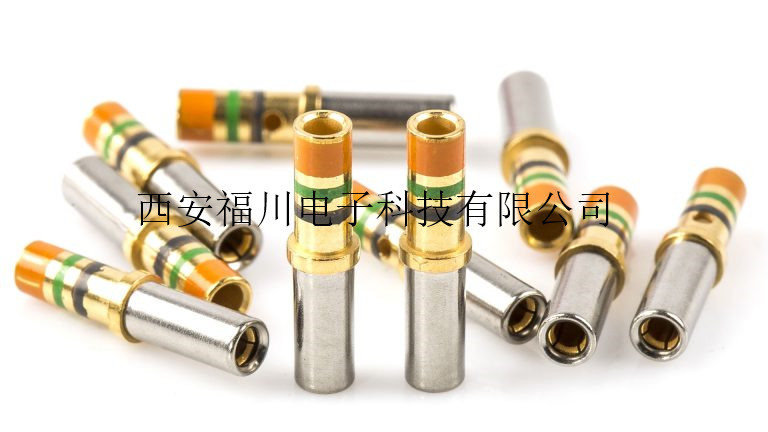

主要类型的接触是信号,电源,热电偶,同轴和双轴插针或插座触点。
西安福川电子科技有限公司致力于根据最新版本的QPL-39029为客户提供合格的联系方式。
为了避免供应链上的问题,我们可以根据我们的经验,数据库和我们的技术知识为您提供替代解决方案。
此外,您的空气成本控制产品专家随时为您提供相关的安装工具(M22520和M81969)和连接器。
技术信息
工作温度范围为-65至+ 200°C
机械寿命:5000次循环
M39029 | 58 | 364 |
STANDARD | CONNECTOR INFORMATION | COLOR CODE ACCORDING TO MIL-STD-681 |
NUMBER | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
COLOR | BLACK | BROWN | RED | ORANGE | YELLOW | GREEN | BLUE | VIOLET | GRAY | WHITE |
MAX. ACC. TO AS39029
Size 12 = 8.4 N
Size 16 = 8.4 N
Size 20 = 5 N
Size 22 = 3.3 N
P/N | CONTACT TYPE | SIZE | ASSOCIATED CONNECTORS |
M39029/4-110 | PIN | 20 | MIL-DTL-26482 Series II MIL-DTL-83723 SERIES III |
M39029/4-111 | PIN | 16 | |
M39029/4-113 | PIN | 12 | |
M39029/5-115 | SOCKET | 20 | |
M39029/5-116 | SOCKET | 16 | |
M39029/5-118 | SOCKET | 12 | |
M39029/31-229 | PIN | 16 | MIL-DTL-26482 Series I MIL-DTL-26500 |
M39029/31-240 | PIN | 20 | MIL-DTL-26482 Series I |
M39029/32-248 | SOCKET | 16 | MIL-DTL-26482 Series I MIL-DTL-26500 |
M39029/32-259 | SOCKET | 20 | MIL-DTL-26482 Series I MIL-DTL-26500 |
