机舱互连的高可靠性
一般信息

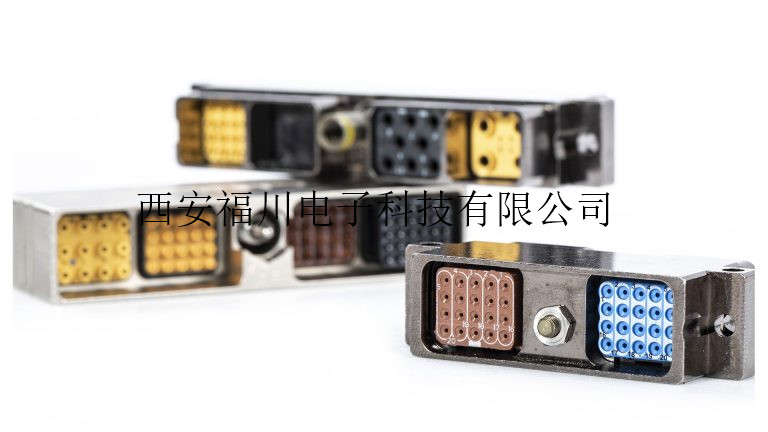

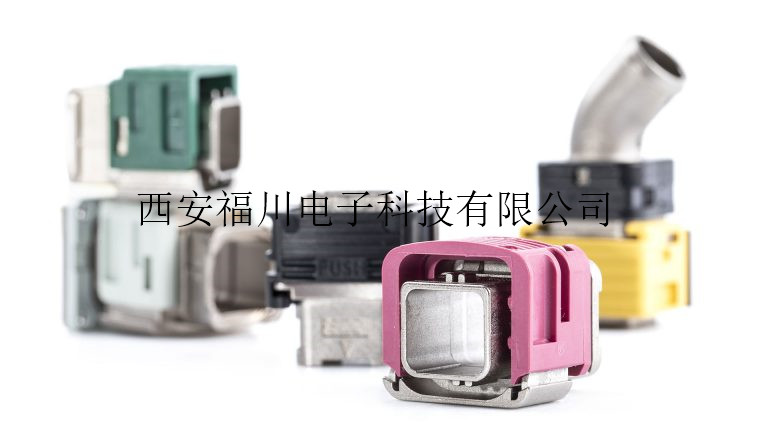

EN4165标准(单模块也称为MBBN3330和BACC65)是一种矩形,模块化和多触点连接器,用于机舱内部和飞行娱乐系统的大多数新配置。
该标准提供三种不同外壳尺寸的可能性,以满足任何要求
一种尺寸可容纳4个模块,而第二种尺寸可容纳2个模块。
主要用于最新飞机计划的第三个选项是单模块,因为它可以快速安全地连接机舱应用和IFE。
此外,该系列上使用的刀片也符合ECS7089,BACI10的要求,以满足飞机制造商的规格要求。
EN4165提供两种不同的刀片,在规格上标识为系列2和3(系列3使用与D38999系列III相同的触点)
另外,这种高效连接器系列上使用的触点符合EN3155,M39029和ECS7089的要求,具体取决于所需的标准。
此外,制造商已经创造了一种新的更高密度,采用了反向设计,可以为接触规23提供出色的保护
从民用到军用,不要忘记直升机应用的好处是:
公母模块可以混合在同一个外壳中
可提供压接或PCB触点

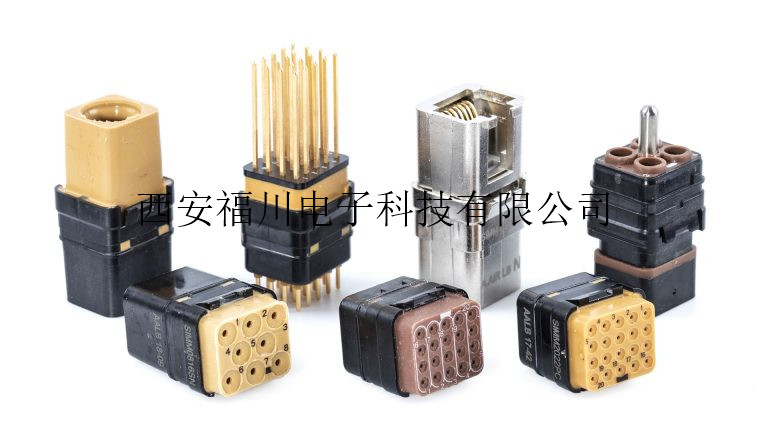

允许混合接触类型,如信号,同轴,Quadrax,电源和光学
紧凑型解决方
极化以避免交配期间的错误

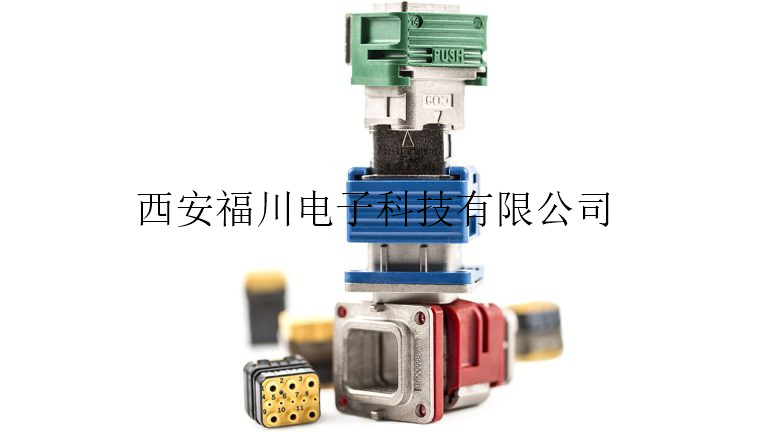

快速安装:推拉式联轴器(单模块版)
节省时间:极化的颜色编码
减轻重量:复合版
EN4165 | A | 04G16 | 1 | N | A |
STANDARD | MODULE SERIES | LAYOUT | SEALING OPTION | POLARIZATION | CONTACT DELIVERY |
EN4165 | F | 6 | A | 4 | 0 | 0 |
STANDARD | CLASS TYPE | CONNECTOR TYPE | MODULES SERIES | SHELL TYPE | KEYING COUPLING | DELIVERY CONDITION |
EN4165 | M | 0 | 1 | A | N |
STANDARD | CLASS TYPE | RECEPTACLE | SHELL TYPE | MODULE SERIES | POLARIZATION |
YPE | CLASS TYPE | EN4165 CHAPTER | TYPE | DESCRIPTION |
CONNECTOR | ||||
0 | C-W-F-J-M | EN4165-004 | 2 | Rectangular stackable mounting receptacle, 2 or 4 modules |
M | EN4165-025 | 2 | Push-pull latching mechanism short receptacle, 1 module | |
W | EN4165-005 | 3 | Rectangular stackable mounting receptacle, 2 or 4 modules | |
6 | C-W-F | EN4165-006 | 2 | Plug 2 or 4 modules |
EN4165-007 | 3 | |||
J-M | EN4165-006 | 2 | Plug 2 or 4 modules | |
M | EN4165-024 | 2 | Push-pull latching mechanism plug, 1 module | |
J-M | EN4165-007 | 3 | Plug 2 or 4 modules | |
9 | W-F | EN4165-008 | 2 | Rectangular rack and panel plug, 2 or 4 modules |
EN4165-009 | 3 | |||
W-F | EN4165-010 | 2 | Rectangular rack and panel plug rear mounted, 2 or 4 modules | |
EN4165-027 | 3 | |||
7 | C-J-M-W-F | EN4165-011 | 2 | Rectangular flange mounting receptacle, 2 or 4 modules |
M | EN4165-025 | 2 | Push-pull latching mechanism receptacle, 1 module | |
W | EN4165-012 | 3 | Rectangular flange mounting receptacle, 2 or 4 modules | |
A | For all classes | EN4165-003 | 2 | Male and female modules, rear release contacts |
B | For all classes | EN4165-003 | 3 | Female module,rear release contacts |
3 | W-F-M | EN4165-018 | 2 | Protective cover for receptacle, single, 2 or 4 modules |
13 | C-W-F | EN4165-013 | 2/3 | Cable clamp, 2 or 4 modules shells |
14 | W-F-J-M | EN4165-014 | 2/3 | Accessory 2 or 4 modules round chimney |
15 | W-F-B | EN4165-015 | 2/3 | Round chimney for accessories 2 or 4 modules (1 for each cavity) |
16 | W-F-B | EN4165-016 | 2/3 | Double oval chimney for accessories 4 modules (1 for 2 cavities) |
17 | W-F-B | EN4165-017 | 2/3 | Round blank chimney for accessories (1 for each cavity) |
– | M-C | EN4165-026 | 2 | Accessory for push-pull latching mechanism |
