据国防后勤局(DLA)称,MIL-DTL-27500(M27500)已被NEMA-WC27500取代
这种流行的规范涵盖了高性能的电力电缆屏蔽或非屏蔽。由于选择范围广泛,大多数飞机制造商都在使用这一标准。

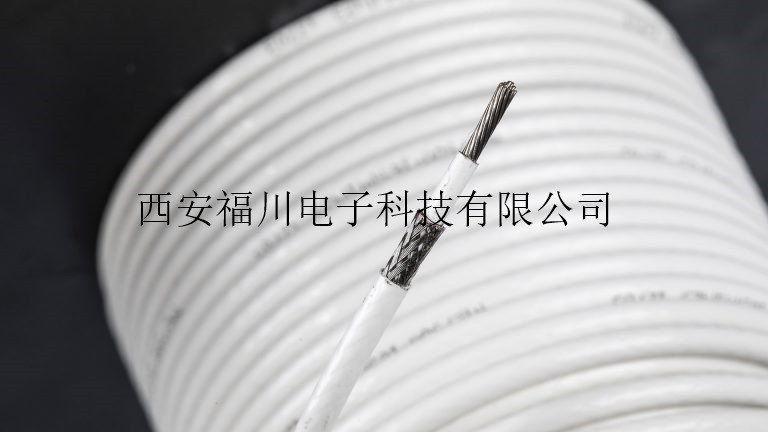

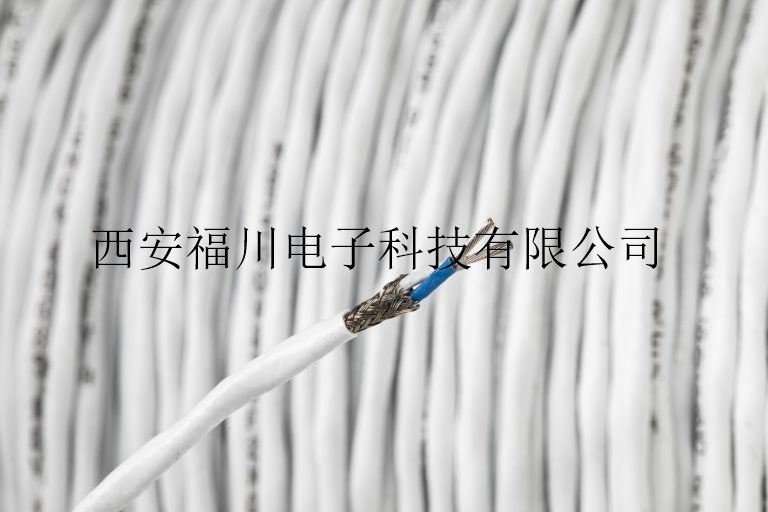

基本上,您可以轻松构建或定制多核,单芯屏蔽或非屏蔽电缆。
由于这些选择众多,您可以找到替代解决方案,尤其是在您使用现有电缆时遇到问题时。
通过在M27500的故障中使用WC-27500符号,您可以从AS22759(M22759)的性能中受益。
此外,还有多种外部护套和屏蔽材料可供选择,其他标准仅提供一种用于屏蔽和外部护套的材料。
这些综合优势是满足您的工程师要求的完美解决方案。
此外,由于我们的高质量政策,空气成本控制仅根据最新版本提供QPL(Qualifed Part list)电缆,以便为您的项目和日常业务提供支持。

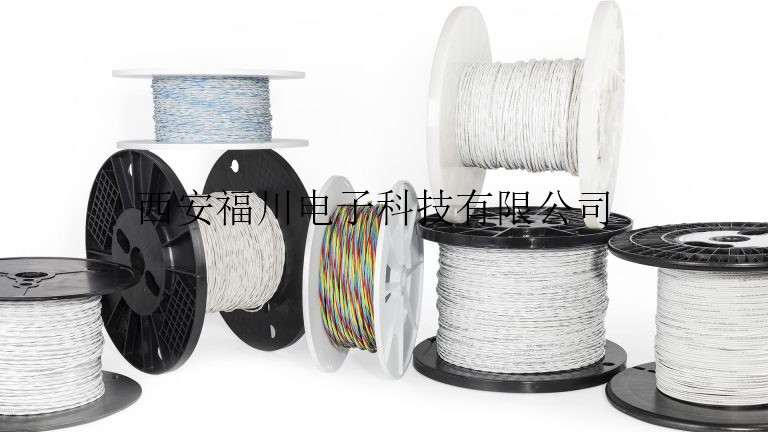

西安福川电子科技有限公司,我们提供其他不同的服务,例如:配套,重新假脱机,定制电缆标识和激光打标。
M27500 | – | 20 | SD | 3 | T | 23 |
标准 | 屏蔽覆盖率和颜色编码 | AWG | WC-27500 代码 | 电线数量 | 屏蔽代码 | 护套代码 |
芯线代码 | |||||
代码 | 规范号 | 代码 | 规范号 | 代码 | 规范号 |
EA | SAE-AS22759/1 | WB | SAE-AS22759/80 | JA | SAE-AS25038/1 |
E | SAE-AS22759/2 | WC | SAE-AS22759/81 | JF | SAE-AS25038/3 |
RA | SAE-AS22759/3 | WE | SAE-AS22759/82 | A | SAE-AS50861/1 |
RB | SAE-AS22759/4 | WF | SAE-AS22759/83 | B | SAE-AS50861/2 |
VA | SAE-AS22759/5 | WG | SAE-AS22759/84 | C | SAE-AS50861/3 |
WA | SAE-AS22759/6 | WH | SAE-AS22759/85 | P | SAE-AS50861/4 |
SA | SAE-AS22759/7 | WJ | SAE-AS22759/86 | AA | SAE-AS50861/5 |
TA | SAE-AS22759/8 | WK | SAE-AS22759/87 | AB | SAE-AS50861/6 |
LE | SAE-AS22759/9 | WL | SAE-AS22759/88 | AD | SAE-AS50861/7 |
LH | SAE-AS22759/10 | WM | SAE-AS22759/89 | MD | SAE-AS81044/5 |
RC | SAE-AS22759/11 | WN | SAE-AS22759/90 | ME | SAE-AS81044/6 |
RE | SAE-AS22759/12 | WP | SAE-AS22759/91 | MF | SAE-AS81044/7 |
CA | SAE-AS22759/13 | WR | SAE-AS22759/92 | MG | SAE-AS81044/8 |
CB | SAE-AS22759/14 | DB | SAE-AS22759/180 | MH | SAE-AS81044/9 |
CC | SAE-AS22759/15 | DC | SAE-AS22759/181 | MJ | SAE-AS81044/10 |
TE | SAE-AS22759/16 | DE | SAE-AS22759/182 | MK | SAE-AS81044/11 |
TF | SAE-AS22759/17 | DF | SAE-AS22759/183 | ML | SAE-AS81044/12 |
TG | SAE-AS22759/18 | DG | SAE-AS22759/184 | MM | SAE-AS81044/13 |
TH | SAE-AS22759/19 | DH | SAE-AS22759/185 | MR | SAE-AS81381/7 |
TK | SAE-AS22759/20 | DJ | SAE-AS22759/186 | MS | SAE-AS81381/8 |
TL | SAE-AS22759/21 | DK | SAE-AS22759/187 | MT | SAE-AS81381/9 |
TM | SAE-AS22759/22 | DL | SAE-AS22759/188 | MV | SAE-AS81381/10 |
TN | SAE-AS22759/23 | DM | SAE-AS22759/189 | MW | SAE-AS81381/11 |
JB | SAE-AS22759/28 | DN | SAE-AS22759/190 | MY | SAE-AS81381/12 |
JC | SAE-AS22759/29 | DP | SAE-AS22759/191 | NA | SAE-AS81381/13 |
JD | SAE-AS22759/30 | DR | SAE-AS22759/192 | NB | SAE-AS81381/14 |
JE | SAE-AS22759/31 | NE | SAE-AS81381/17 | ||
SB | SAE-AS22759/32 | NF | SAE-AS81381/18 | ||
SC | SAE-AS22759/33 | NG | SAE-AS81381/19 | ||
SD | SAE-AS22759/34 | NH | SAE-AS81381/20 | ||
SE | SAE-AS22759/35 | NK | SAE-AS81381/21 | ||
SM | SAE-AS22759/41 | NL | SAE-AS81381/22 | ||
SN | SAE-AS22759/42 | H | SAE-AS8777,MS25471 | ||
SP | SAE-AS22759/43 | F | SAE-AS8777,MS27110 | ||
SR | SAE-AS22759/44 | ||||
SS | SAE-AS22759/45 | ||||
ST | SAE-AS22759/46 | ||||
SV | SAE-AS22759/47 | ||||
SW | SAE-AS22759/48 | ||||
SX | SAE-AS22759/49 | ||||
SY | SAE-AS22759/50 |
屏蔽代码 | |||
单层屏蔽代码 | 双层屏蔽代码 | 屏蔽材料 | 工作温度 |
U | — | 非屏蔽 | — |
T | V | 镀锡铜,圆形 | 150°C |
S | W | 镀银铜,圆形 | 200°C |
N | Y | 镀镍铜,圆形 | 260°C |
F | Z | 不锈钢 | 400°C |
C | R | 镀镍铜27%,圆形 | 400°C |
M | K | 镀银铜合金,圆形 | 200°C |
P | L | 镀镍铜合金,圆形 | 260°C |
G | A | 镀银铜,扁平 | 200°C |
H | B | 镀银高强度铜合金,扁平 | 200°C |
NF | ND | 镀镍铜,扁平编织 | 260°C |
J | D | 镀锡铜,扁平编织 | 150°C |
E | X | 镀镍高强度铜合金,扁平 | 260°C |
I | Q | 镍铬合金,扁平 | 400°C |
$ | + | 厚镀银铜,扁平 | 200°C |
护套代码 | |||
单层护套代码 | 双层护套代码 | 护套材料 | 工作温度 |
0 | 0 | 没有护套 | —- |
1 | 51 | 挤压白色PVC | 90°C |
2 | 52 | 挤出透明聚酰胺 | 105°C |
3 | 53 | 聚酯胶带上的白色聚酰胺编织物 | 105°C |
4 | 54 | 涤纶胶带上的涤纶编织物 | 150°C |
5 | 55 | 挤压透明FEP | 200°C |
6 | 56 | 挤压或胶带白色PTFE | 260°C |
7 | 57 | 聚四氟乙烯胶带上的白色玻璃编织PTFE | 260°C |
8 | 58 | 交联白色挤压PVDF | 150°C |
9 | 59 | 挤压白色FEP | 200°C |
10 | 60 | 挤压透明PVDF | 125°C |
11 | 61 | 聚酰亚胺胶带FEP | 200°C |
12 | 62 | 聚酰亚胺超过FEP包裹的聚酰亚胺胶带 | 200°C |
14 | 64 | 挤压白色ETFE | 150°C |
15 | 65 | 挤压透明ETFE | 150°C |
16 | 66 | 聚酰胺编织物上的PTFE胶带 | 200°C |
17 | 67 | 挤压白色ECTFE | 150°C |
18 | 68 | 挤压透明ECTFE | 150°C |
20 | 70 | 挤压白色PFA | 260°C |
21 | 71 | 挤压透明PFA | 260°C |
22 | 72 | 聚酰亚胺超过FEP包裹的聚酰亚胺胶带 | 200°C |
23 | 73 | 挤压,白色,改性XLETFE | 200°C |
24 | 74 | 白色聚酰胺PTFE胶带,FEP | 260°C |
25 | 75 | 聚酰胺编织物上的光滑PTFE胶带 | 260°C |
26 | 76 | 挤压,白色改性XLETFE | 200°C |
