M85049 - 军用规格后壳和连接器配件
M85049
一般信息
首先,Mil-C 85049系列已被AS85049取代。
AS85049标准涵盖了从圆形到矩形连接器附件的大部分需求,适用于军事和航空航天应用。
此规范适用于此行业中最常用的电气连接器,例如:MIL-DTL-38999系列I - MIL-DTL-38999系列II - MIL-DTL-38999系列III - MIL-DTL-38999系列IV - MIL -DTL-83723系列III - MIL-DTL-26482系列II - MIL-DTL-5015-EN3646-EN2997-EN3645 -MIL-DTL-24308。

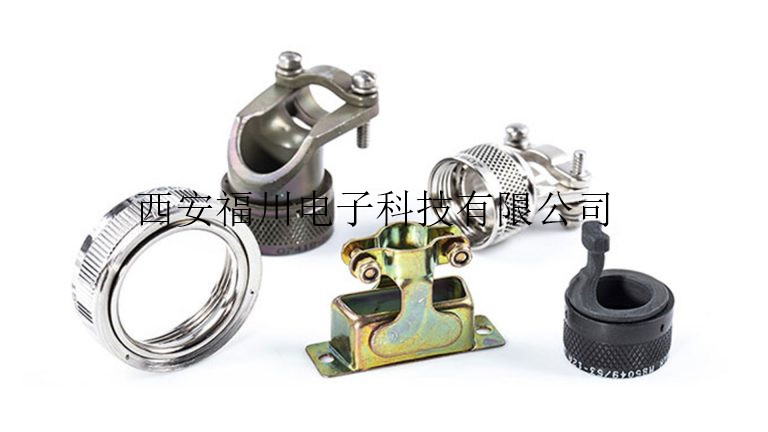

西安福川电子科技有限公司提供各种DLA QPL后壳,具体取决于所使用的连接器和应用要求。
为了满足您对项目的期望和要求,我们的优惠包括以下内容:
应变消除夹:经济有效的解决方案电缆保持
灌封靴:电缆密封的简易解决方案
收缩靴适配器:适合热缩靴
非环境:保护不需要密封的电缆
环保:此选项包括一个可以提供出色密封保护的索环
EMI / RFI:从绑带后壳选项到带有360°屏幕终端的夹紧版本
这种非详尽的后壳类型列表是市场上使用最多的,但可根据要求提供更多选项。
此外,通常这些后壳可提供以下配置:90°,45°和直线。
为了跟上连接器材料的重量减轻趋势,西安福川电子科技有限公司在复合版本下提供AS85049后壳。
标准规范 | 名称描述 |
M85049 | 连接器附件,通用规范 |
M85049/1 | 连接器附件,后壳,耐环境,电缆密封,直式,接地,无应变消除,类别1C,应用于MIL-C-5015焊接,MS310X类别A,B,C,K连接器 |
M85049/2 | 连接器附件,后壳,耐环境,电缆密封,直式,类别1,应用于MIL-C-5015焊接,MS310X系列A,B,C,K连接器 |
M85049/3 | 连接器附件,后壳,电缆密封,直式,类别1A,应用于MIL-C-22992连接器,系列C,J,R) |
M85049/4 | 连接器附件,后壳,电缆密封,直式,加紧,类别1A,应用于MIL-C-22992连接器,系列C,J,R |
M85049/5 | 连接器附件,后壳,电缆密封,直式,加紧,类别1A,应用于MIL-DTL-22992连接器,系列C,J,R |
M85049/6 | 连接器附件,后壳,耐环境,电缆密封,45度弯式,屏蔽端接,类别1A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/7 | 连接器附件,后壳,耐环境,电缆密封,45度弯式,类别1A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器. |
M85049/8 | 连接器附件,后壳,耐环境,电缆密封,90度弯式,屏蔽端接,类别1A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/9 | 连接器附件,后壳,耐环境,电缆密封,90度弯式,类别1A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/10 | 连接器附件,后壳,耐环境,电缆密封,直式,屏蔽端接,类别1A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/11 | 连接器附件,后壳,耐环境,电缆密封,直式,类别1A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器. |
M85049/14 | 连接器附件,后壳,直式,自锁,类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/15 | 连接器附件,应力消除,45度弯式,自锁,类别4C,应用于MIL-C-38999系列III,IV连接器 |
M85049/16 | 连接器附件,应力消除,90度弯式,自锁,类别4C,应用于MIL-C-38999系列III,IV连接器 |
M85049/17 | 连接器附件,后壳,耐环境,直式,屏蔽端接,类别2B,应用于MIL-C-27599系列I,MIL-C-38999系列I,II连接器 |
M85049/18 | 连接器附件,后壳,耐环境,直式,RFI/EMI,类别2B,应用于MIL-C-38999系列III,IV连接器 |
M85049/19 | 连接器附件,后壳,非环境,直式,RFI/EMI,类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/20 | 连接器附件,后壳,直式,RFI/EMI类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/21 | 连接器附件,后壳,非环境,直式,类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/23 | 连接器附件,后壳,非环境,45度弯式,屏蔽端接,类别3A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/24 | 连接器附件,后壳,非环境,90度弯式,屏蔽端接,类别3A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/25 | 连接器附件,后壳,非环境,直式,屏蔽端接,类别3A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/26 | 连接器附件,后壳,非环境,直式,屏蔽端接,类别3A,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/27 | 连接器附件,后壳,非环境,直式,自锁,非自锁,类别3B,应用于MIL-C-38999系列I,II连接器 |
M85049/28 | 连接器附件,后壳,非环境,直式,屏蔽端接,类别3B,应用于Mil-C-83733连接器 |
M85049/29 | 连接器附件,后壳,非环境,直式,屏蔽端接,类别3B,应用于MIL-C-27599系列I,MIL-C-38999系列I,II连接器 |
M85049/30 | 连接器附件,后壳,非环境,直式,个人屏蔽终端,类别3B,应用于MIL-C-38999系列I,II连接器 |
M85049/31 | 连接器附件,后壳,非环境,直式,自锁,非自锁,类别3B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/32 | 连接器附件,后壳,非环境,90度弯式,屏蔽端接,类别3C,应用于MIL-C-38999系列I,II连接器 |
M85049/33 | 连接器附件,后壳,非环境,直式,屏蔽端接,类别3C,应用于MIL-C-38999系列I,II连接器 |
M85049/34 | 连接器附件,后壳,非环境,螺纹,适配器,类别3C,应用于MIL-C-26482系列I螺母锁紧插座连接器 |
M85049/36 | 连接器附件,后壳,非环境,直式,屏蔽端接,类别3B,应用于MIL-C-27599系列I,MIL-C-38999系列I,II连接器 |
M85049/37 | 连接器附件,后壳,非环境,分支90度弯式,EMI/RFI端接,类别3B,应用于MIL-C-38999系列I,II连接器 |
M85049/38 | 连接器附件,应力消除,直式,自锁,非自锁,类别4C,应用于MIL-C-38999系列III,IV连接器 |
M85049/39 | 连接器附件,应力消除,90度弯式,自锁,非自锁,类别4C,应用于MIL-C-38999系列III,IV连接器 |
M85049/41 | 连接器附件,非耐环境,应力消除,直式,类别4C,应用于MIL-C-5015焊接,MS310X系列A,B,C,K连接器 |
M85049/42 | 连接器附件,非耐环境,应力消除,直式,类别4A,应用于MIL-C-5015焊接,MS310X系列A,B,C,K连接器 |
M85049/43 | 连接器附件,应力消除,非环境,45度弯式,类别4B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/44 | 连接器附件,应力消除,直式,类别4C,应用于MIL-C-83733连接器 |
M85049/45 | 连接器附件,应力消除,直式,非金属,类别4C,应用于MIL-C-27599系列I,MIL-C-38999系列I,II连接器 |
M85049/46 | 连接器附件,应力消除,90度弯式,非金属,类别4C,应用于MIL-C-27599系列I,MIL-C-38999系列I,II连接器 |
M85049/47 | 连接器附件,应力消除,90度弯式,自锁,非自锁,类别4B,应用于MIL-C-38999系列I,II连接器 |
M85049/48 | 连接器附件,应力消除,直式,类别4C,应用于MIL-C-24308连接器 |
M85049/49 | 连接器附件,应力消除,直式,自锁,非自锁,类别4B,MIL-C-38999系列I,II连接器 |
M85049/50 | 连接器附件,应力消除,90度弯式,类别4C,应用于MIL-C-24308连接器 |
M85049/51 | 连接器附件,应力消除,非环境,90度弯式,自锁,非自锁,类别4B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/52 | 连接器附件,应力消除,非环境,自锁,非自锁,直式,类别4B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/53 | 连接器附件,应力消除,非环境,直式,类别4C,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/54 | 连接器附件,应力消除,非环境,45度弯式,类别4C,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/55 | 连接器附件,应力消除,非环境,90度弯式,自锁,非自锁,类别4C,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/56 | 连接器附件,应力消除,直式,类别4C,MIL-C-38999系列I,II连接器 |
M85049/57 | 连接器附件,应力消除,45度弯式,自锁,非自锁,类别4C,MIL-C-38999系列I,II连接器 |
M85049/58 | 连接器附件,环,灌封套,类别5,MIL-C-38999系列I,II连接器 |
M85049/59 | 连接器附件,适配器,热缩套,类别5,应用于MIL-C-22992连接器,系列C,J,R) |
M85049/60 | 连接器附件,适配器,热缩套,类别5,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/61 | 连接器附件,环,灌封套,类别5,应用于MIL-C-27599连接器 |
M85049/62 | 连接器附件,适配器,热缩套,类别5,应用于MIL-C-38999系列I,II连接器 |
M85049/63 | 连接器附件,应力消除,90度弯式,自锁,非自锁,类别4C,MIL-C-38999系列I,II连接器 |
M85049/64 | 连接器附件,应力消除,分支,直式,类别4C,MIL-C-38999系列I,II连接器 |
M85049/65 | 连接器附件,应力消除,分支,90度弯式,类别4C,MIL-C-38999系列I,II连接器 |
M85049/69 | 连接器附件,适配器,热缩套,类别5,MIL-C-38999系列III,IV连接器 |
M85049/74 | 连接器附件,灌封套,类别7,应用于MIL-C-85049/61灌封套环 |
M85049/75 | 连接器附件,灌封套,类别7,应用于MIL-C-85049/58灌封套环 |
M85049/76 | 连接器附件,后壳,耐环境,90度弯式,屏蔽端接,类别2B,非自锁,MIL-C-38999系列I,II连接器 |
M85049/77 | 连接器附件,后壳,耐环境,45度弯式,屏蔽端接,类别2B,非自锁,MIL-C-38999系列I,II连接器 |
M85049/78 | 连接器附件,后壳,耐环境,45度弯式,屏蔽端接,类别2B,非自锁,MIL-C-38999系列III,IV连接器 |
M85049/79 | 连接器附件,后壳,耐环境,90度弯式,屏蔽端接,类别2B,非自锁,MIL-C-38999系列III,IV连接器 |
M85049/80 | 连接器附件,虚拟接触件,#12,8,类别7,应用于MIL-C-38999连接器 |
M85049/81 | 连接器附件,密封塞,#10,类别7,应用于MIL-C-38999连接器 |
M85049/82 | 连接器附件,后壳,直式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/83 | 连接器附件,后壳,45度弯式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/84 | 连接器附件,后壳,90度弯式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-5015压接,MIL-C-26482系列2,MIL-C-81703系列3,MIL-C-83723系列III连接器 |
M85049/85 | 连接器附件,后壳,直式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-38999系列I,II连接器 |
M85049/86 | 连接器附件,后壳,45度弯式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-38999系列I,II连接器 |
M85049/87 | 连接器附件,后壳,90度弯式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-38999系列I,II连接器 |
M85049/88 | 连接器附件,后壳,直式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/89 | 连接器附件,后壳,45度弯式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/90 | 连接器附件,后壳,90度弯式,自锁,屏蔽扎带端接,RFI/EMI,热缩套,类别3B,应用于MIL-C-38999系列III,IV连接器 |
M85049/91 | 连接器附件,复合材料,应力消除,直式自锁,类别4C,应用于MIL-C-38999系列III,IV连接器 |
M85049/92 | 连接器附件,复合材料,应力消除,90度弯式,自锁,类别4C,应用于MIL-C-38999系列III,IV连接器 |
M85049/93 | 连接器附件,终端,屏蔽分体支撑环,复合材料,非环境,直式,类别7 |
M85049/94 | 连接器附件,安装法兰,全安装边缘,I,重型 |
M85049/95 | 连接器附件,安装法兰,3/4安装边缘,II,中型 |
M85049/96 | 连接器附件,安装法兰,1/4安装边缘,III,轻型 |
M85049/103 | 连接器附件,复合材料,RFI/EMI,应力消除,直式,自锁,类别3C,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/104 | 连接器附件,复合材料,RFI/EMI,应力消除,45度弯式,自锁,类别3C,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/105 | 连接器附件,复合材料,RFI/EMI,应力消除,90度弯式,自锁,类别3C,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/109 | 连接器附件,后壳,直式,自锁,非自锁,预附接屏蔽端接,RFI/EMI,热缩套,类别3B,应用于MIL-DTL-83723系列III,MIL-DTL-5015系列I,II,AS81703系列III,MIL-C-26482系列II连接器 |
M85049/111 | 连接器附件,后壳,90度弯式,自锁,非自锁,预附接屏蔽端接,RFI/EMI,热缩套,类别3B,应用于MIL-DTL-83723系列III,MIL-DTL-5015系列I,II,AS81703系列III,MIL-C-26482系列II连接器 |
M85049/112 | 连接器附件,后壳,直式,自锁,非自锁,预附接屏蔽端接,RFI/EMI,热缩套,类别3B,应用于MIL-DTL-38999系列I,II连接器 |
M85049/114 | 连接器附件,后壳,90度弯式,自锁,非自锁,预附接屏蔽端接,RFI/EMI,热缩套,类别3B,应用于MIL-DTL-38999系列I,II连接器 |
M85049/115 | 连接器附件,后壳,直式,自锁,非自锁,预附接屏蔽端接,RFI/EMI,热缩套,类别3B,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/117 | 连接器附件,后壳,90度弯式,自锁,预附接屏蔽端接,RFI/EMI,热缩套,类别3B,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/118 | 连接器附件,应力消除,直式,自锁,非自锁,类别4B,应用于MIL-DTL-5015压接,MIL-C-26482系列2,AS81703系列3,MIL-DTL-83723系列III连接器 |
M85049/120 | 连接器附件,应力消除,90度弯式,自锁,类别4B,应用于MIL-DTL-5015压接,MIL-DTL-26482系列2,AS81703系列3,MIL-DTL-83723系列III连接器 |
M85049/121 | 连接器附件,应力消除,直式,自锁,非自锁,类别4C,应用于MIL-DTL-38999系列I,II连接器 |
M85049/123 | 连接器附件,应力消除,90,自锁,非自锁,类别4C,应用于MIL-DTL-38999系列I,II连接器 |
M85049/124 | 连接器附件,应力消除,直式,自锁,类别4C,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/126 | 连接器附件,应力消除,90度弯式,自锁,非自锁,类别4C,应用于MIL-DTL-38999系列III,IV连接器 |
M85049/127 | 连接器附件,衬条,类别7,应用于SAE-AS85049/118,/120,/121,/123,/124,/126 |
M85049/128 | 连接器附件,后壳,屏蔽扎带,类别7,应用于AS85049/82-/90,/93,/109-/117 |
M85049/130 | 连接器附件,垫圈材料,导电,非导电,法兰安装,类别7 |
M85049/131 | 连接器附件,光纤后壳,直式,自锁,类别3B,应用于MIL-DTL-38999系列III,SAEAS5590/1连接器 |
M85049/132 | 连接器附件,光纤后壳,45度弯式,自锁,类别3B,应用于MIL-DTL-38999系列III,SAE-AS5590/1连接器 |
M85049/133 | 连接器附件,光纤后壳,90度弯式,自锁,类别3B,应用于MIL-DTL-38999系列III,SAE-AS5590/1连接器 |
M85049/134 | 连接器附件,光纤后壳sFiller插头,类别7 |
M85049/135 | 连接器附件,光纤后壳,分支,直式,自锁,类别3B,应用于MIL-DTL-38999系列III,AS5590/1连接器 |
M85049/136 | 连接器附件,光纤后壳,分支,45度弯式,自锁,类别3B,应用于MIL-DTL-38999系列III,AS5590/1连接器 |
M85049/137 | 连接器附件,光纤后壳,分支,90度弯式,自锁,类别3B,应用于MIL-DTL-38999系列III,AS5590/1连接器 |
M85049/138 | 连接器附件,塑料防尘盖,类别9 |
M85049/139 | 套管,电缆夹到电缆,伸缩,应用于AS85049电缆夹,类别9 |
M85049/140 | 连接器附件,靴子,热缩,直式,类别9 |
M85049/141 | 连接器附件,靴子,热缩,90度弯式,类别9 |
M85049/142 | 连接器附件,套管,过渡,热缩,类别9 |
M85049/143 | 连接器附件,后壳,应力消除,类别4C,应用于AS81714,#22,20,16终端连接块 |
