EN2997 - 适用于所有类型商业和军事应用的圆形电气连接器

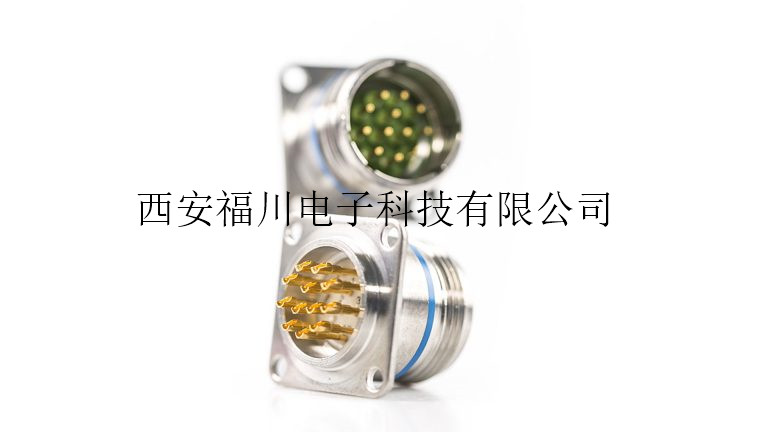

EN2997系列连接器
一般信息
EN2997系列是一款增强型连接器,专用于极端环境中的应用,例如发动机飞机应用,其中振动,EMI和高温问题是最受关注的。 EN2997符合MIL-DTL-83723标准,主要用于航空航天等高性能要求。

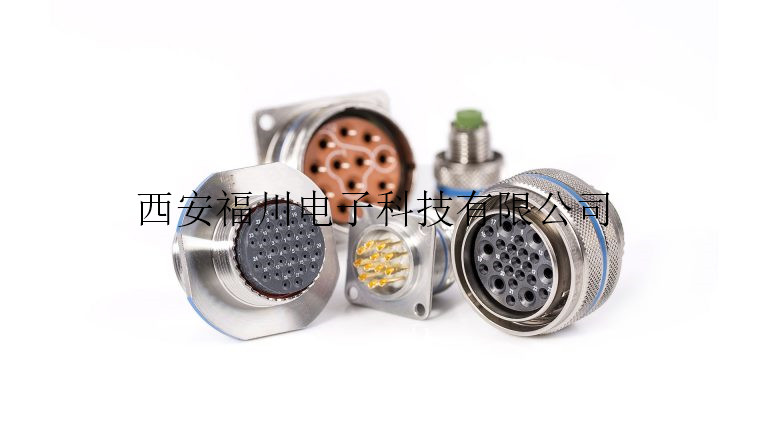

EN2997系列连接器提供多种布局,包括信号,功率或混合信号和功率Quadrax。
集成的后壳版本也可用于满足所有发动机制造商的要求,例如Rolls Royce规格ESC15,ESC16。
EN2997
技术信息
螺纹/螺钉联轴器系统:抗振动能力最强
可与MIL-C-83723系列III互配并可互换
RFI屏蔽插头
镀金压接触点,尺寸20至04
工作温度:
-65°C至+ 175°C(W型)
-65°C至+ 200°C(版本R,A和K)
-65°C至+ 260°C(E型)
特征:
自锁系统
舀证明版
集成后壳版本
对某些液体的抵抗力
EN2997 | RS | 6 | 0803 | A | N |
注册代码 | 材料镀层 | 壳体类型 | 孔组排列 | 触点类型 | 键槽定位 |
连接器 | |
W | 密封插头,外壳采用橄榄绿色镀镉铝合金,导电表面,500小时耐盐雾,压接触点。 |
WS | 密封插头和插座,外壳采用橄榄绿色镀镉铝合金,导电表面,500小时耐盐雾,压接触点,带接地弹簧系统的插头 |
K | 密封插头,外壳采用钝化不锈钢,耐盐雾500小时,压接触点,防火 |
KV | 密封插头,带钝化不锈钢外壳,耐盐雾500小时,压接触点,防火,高振动 |
SV | 密封插头和插座,带钝化不锈钢外壳,500小时耐盐雾,压接触点,防火,高振动,带接地弹簧系统的插头, |
R | 密封插头,外壳采用镀镍铝合金制成,48小时耐盐雾,压接触点 |
RS | 密封插头和插座,外壳采用镀镍铝合金制成,48小时耐盐雾,压接触点,带接地弹簧系统的插头 |
S | 密封插头和插座,带钝化不锈钢外壳,500小时耐盐雾,压接触点,防火,带接地弹簧系统的插头 |
Y | 密封插座,外壳采用钝化不锈钢,耐盐雾500小时,焊接触点 |
KE | 密封插头,外壳采用钝化不锈钢,耐盐雾500小时,压接触点 |
SE | 密封插头和插座,带钝化不锈钢外壳,500小时耐盐雾,压接触点,防火,带接地弹簧系统的插头 |
YE | 密封插座,外壳采用钝化不锈钢,耐盐雾500小时,焊接触点 |
防尘盖 | |
K | 插入钝化耐腐蚀钢的防护罩,耐盐雾500小时 - 最高工作温度200°C连续 |
R | 插座或插头镀镍铝合金保护罩,48小时耐盐雾 - 最高工作温度200°C连续 |
W | 插座或插头的保护盖,橄榄绿色镀镉铝合金,耐盐雾500小时 - 最高工作温度175°C连续 |
KE | 插座或插入钝化耐腐蚀钢的保护罩,耐盐雾500小时 - 最高工作温度260°C峰值 |
虚拟插座 | |
K | 虚拟插座采用钝化不锈钢制成,耐盐雾500小时 |
R | 镀镍铝合金假人插座,48小时耐盐雾 |
W | 橄榄绿色镀镉铝合金假人容器,耐盐雾500小时 |
KE | 虚拟容器采用钝化耐腐蚀钢,耐盐雾500小时 |
