M23053 - 电绝缘套管产品
一般信息
首先,Mil-DTL-23053热缩套管的规格已被取消并被SAE-AMS-DTL-23053取代。

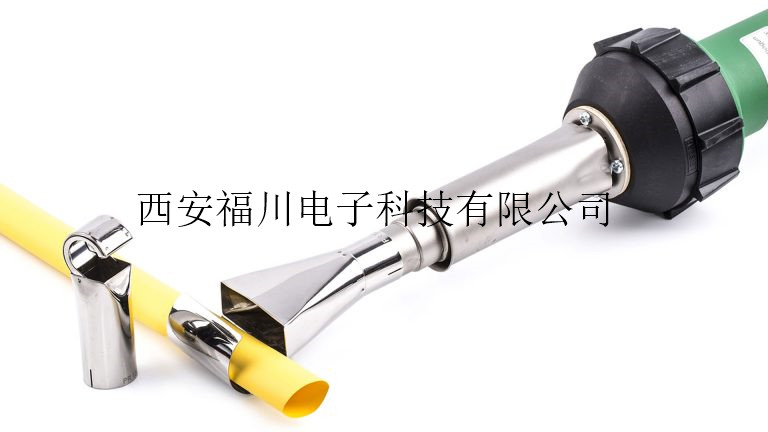

本规范规定了各种类型和颜色的电绝缘套管的要求,它们在加热时会收缩到预定的尺寸(加热枪或热枪)

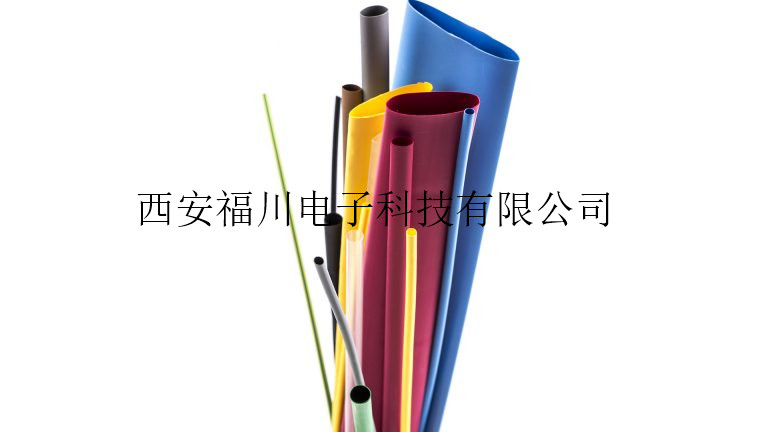

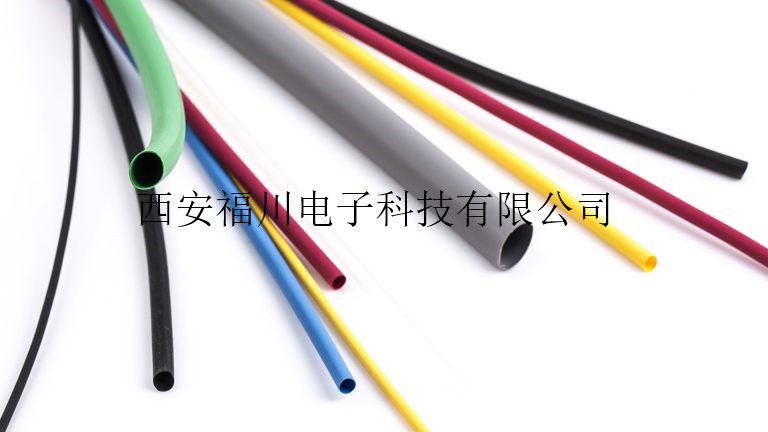

绝缘热缩管有多种材料,颜色和尺寸可供选择,并以易于使用的形式提供,如线轴或棒。
对于大多数密封应用,建议使用名为双壁版本的选项。
当对该版本施加热量时,管道内部的粘合剂衬里材料被激活以改善密封。
热缩管用于替代绝缘,捆扎和颜色识别。
此外,M23053是保护电线和电缆免受有害元素(如水,油,酸和其他环境危害)的好方法。
要确定符合您应用的合适热缩套管,您必须首先选择“收缩率”(以及收缩前后套管的直径)。
热收缩率根据其最终形式给出原始热缩管的尺寸。
最受欢迎的比例是:
2:1 - 一旦加热,该HST将变为其原始尺寸的一半。
3:1 - 一旦加热,该HST将是其原始尺寸的三分之一。
4:1 - 一旦加热,该HST将是其原始尺寸的四分之一。
M23053/XX | –X | XX | –X |
标准规范 | 类别 | 尺寸标识 | 指定颜色 |
标准规范 | 主称代码 | 名称描述 |
SAE-AMS-DTL-23053 | 绝缘套管,热缩,通用规范 | |
SAE-AMS-DTL-23053/1 | M23053/01 | 绝缘套管,热缩,交联氯化聚烯烃,柔性 |
SAE-AMS-I-23053/2 | M23053/02 | 绝缘套管,热缩,聚氯乙烯,柔性,交联,非交联 |
SAE-AMS-I-23053/3 | M23053/03 | 绝缘套管,热缩,聚氯乙烯,半刚性,交联,非交联 |
SAE-AMS-DTL-23053/4 | M23053/04 | 绝缘套管,热缩,聚烯烃,双壁,外壁交联 |
SAE-AMS-DTL-23053/5 | M23053/05 | 绝缘套管,热缩,聚烯烃,柔性,交联 |
SAE-AMS-DTL-23053/6 | M23053/06 | 绝缘套管,热缩,聚烯烃,半刚性,交联 |
SAE-AMS-DTL-23053/7 | M23053/07 | 绝缘套管,热缩,聚烯烃,对苯二酸盐,非交联 |
SAE-AMS-DTL-23053/8 | M23053/08 | 绝缘套管,热缩,聚偏氟乙烯,半刚性,交联 |
SAE-AMS-DTL-23053/10 | M23053/10 | 绝缘套管,热缩,硅橡胶,柔性 |
SAE-AMS-DTL-23053/11 | M23053/11 | 绝缘套管,热缩,FEP,非交联 |
SAE-AMS-DTL-23053/12 | M23053/12 | 绝缘套管,热缩,聚四氟乙烯 |
SAE-AMS-DTL-23053/13 | M23053/13 | 绝缘套管,热缩,含氟弹性体,柔性 |
SAE-AMS-DTL-23053/14 | M23053/14 | 绝缘套管,热缩,乙烯-四氟乙烯含氟聚合物,半刚性 |
SAE-AMS-DTL-23053/15 | M23053/15 | 绝缘套管,热缩,聚烯烃,厚壁,涂层,柔性,外壁交联 |
SAE-AMS-DTL-23053/16 | M23053/16 | 绝缘套管,热缩,交联,弹性体聚烯烃,柔性 |
SAE-AMS-DTL-23053/17 | M23053/17 | 绝缘套管,热缩,阻燃,改性聚烯烃,柔性,交联 |
SAE-AMS-DTL-23053/18 | M23053/18 | 绝缘套管,热缩,改性氟聚合物,交联 |
