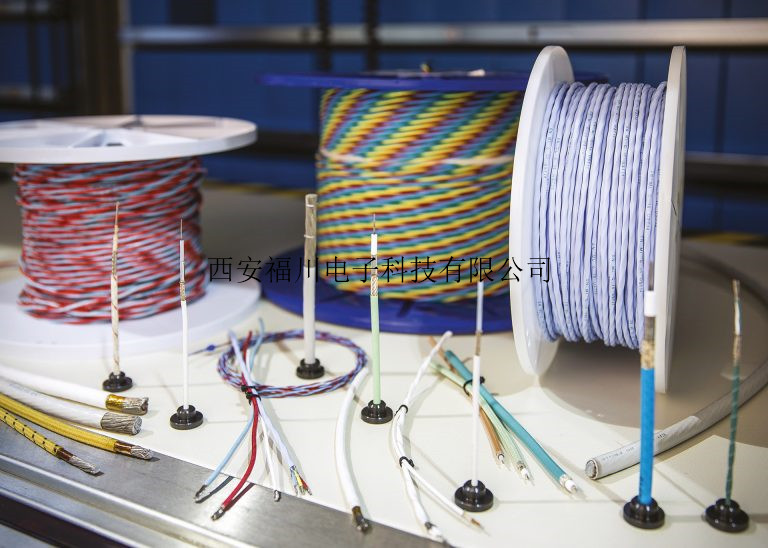

航空航天数据网络的需求日益增长 - 应用范围从监控和管理飞行数据和客舱管理系统到飞行中的乘客通信。 是一种强大的解决方案,适用于在恶劣环境中需要灵活,重量轻,低损耗,高温解决方案的应用。 可靠的航空航天数据电缆是高质量,高性能的产品,专为要求苛刻的民用和军用应用而设计。除电缆外,还集成了大量连接器,旨在优化性能。
航空航天以太网电缆概述
航空航天以太网电缆组件
航空以太网连接器
航空航天USB电缆概述
航空航天USB电缆组件
航空航天以太网电缆
西安福川电子科技有限公司包括1对,2对,4对和四轴100欧姆屏蔽以太网电缆,可承载高达10G性能的高速数据。 电缆以轻便,灵活,低损耗,高温和可激光标记的解决方案而闻名,可满足苛刻的高速数据要求。
以太网民用和军用航空应用包括:
以太网通信骨干
小屋管理
机上娱乐
航空电子网络
高清视频
航空以太网供电(PoE)电缆
西安福川电子科技有限公司以太网供电(PoE)10/100 Base-T(CAT5e)电缆通过允许网络电缆传输电力,为要求苛刻的应用提供可靠的数据和电力传输。 PoE电缆经过优化,可作为系统无法轻松移动或接线的环境中的最后一条有线链路。
PoE民用和军用航空航天应用包括:
机上娱乐
IP监控摄像头
无线接入点
VoIP通信
智能照明
航空航天USB电缆
西安福川电子科技有限公司USB飞机电缆旨在满足USB 2.0和3.1规范要求,支持高达10千兆位的高速数据传输。该系列产品包括带有胶带夹套的电缆,适用于需要轻质,灵活,高温和激光可标记解决方案的系统。
USB民用和军用航空航天应用包括:
机上娱乐
高清视频
移动避难所
地面车辆
航空航天特种电缆
西安福川电子科技有限公司为航空电子数据总线和CANbus应用提供各种专业航空航天数据电缆,包括ARINC 429(70欧姆),MIL-STD-1553(77欧姆),ASCB(125欧姆)和光纤通道。
订货代码 | 双绞对 | AWG | 绞合导体 | 应用 | 描述 | 重量 (kg/100 m) | 电缆外径 (mm) | 温度范围 ℃ |
E5E2222-D | 1 | 22 | 镀银铜 | 10/100 BASE-T (CAT5e) | 低偏移,两个带有排扰线和激光标记护套的护套 | 3.40 | 4.57 | 200 |
E10222 | 1 | 22 | 镀锡铜 | 10/100 BASE-T (CAT5e) | 两个带有激光标记护套的护套 | 3.40 | 4.80 | 150 |
E5E2224-D | 1 | 24 | 镀银铜合金 | 10/100 BASE-T (CAT5e) | 低偏移,两个带有排扰线和激光标记护套的护套 | 3.00 | 4.06 | 200 |
E10224 | 1 | 24 | 镀银铜 | 10/100 BASE-T (CAT5e) | 两个屏蔽与蓝色含氟聚合物护套 | 3.20 | 4.14 | 200 |
E20224 | 1 | 24 | 镀银铜合金 | 10/100 BASE-T (CAT5e) | 一个带激光标记护套的护套 | 1.60 | 3.58 | 200 |
E12224 | 1 | 24 | 镀锡铜 | 10/100 BASE-T (CAT5e) | 两个带有激光标记护套的护套 | 2.40 | 3.71 | 150 |
E60224 | 1 | 24 | 镀银铜 | 10/100 BASE-T (CAT5e) | 不带防护标记的护套 | 1.30 | 2.59 | 200 |
E13226 | 1 | 26 | 镀银铜合金 | 10/100 BASE-T (CAT5e) | 一个带有柔性胶带包裹的护套,激光标记护套 | 2.50 | 3.40 | 200 |
E10422 | 2 | 22 | 镀银铜 | 10/100 BASE-T (CAT5e) | 两个屏蔽与蓝色含氟聚合物护套 | 5.50 | 7.94 | 200 |
E40424 | 2 | 24 | 镀银铜 | 10/100 BASE-T (CAT5e) | 两个带有激光标记护套的护套 | 4.10 | 5.28 | 200 |
E10424 | 2 | 24 | 镀银铜 | 10/100 BASE-T (CAT5e) | 两个屏蔽与蓝色含氟聚合物护套 | 4.90 | 5.28 | 200 |
E12424 | 2 | 24 | 镀锡铜 | 10/100 BASE-T (CAT5e) | 两个带有激光标记护套的护套 | 3.40 | 5.28 | 150 |
E20424 | 2 | 24 | 镀银铜 | 10/100 BASE-T (CAT5e) | 带蓝色含氟聚合物护套的单独屏蔽线对和排扰线 | 6.20 | 6.73 | 200 |
E13426 | 2 | 26 | 镀银铜合金 | 10/100 BASE-T (CAT5e) | 一个带激光标记护套的护套 | 2.90 | 3.99 | 200 |
E6A6824 | 4 | 24 | 镀银铜合金 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 柔软的胶带包裹,激光标记护套 | 6.50 | 6.60 | 200 |
E6A5824 | 4 | 24 | 镀银铜合金 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 低偏移,单独屏蔽双绞线,柔性带包裹,激光标记护套 | 6.30 | 6.48 | 200 |
E6A0824 | 4 | 24 | 镀银铜 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 蓝色含氟聚合物护套 | 7.90 | 6.99 | 200 |
E6A2824 | 4 | 24 | 镀锡铜 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 激光标记白色fluropolymer护套 | 6.80 | 6.99 | 150 |
E50824 | 4 | 24 | 镀银铜 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 蓝色含氟聚合物护套 | 7.40 | 6.73 | 200 |
DV0824 | 4 | 24 | 镀银铜合金 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 低偏移,单独屏蔽和护套 | 11.50 | 8.89 | 200 |
E6A6826 | 4 | 26 | 镀银铜合金 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 柔软的胶带包裹,激光标记护套 | 4.80 | 5.59 | 200 |
E6A5826 | 4 | 26 | 镀银铜合金 | 100/1000/10G BASE-T (CAT5e and CAT6A) | 低偏移,单独屏蔽双绞线,柔性带包裹,激光标记护套 | 4.50 | 5.33 | 200 |
E51424 | 4 | 24 | 镀银铜合金 | Quadraxial - 10/100 Base-T (CAT5e) | 两个带有激光标记护套的屏蔽双 | 3.30 | 4.06 | 150 |
E50424 | 4 | 24 | 镀银铜 | Quadraxial - 10/100 Base-T (CAT5e) | 两个带蓝色含氟聚合物护套的屏蔽双 | 4.00 | 4.32 | 200 |
E51426 | 4 | 26 | 镀银铜合金 | Quadraxial - 10/100 Base-T (CAT5e) | 两个带有激光标记护套的屏蔽双 | 2.70 | 3.48 | 150 |
E51428 | 4 | 28 | 镀银铜合金 | Quadraxial - 10/100 Base-T (CAT5e) | 两个带有激光标记护套的屏蔽双 | 1.50 | 2.92 | 200 |
E5E3624 | 24/20 | 镀银铜合金 | 航空以太网供电(PoE)电缆 | 24 AWG数据线和20 AWG电源线 | 6.70 | 6.35 | 200 | |
E5E1724 | 24/22 | 镀锡铜 | 航空以太网供电(PoE)电缆 | 24 AWG数据线和22 AWG电源线 | 5.20 | 5.33 | 150 | |
USB3-2624 | 26/24 | 镀银铜合金 | USB 3.1 | 26 AWG数据线和24 AWG电源线,带有柔性带状护套 | 5.10 | 5.08 | 200 | |
USB2624 | 26/24 | 镀银铜合金 | USB 2.0 | 26 AWG数据线和24 AWG电源线,带有柔性带状护套 | 3.30 | 4.17 | 200 | |
USB2422 | 24/22 | 镀银铜 | USB 2.0 | 24 AWG数据线和22 AWG电源线,带有白色含氟聚合物护套 | 3.60 | 4.57 | 200 | |
D620222 | 22 | 镀锡铜 | 航空航天特种电缆 | 70欧姆,符合ARINC 429白色荧光聚合物激光标记夹克 | 3.90 | 1.06 | 150 | |
D620224 | 24 | 镀锡铜 | 航空航天特种电缆 | 70欧姆,符合ARINC 429清晰的氟聚合物夹克 | 2.50 | 3.45 | 150 | |
D5102QX | 22 | 镀银铜 | 航空航天特种电缆 | Quadraxial带激光标记夹克 | 8.90 | 6.22 | 150 | |
G771553 | 24 | 镀银铜合金 | 航空航天特种电缆 | 78欧姆,符合MIL-STD-1553标准,配有激光标记夹克 | 2.50 | 3.18 | 150 | |
T12243 | 24 | 镀银铜合金 | 航空航天特种电缆 | 125欧姆,符合CANbus和ASCB,带有激光标记护套 | 3.70 | 4.95 | 150 | |
T69654 | 24 | 镀银铜合金 | 航空航天特种电缆 | 125欧姆,符合CANbus和ASCB,带有激光标记护套 | 3.30 | 4.83 | 150 | |
F20424 | 24 | 镀银铜合金 | 航空航天特种电缆 | 150欧姆,与蓝色含氟聚合物护套的光纤通道相遇 | 5.40 | 6.15 | 150 |
