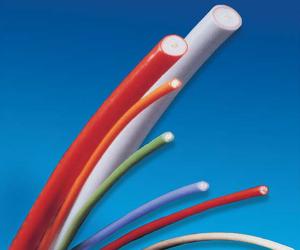

军用飞机的连接线 NEMA HP 3 MIL-W-16878/20
生产各种标准和定制PTFE绝缘线,适用于任何连接应用。 标准产品符合流行的军用标准。 定制版本可满足密封规格,同时提供更小的直径和重量。 作为业界唯一的垂直整合供应商,专有的PTFE胶带包装材料不含针孔且具有最高的均匀性,使我们成为高性能连接线的领导者。
型号ET:MIL-W-16878 / 20,250伏
E型:MIL-W-16878 / 21,600伏
EE型:MIL-W-16878 / 22,1000伏
将mil标准系列扩展为小型42 AWG的超小型系列产品。
结构 | 导体用重叠的PTFE树脂带螺旋缠绕,然后烧结成均匀的质量,符合MIL-W-16878标准 |
温度等级 | -65°C至200°C SPC导体,-65°C至200°C NPC导体,符合MIL-W-16878标准 |
导线 | 镀银铜导线是标准配置。 还可以使用特殊导体,如镀镍铜,不锈钢绞线,高强度铜合金,银,纯镍,铜焊,铜铍铜等。 |
颜色编码 | 标准连接线以纯色供应给MIL-STD-104。 也可根据要求提供条纹。 |
额定电压 | 请参阅下表 |
认证 | 请参阅下表 |
可焊性 | 可以规定表面处理以使绝缘可粘合 |
PTFE Hook-up Wire Type ET
Product Class | NEMA HP 3 (MIL-W-16878/20) |
---|---|
Voltage Rating | 250 Volts |
Approvals | AWG 20 through 32 are listed under Underwriters’ Laboratories, Inc. Style No. 1371 (105°C). No voltage specifi ed. |
Type ET PTFE Hook-up Wire Part Numbers
GORE Part Number | AWG (Stranding) | Conductor Diameter “A” | Outside Diameter “B” Minimum | Outside Diameter “B” Maximum | Nominal Weight Pounds/ 1000 ft |
---|---|---|---|---|---|
G01A010 | 20 (7/28) | 0.038” | 0.048” | 0.052” | 4.2 |
G01A020 | 20 (19/32) | 0.040” | 0.050” | 0.054” | 4.5 |
G01A030 | 22 (7/30) | 0.030” | 0.040” | 0.044” | 2.8 |
G01A040 | 22 (19/34) | 0.032” | 0.040” | 0.044” | 3.0 |
G01A050 | 24 (1) | 0.0201” | 0.030” | 0.034” | 1.7 |
G01A060 | 24 (7/32) | 0.024” | 0.034” | 0.038” | 1.9 |
G01A070 | 24 (19/36) | 0.025” | 0.034” | 0.038” | 2.0 |
G01A080 | 26 (1) | 0.0159” | 0.026” | 0.030” | 1.2 |
G01A090 | 26 (7/34) | 0.019” | 0.029” | 0.033” | 1.3 |
G01A100 | 26 (19/38) | 0.020” | 0.029” | 0.033” | 1.4 |
G01A110 | 28 (1) | 0.0126” | 0.023” | 0.027” | 0.8 |
G01A120 | 28 (7/36) | 0.015” | 0.025” | 0.029” | 0.9 |
G01A130 | 28 (19/40) | 0.0153” | 0.025” | 0.029” | 1.0 |
G01A140 | 30 (1) | 0.010” | 0.020” | 0.024” | 0.59 |
G01A150 | 30 (7/38) | 0.012” | 0.022” | 0.026” | 0.67 |
G01A160 | 30 (19/42) | 0.0125” | 0.022” | 0.026” | 0.70 |
G01A170 | 32 (1) | 0.008” | 0.018” | 0.022” | 0.45 |
G01A180 | 32 (7/40) | 0.0093” | 0.020” | 0.024” | 0.49 |
G01A190 | 32 (19/44) | 0.0099” | 0.020” | 0.024” | 0.53 |
G01A200 | 34 (1) | 0.0063” | 0.016” | 0.020” | 0.34 |
G01A210 | 34 (7/42) | 0.0075” | 0.017” | 0.021” | 0.38 |
