特征
超前电路增强了级联计数器
计数模式下完全同步
模N计数长度的并行异步负载
异步清除
1.2μCMOS(ACTS193)和.6μmcrhcmos工艺
(ACS193)
-闭锁免疫高速
低功耗
单5伏电源
可用的QML Q或V过程柔性包
-16针浸渍
-16导扁平封装
UT54ACS193-SMD 5962-96566 UT54ACTS193-SMD 5962-96567
说明

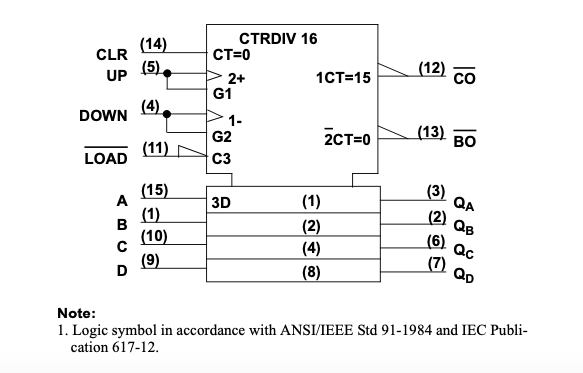

UT54ACS193和UT54ACTS193是同步的4位二进制可逆上下二进制计数器。同步操作是通过让所有触发器同时计时来实现的,这样在接到指令时,输出的变化彼此一致。同步操作消除了通常与异步计数器相关联的输出计数峰值。
四个触发器的输出在计数输入(向上或向下)从低电平转换到高电平时触发。计数的方向取决于哪个计数输入是脉冲的,而另一个计数输入是高的。
计数器完全可编程。可通过将负载输入设为低并在数据输入处输入所需数据,将输出预设为任一电平。输出将改变为与计数脉冲无关的数据输入一致。异步加载允许计数器用作模N除法器,只需使用预设输入修改计数长度。
提供了一个清晰的输入,当应用高电平时,将所有输出强制到低电平。clear函数独立于计数和加载输入。
计数器是为无需外部电路的高效级联而设计的。借频输出(BO)在计数为零且下输入为低时产生低电平脉冲。
类似地,当计数最大时,进位输出(CO)产生一个低电平脉冲
