说明

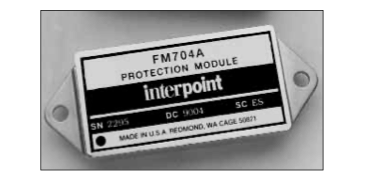

Interpoint的FM-704ATM电磁干扰滤波器和瞬态抑制模块结合了电磁干扰滤波和瞬态保护,以满足军事、航空和工业应用的要求。作为EMI滤波器,FM-704A滤波器减少了来自DC/DC开关变换器的反射纹波电流。作为保护模块,它抑制电源总线上的输入瞬态,以保护转换器和其他下游组件。
MIL-STD噪声管理
当与Interpoint转换器一起使用时,FM-704A EMI滤波器在500khz时将反射的输入纹波电流减少至少60db,在1mhz时减少55db(参见图和电气特性表)。这种衰减使转换器/滤波器组合性能超过MIL-STD-461C的CE03测试。尽管FM-704A滤波器有效地衰减了开关变换器产生的纹波,但它不会抑制应用于其输入端的RF。
温度操作
FM-704A过滤器的额定工作温度为-55°C至+125°C基板温度。为了满足MIL-STD-1275A和MIL-STD-704A的要求,输出功率从105°C时的40瓦线性减额到125°C时的25瓦。见图9。
保护
为保护其自身和转换器,FM-704A滤波器根据以下标准的要求阻止瞬变:
内部功耗
为了将内部功耗保持在安全的工作水平,输入电流在16车辆识别号时不应超过2.5安培,在40车辆识别号时不应超过1.0安培。当FM-704A滤波器与PWM(脉冲宽度调制)转换器一起使用时,Iline将随功率/Vline的变化而变化,在16车辆识别号时最大2.5安培将在40车辆识别号时减小到最大约1安培。允许的最大值可以小于1安培,由线路瞬变和图9的安全工作区域确定。
图9说明了FM-704A滤波器的最大允许内部损耗。要计算消耗的瓦特数,从瞬态(VT)中减去40伏,以确定滤波器的最大电压,并将结果乘以电流(滤波器的输出功率,Pout除以40)。
W=(V-40)x P/40 T输出
例如,输出功率为20瓦,瞬态电压为400伏时:W=(400-40)x 20/40=180
图9的曲线显示,180W可以耗散长达4毫秒。
特征
禁止功能允许FM-704A滤波器用作高压侧开关。当禁止端子(针脚6)保持打开或拉高时,FM-704A滤波器启用。当终端接地时,滤波器关闭输出电源。
软启动功能有助于减少浪涌电流和启动过冲时,过滤器最初供电或当它从抑制模式释放。
当输入电压低于规定水平时,欠压锁定功能关闭输出电源。有关更多信息,请参阅图8。
布局要求
滤波器外壳必须通过低阻抗连接连接到转换器外壳,以最小化EMI。
MIL-STD-704A MIL-STD-461B&C MIL-STD-1275
Panavia SP-P-90001英国标准BS3G100民用飞机D0160B
有关更多信息,请参阅下页的电气特性表。
高达100 V的反向极性尖峰不会损坏滤波器,但尖峰不会被滤波器阻塞。
