主要功能和优点
紧凑的解决方案,节省面板空间
大量配件组合,可满足大多数安装配置
非磁性,不释气
电缆侧:压接/焊料桶/绕线触点
PCB侧:直型和90°PC尾部触点
ESCC 3401,MIL-DTL-24308 M级和GSFC S-311合格(QPL)
描述

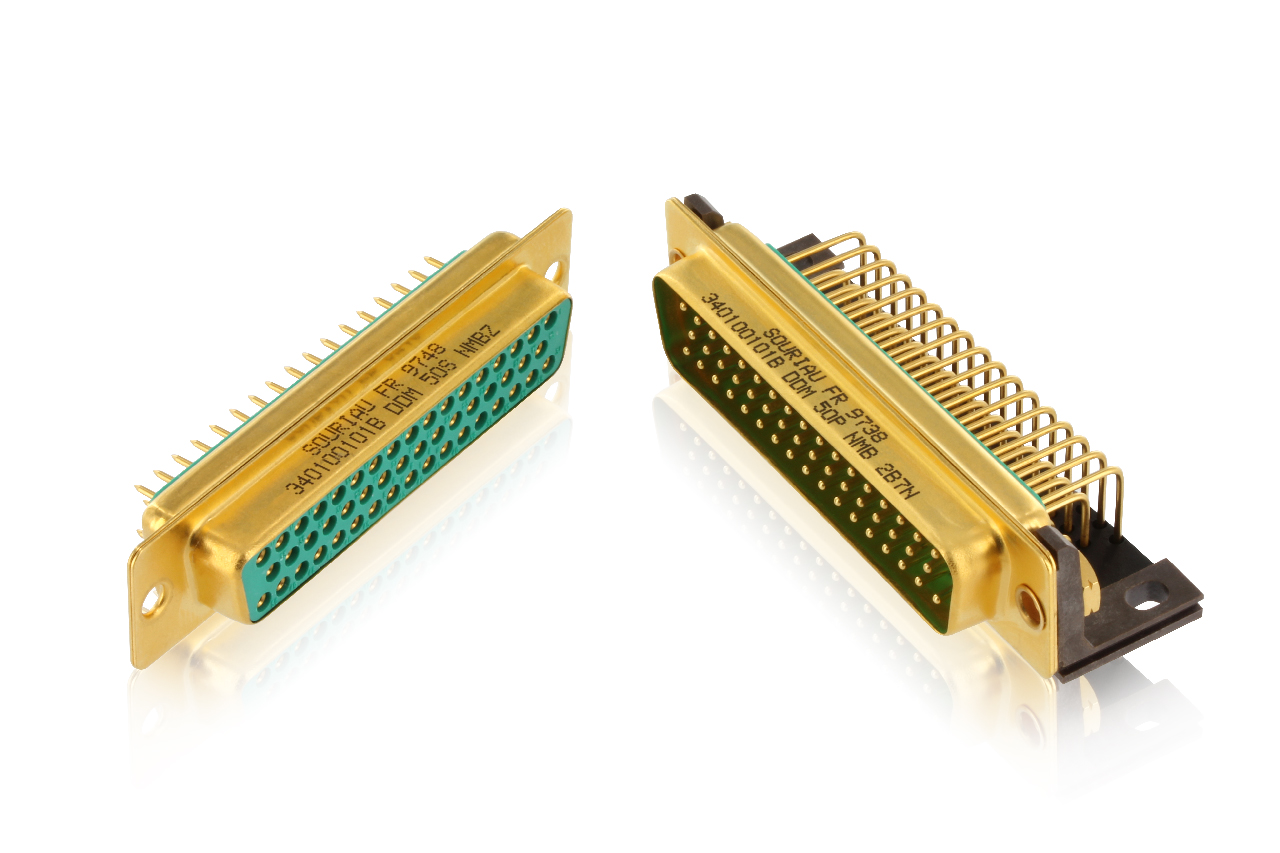

空间级Sub-D系列是一款紧凑型连接器,非常适合应对空间应用中的小型化和重量减轻趋势。
大型产品组合可以满足大多数安装配置。
空间级Sub-D连接器为ESCC 3401,MIL-DTL-24308 M级和GSFC S-311合格(QPL)。
技术数据
环境特征
工作温度:-55°C至+ 125°C
除气:TML <1%; CVCM <0,1%
电气特性
工作电压(海平面):高达300 Vrms
额定电流:每线5至40 A.
资格
QPL,ESCC 3401 / 001,3401 / 002,3401 / 003,3401 / 2020,3401 / 221,3401 / 22,3401 / 072; EPPL在ESCC 3401 / 004,3401 / 40,3401 / 069和组合布局上。
QPL on MIL-DTL-24308 / 5,24308 / 6,24308 / 7,24308 / 8 class M.
GSFC S-311上的QPL
340100801BDBAS70270SN090
340100801BDBAS70272PN090
340100801BDBAS7037924PN090
340100801BDBAS7037924PNDA090
340100801BDBAS706114SN090
340100801BDBAS76G190SN090
340100801BDBAS76G270PN090
340100801BDBAS76G272SN090
340100801BDBAS76G37924SN090
340100801BDBAS76G37924SNDA090
340100801BDBAS76G6114PN090
340100901B006093720
340100902B006091220
340100905B006097220
340100906B006097320
340100907B006093716
340100908B006091216
340100909B006116816
340100910B006116916
340105201B061505PN
340105201B061911PN
340105201B062321PB
340105201B062321PN
340105201B071911SN
340105201B072321SB
340105201B072321SN
340105601B061398PNL
340105601B061398SNL
340105601B061726SNL
340105601B062111SNL
340105601B062507SNL
340105601B062529PNL
340105601B062529SNL
340105601B062535SNL
340105601B071398PNL
340105601B071726PNL
340105601B072111PNL
340105601B072507PN
340106412B006091018A499
340106413B006091020A499
340106419B006090818A499
340106421B006090861A499
340107246BNMB
340107247BNMB
340107248BNMB
340107249BNMB
340107702BMDMA15SFO
340107702BMDMA25PFO
340107702BMDMA31PFO
