R-100,R-075和R-50C插座的顶部装有可更换的探头,在底端装有一个永久性探头。这些插座设计用于混合中心PCB测试。双头探头具有顶部和底部兼容的柱塞。双头插座可提供永久性的底部柱塞,顶部具有可更换的探针。

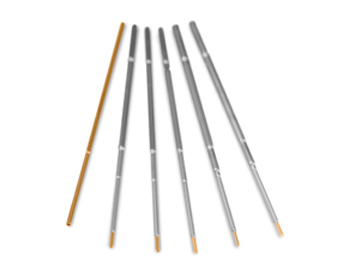

Smiths Interconnect提供两种类型的无线插座。R-100,R-075和R-50C插座在顶端装有一个可更换的探头,在底端装有一个永久性的探头。这些插座设计用于混合中心PCB测试。R-100 / SS和R-SS / SS插座的两侧都有可更换的探头,专为更通用的无线连接而设计。
R-50C-J-DE,R-075-J-DE,R-100-J-DE,R-100 / SS和R-SS / SS系列插座
0.050“,0.075”和0.100“中心
2.70盎司 R-50C,R-075和R-100系列的弹簧力
总长度≤1.555英寸(39.50毫米)
容器 | 插座 OAL | 最大 行程 | 中心 | 探测 |
R-50C-J-DE 系列 | 1.555 (39.50) | 0.100 (2.54) | 0.050 (1.27 | ICT -50C系列S-50C系列 |
R-075-J-DE 系列 | 1.555 (39.50) | 0.100 (2.54) | 0.075 (1.91) | ICT-075系列 S-075系列 ICT-075无铅系列 ICT-L075系列 |
R-100-J-DE 系列 | 1.555 (39.50) | 0.100 (2.54) | 0.100 (2.54) | ICT-100系列 S-100系列 ICT-100无铅系列 ICT-L100系列 |
R-100 / SS 系列 | 1.290 (32.77) | 不适用 | 0.100 (2.54) | ICT-100系列 S-100系列 SS / GSS系列 ICT-L100系列 |
R-SS / SS 系列 | 0.620 (15.75) | 不适用 | 0.100 (2.54) | SS / GSS 系列 |
尺寸以英寸(mm)| 所有规格如有变更。
