装配扭矩值安费诺在将适配器装配到连接器时,为适配器推荐如下的扭矩值。这些值基于SAE-AS85049标准中规定的耦合螺纹强度。

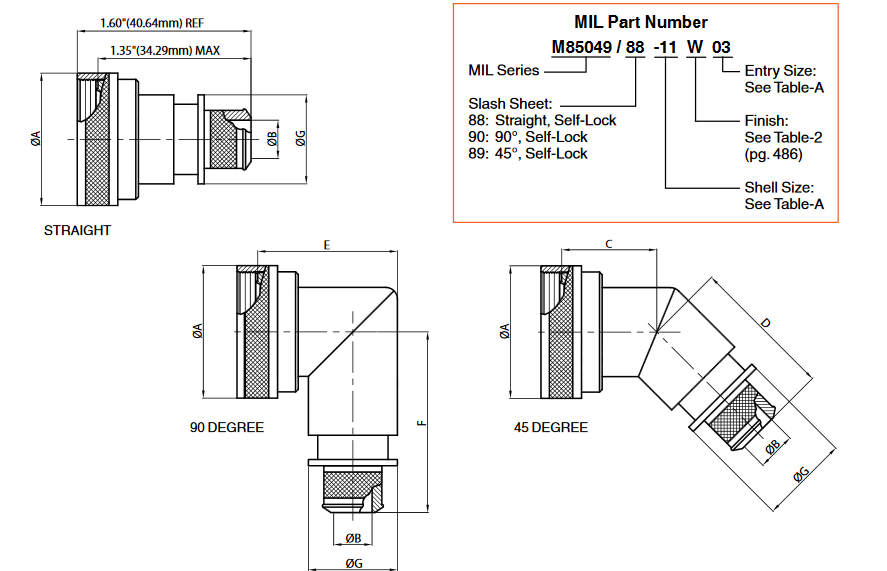

配置一些设计考虑将要求更大直径的电缆端接在更小的外壳尺寸的连接器上。屏蔽较重/较厚的电缆,许多用于不同分支/路由的电线是一些例子。这种电缆终端将需要一个更大的适配器体与电缆入口尺寸比连接器的背面尺寸多,安费诺也支持这种应用端口。在这种情况下,适配器的耦合端将修改为Style-2设计,如下图所示。风格2设计的适配器的总长度将增加大约。1英寸(25.mm)如图所示。此备选设计适用于此目录中列出的所有Backshell族
材料和完成安费诺提供以下标准表面处理的适配器。基材是铝合金。
材料:铝件:按ASTM b211。221. 209. 85年,26
钢件:300系列,符合ams - qqs - s -763/ASTM A
582弹性体:氟罗硅,硅其它部件:合适的耐腐蚀材料密耳
(产品一览表)资格许多安费诺外壳符合SAE-AS 85049标准。(旧标准为MIL-C-85049)
M85049/88-9P03 |
M85049/88-9M03 |
M85049/88-15Z02 |
M85049/88-15N03 |
M85049/88-15N02 |
M85049/88-13P03 |
M85049/88-11N03 |
M85049/88-09P03 |
