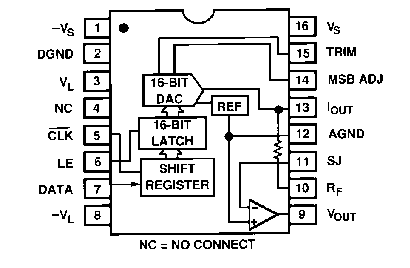

产品描述AD766 16位DSP DACPORT提供了一个直接的接口。三。连接到流行的DSP处理器的串口。在包括ADSP-2101。TMS320CXX。,and DSP56001。饱和酸。需要额外的“粘合逻辑”。AD766也很完善。提供片上串行到并行的输入格式转换。一个16位电流控制的DAC。AD766在模拟器件的BiMOS II混合信号处理中进行了fahricated，该混合信号处理提供了双极晶体管。

除了用于逻辑的CMOS器件外，还有用于精密模拟电路的MOS晶体管和薄膜电阻AD766的设计和lavout已经针对ac性能进行了优化，并负责其保证和测试，94 dB的信噪比为20 kHz, 79 dB的信噪比为250 kHz。激光微调AD766的硅铬薄膜电阻减少总谐波失真低于81分贝(在1千赫)。规格也经过生产测试。一个可选的内饰针允许消除中型微分线性误差甚至更低的THD与小信号。AD766的输出放大器提供了一个+ 3v的信号，具有高转化率，小故障，和快速解决。输出放大器有短路保护，可以承受无限的短路对地。DACPORT是模拟设备的注册商标。公司。

串行接口由位时钟、数据和锁存器使能输入组成。双补码数据字在时钟边缘下降时首先被同步到串行-并行转换器中，这与目前流行的DSP处理器的串行协议相一致。输入时钟可以支持高达12.5 MHz的数据传输。锁存器下降边缘使能以采样率更新内部DAC输入寄存器，最近将16位写入串行输入寄存器。AD766操作从5v到= 12v的电源范围，数字电源，+VL和VL，可以从模拟信号电源，-VS和vs分离。为减少该服务相声。独立的模拟和数字地脚也提供。

内部带隙基准提供了一个精确的电压源输出放大器，是稳定的温度和时间AD766的功耗一般为1200mw (+ 5v)， 300mw(±12v)。工业(-40•C到+85C)和军事(-55℃至+125C)级商用和工业级的零件可在16针塑料DIP;加工成MIL-STD-883B的军用部件被封装在一个16针的陶瓷DIP中。参见模拟设备的军用产品Databook或当前的军用数据表，以了解军用版本的规格。
