卡莱尔互连技术与西安福川电子科技（CarlisleIT）CoreGD™是一种高性能，多端口，互连系统，可为复杂布局和各种应用中拥挤的PCB提供出色的信号完整性。这是一种低成本解决方案，针对带宽要求高达65GHz的应用进行了优化，从而将封装范围推至100GHz。

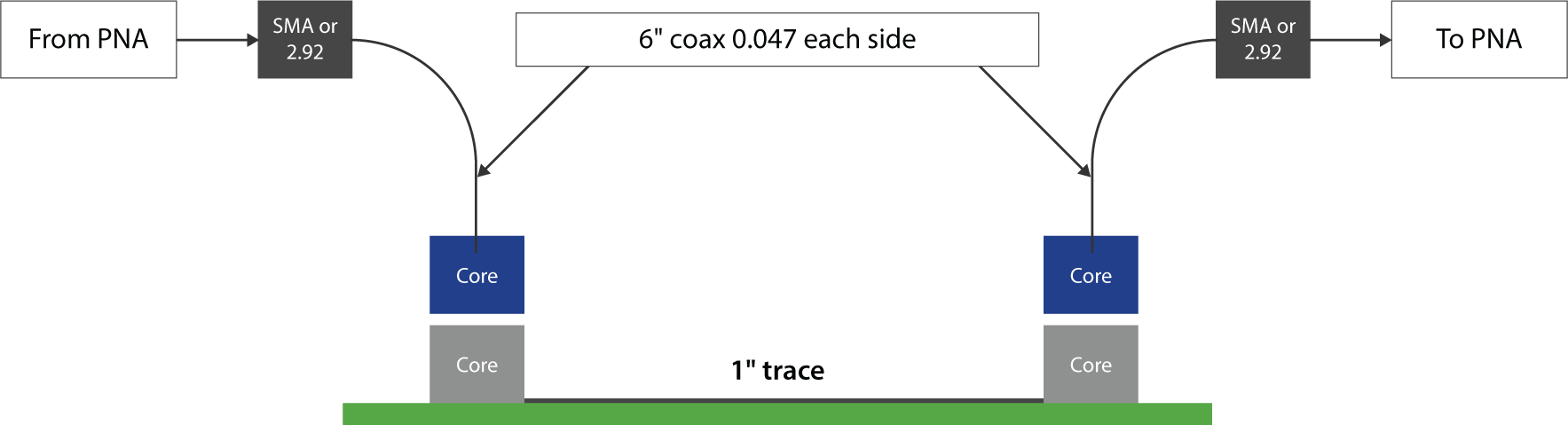

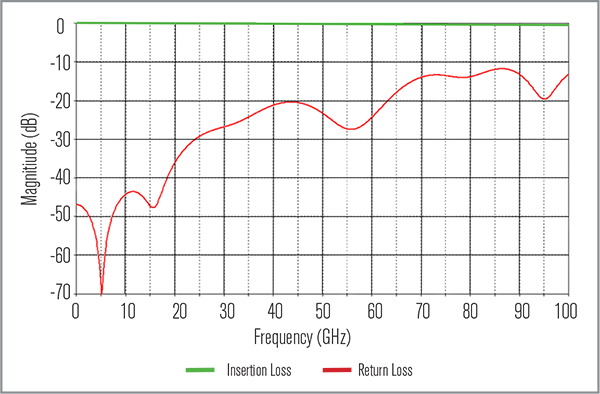

| 参数 | 规格 | ||||
|---|---|---|---|---|---|
| SSMP® | WMP® （初步） | ||||
| 阻抗 | 50Ω | ||||
| 频率范围 | 直流至65 GHz | 直流至100 GHz | |||
| 驻波比 | 频率范围 | 驻波比 | 回损 | 驻波比 | 回损 |
| 直流-26 GH z | 1.11：1 | 26.00分贝 | 1.11：1 | 26.00分贝 | |
| 26 GHz-40 GHz | 1.20：1 | 19.00分贝 | 1.20：1 | 20.83分贝 | |
| 40 GHz-50 GHz | 1.25：1 | 17.69分贝 | 1.25：1 | 19.09分贝 | |
| 50 GHz-65 GHz | 1.4 | 15.56分贝 | 1.35：1 | 16.54分贝 | |
| 65 GHz-100 GHz * | 不适用 | 不适用 | 1.45：1 | 14.72分贝 | |
| 插入损耗 | 0.10 x√F（GHz）dB | 0.12 x√F（GHz）dB | |||
| PCB过渡时的串扰 | -50 dB至30 GHz，-40 dB至40 GHz | ||||
| 工作电压 | 最高335 VRMS @海平面 | ||||
| DWV（介电耐压） | 500 VRMS（最小） | ||||
| 绝缘电阻 | 5,000MΩ（最小） | ||||
| 射频高锅 | 325 VRMS @ 5兆赫 | ||||
| 电晕等级 | 在70,000英尺处具有125 VRMS | ||||
参与力量 | 光滑孔 | 0.5磅 | |||
脱离力量 | 光滑孔 | 0.5磅 | |||
| 插入寿命 | 1,000个配对/解除配对周期（可修复的组件） | ||||
| 射频泄漏 | -（90-fGHz）dB最小值 | -（65-fGHz）dB最小值 | |||
| 沥青 | 4毫米（SSMP），2.5毫米（WMP） | ||||
| 构成因素 | 压缩安装到板上 | ||||
| 布线 | 直径0.047英寸 | ||||
| 接口（电缆端到设备） | 母或公SMK 2.92毫米或V 1.95连接器 | ||||
| 相位匹配 | 2.5 ps | ||||
| 温度范围 | -55°C至+ 165°C | ||||
| 环境因素 | 符合MIL-STD-202的 抗腐蚀，抗振动，防潮， 抗热和机械冲击 | ||||
*模拟65 GHz以上的数据
| CGB | XX | X | XX | XX | XX | XX |
|---|---|---|---|---|---|---|
| PCB安装连接器 | 连接器类型 | 行数 | 每行通道数 | 取向 | 堆高 | 电镀厚度 |
| 4P = SSMP插头 | S =单行 | 02 =每行2个通道 04 = 每行4个通道 06 = 每行6个通道 08 =每行8个通道 10 = 每行10个通道 | VL =垂直 | 00 =板对电缆 | 10 = 10 AU微英寸 30 = 30 AU微英寸 |
| 信用担保公司 | XX | X | XX | XX | XX | XX | XX |
|---|---|---|---|---|---|---|---|
| 电缆组装 | 连接器类型 | 行数 | 每行通道数 | 电缆类型 | 第二个选项 | 电缆长度 | 相位匹配（最大值） |
| 4R = SSMP插座 | S =单行 | 02 =每行2个通道 04 = 每行4个通道 06 = 每行6个通道 08 =每行8个通道 10 = 每行10个通道 | 2 =柔性同轴电缆047 4 =半柔性电缆047 | 36 = SMA-M 38 = SMA-F K6 = 2.92 M K8 = 2.92 F 87 = 2.4 M 89 = 2.4 F V6 = 1.85 M V8 = 1.85 F | 03 = 3英寸 06 = 6英寸 09 = 9英寸 12 = 12英寸 15 = 15英寸 18 = 18英寸 24 = 24英寸 30 = 30英寸 | A = 2.5皮秒 B = 5皮秒 C = 10皮秒 |
| 订单配置示例 | |||
|---|---|---|---|
| PCB连接器零件号 | 电缆接头P / N | 描述 | |
| CGB-4P-S-02-VL-00-30 | 交配 | CGC-4R-S-02-2-36-12-C | SSMP插头，单排，两通道，垂直，板对电缆，镀层厚度30，连接器： SSMP插座，单排，2通道，Flex Coax 047，第二端为SMA-M，12英寸长，10 pS电缆 |
