Qorvo的TGL2223是一个宽频带，5位数字衰减器使用Qorvo的tqpht15生产0.15um GaAs pHEMT工艺。运行于0.1-31 GHz。TGL2223的LSB值较低0.5 dB，支持衰减范围为15.5 dB的>，RMS阶跃误差小于0.5 dB使用标准。负控制电压从-3.3到- 5v，加上出色的宽带性能，TGA2223是各种商业和军事应用的理想支持。

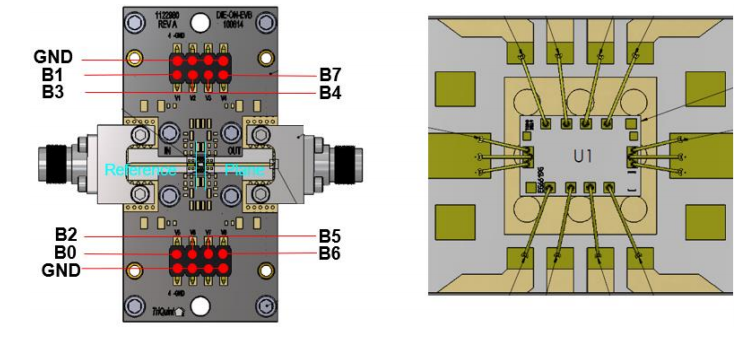

TGL2223采用1.180 x 0.800 x 0.100 mm的模具结构，两个射频端口均匹配50欧姆，用于简单的系统集成无铅、符合RoHS要求。评估委员会可按要求提供。

关键性能

• Frequency range: 0.1-31 GHz

• 5-bit digital attenuator

• Attenuation step size (LSB): 0.5 dB

• Attenuation range: 15.5 dB

• Insertion loss (ref. state): 1.8-4.2 dB

• RMS attenuation error: < 0.9 dB

• RMS step error: < 0.4 dB

• Control voltage: -3.3 to -5.0 V

• Die size: 1.180 x 0.800 x 0.100 mm

•


• 组件放置和粘接装配真空铅笔和/或真空夹头是首选的拾笔方法。放置时必须避免空气桥。在自动放置过程中，力的影响是至关重要的。有机附件(即. .导电环氧树脂)可用于低功率应用。

• 固化应在对流炉中进行:适当的排气是一个安全问题回流工艺装配说明:使用AuSn(80/20)焊料，最大限度地限制暴露在300℃以上的温度下3-4分钟PCB安装推荐使用导电环氧树脂模接。焊盘电镀:Au。应使用带有还原气氛的合金站或输送炉，不要使用任何种类的焊剂。热膨胀匹配系数是长期可靠性的关键。

• 设备必须存放在干燥的氮气环境中。互连工艺装配说明:热超声球是首选的互连技术。力、时间和超声波是关键参数，铝丝不应使用。小垫片尺寸的设备应使用0.0007英寸的导线连接。
