Qoryo的TGA2218是ku波段的。高功率MMIC放大器在Qorvo公司生产的0.15um GaN碳化硅工艺上制作。TGA2218的工作频率为13.4-16.5 GHz,提供大于12 W的饱和输出功率,具有23 dB的大信号增益和大于28%的功率添加效率这种hiah性能组合为svstem设计人员提供了灵活性,在减少系统规模和成本的同时提高系统性能。
TGA2218完全匹配50欧姆与集成直流阻断电容器射频端口,简化系统集成。它是军事和商业ku波段雷达和卫星通信系统的理想选择无铅、符合RoHS要求评估委员会可按要求提供。
Frequency range: 13.4 - 16.5 GHz
PSat: 41 dBm @ Pin = 18 dBm
PAE: >28 % @ Pin = 18 dBm
Large signal gain: 23 dB
Small signal gain: >26 dB
Input return loss: >13 dB
Output return loss: >3 dB
Bias: Vd = 28 V, Idq = 225 mA, Vg = -2.6 V typical
Process technology: TQGaN15

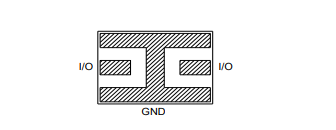

Chip dimensions: 3.7 x 1.73 x 0.10 mm
Performance under CW Operation
