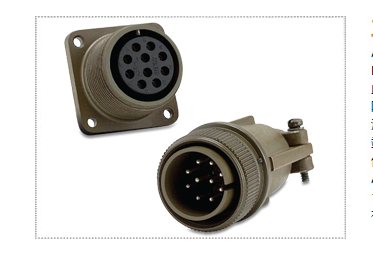

Amphenol ACS/ACC系列连接器是一种经济高效的螺纹式圆形MIL-DTL-5015连接器,适用于恶劣环境。考虑到工业用户的需求,此款Amphenol连接器采用密封设计,具有防潮、防冷凝、防振和防电弧的特点。可广泛应用于不同领域,如公共交通、汽车、重型设备和地球物理行业以及娱乐/照明行业。端子布局方式超过286种,分为电源型、信号型或电源信号混合型。Amphenol ACS/ACC系列有5种安装方式、19种外壳尺寸以及焊接或压接方式。有关ACS/ACC系列的完整产品详情,请参见下列规格。
实施调整的认证标准
MIL-DTL-5015(先前为MIL-C-5015)
广泛的温度范围
此类连接器的工作温度范围为-67°F到+257°F(-55°C到+125°C)。
环境
此类连接器可在MIL-DTL-5015中规定的全部工作条件下工作,建议将其应用于振动、湿度、压力和/或温度条件处于极端状态的环境中。
弹性胶芯和护线套
弹性氯丁橡胶胶芯和后侧密封护线套可实现不透液组装。
外壳坚固耐用
坚固耐用的铝合金外壳和零部件质量较轻,但高度防损伤并且耐腐蚀。外壳具有五种不同样式和19种规格。
广泛的线径范围范围和电流承载能力
标准军用端子的电流承载能力最高可达150A,使用Radsok®端子时可达255A。线规范围为24到规格0 AWG。
端子种类繁多
采用银或金镀层的机加工端子可提供16到0的不同规格。提供焊接、压接、PC和热电偶端子。
M85049 / 10-91W
M85049 / 10-92N
M85049 / 10-92W
M85049 / 10-93N
M85049 / 10-93W
M85049 / 10-94N
M85049 / 10-94W
M85049 / 10-95N
M85049 / 10-95W
M85049 / 10-96N
M85049 / 10-96W
M85049 / 10-97N
M85049 / 10-97W
M85049 / 10-98N
M85049 / 10-98W
M85049 / 10-99N
M85049 / 10-99W
M85049 / 10-9N
M85049 / 1708N01
M85049 / 1708N01A
M85049 / 1708N02
M85049 / 1708N02A
M85049 / 1708W01
M85049 / 1708W01A
