极端暴露的小型圆形连接器

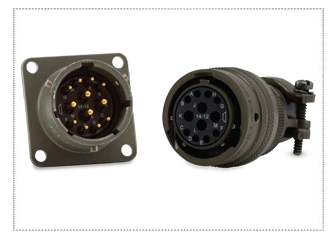

Amphenol PT系列和PT-SE系列连接器(MIL-DTL-26482系列I)在圆形外壳中提供高密度端子排布。PT采用焊接端子,PT-SE采用高性能压接端子,PT-CE采用商用压接选件。此款圆形连接器采用快卸式卡口连接以实现快速插拔,以及多种安装方式和外壳尺寸。
即刻订购!军标前缀包括MS3110、MS3112、MS3114、MS3116、MS3119、MS3120、MS3122、MS3124和MS3126。Amphenol专有前缀为PT。
坚固的外壳
采用铝合金外壳和附件,连接器小巧轻便,且坚固耐用。连接器已广泛用于商业、军事和航天应用环境。标准外壳,可采用所有符合MIL-DTL-26482标准的附件。
环境密封
通过组合四种密封件可实现完全防潮密封:外壳、外围、界面和电线。电线密封通过多重波纹设计实现,超出了MIL-DTL-26482的电线密封要求。
耐军事应用环境
这些连接器可在非常恶劣的条件下工作,温度范围为-67˚F至+257˚F(-55˚C至+125˚C)。
线规范围广,载流能力强
载流能力高达23安培,适合线径范围为24至12号AWG的电线。
弹性胶芯和护线套
采用弹性氯丁橡胶胶芯和一体式后端密封护线套,保障组件防泄漏。可提供从连接器尾部插入的压接端子。焊接端子永久地粘在胶芯中。
焊接或压接镀金端子
PT连接器端子按照MIL-G-45204 II型镀金。PT-CE商用压接端子未经军标认证,但PT-SE压接端子按照MIL-C-39029制造。这两种类型的端子均采用标准M22520/1压接钳进行压接。封闭孔端子,以避免测试探针造成损坏,并有助于防止接合过程中针端子错位。端子应从连接器尾部插入。插入到位后,端子与嵌在胶芯内的端子卡齿卡接。使用合适的退出工具从连接器前端退出端子。按压工具手柄,将端子从从连接器尾部顶出。
机构认证
MIL-DTL-26482系列I、UL #E115497、VG95328或HE301
M85049 / 60-1A10
M85049 / 60-1A12
M85049 / 60-1A14
M85049 / 60-1A16
M85049 / 60-1A18
M85049 / 60-1A20
M85049 / 60-1A22
M85049 / 60-1A24
M85049 / 60-1A28
M85049 / 60-1A32
M85049 / 60-1A36
M85049 / 60-1A40
M85049 / 60-1A44
M85049 / 60-1A48
M85049 / 60-1A8
M85049 / 60-1N10
M85049 / 60-1N12
M85049 / 60-1N14
M85049 / 60-1N16
M85049 / 60-1N18
M85049 / 60-1N20
M85049 / 60-1N22
M85049 / 60-1N24
M85049 / 60-1N28
