带有防脱离装置的三头螺纹连接
Amphenol RJ Field RJF TV系列连接器允许在恶劣环境中通过双绞线网络使用以太网D/CAT5e类连接。Amphenol RJF TV系列为金属圆形连接器,采用带有防脱离装置的三头螺纹连接机构(MIL-DTL-38999系列III型)。此款连接器即便在恶劣环境下仍然性能卓越 — Amphenol RJF TV系列的RJStop®连接系统可抗冲击、防尘和防渗液。RJF TV系列连接器具有符合RoHS标准的选件。无需实施危险的现场接线和接地!
AMPHENOL RJFTV系列主要特点
防漏液和防尘密封(IP68)
抗冲击、抗振动和抗拉伸
现场无接线操作,且不需要工具
机械编码/旋转方向(4个位置)
优良的EMI保护
带有防脱离装置的三头螺纹连接机构(MIL-DTL-38999系列III型)
坚固的金属外壳
RJ45线组保留在插头中:轴上100牛
插拔次数:至少500次
与直径为0.236 in.(6 mm)至0.512 in.(13.0 mm)的电缆兼容
AMPHENOL RJFTV系列密封保护
密封性:IP68
盐雾等级:铝外壳 - 镀镍:48小时;铝外壳 - 军绿色镉镀层:> 500小时;船用青铜外壳:1000小时
阻燃/低烟:UL94 V0和NF F 16 101 & 16 102
抗振性:10-500 Hz,10 g,3个轴:中断最长不超过10纳秒
根据NAS 1599(5-3000 Hz,20 g,12 h)测试护套料类型
抗冲击性:IK06;重量为250 g的物体从40 cm [15.75 in]高度跌落到 连接器上(插接对)
湿度:21天,109.4°F (43°C),98%湿度
耐热冲击:在-40°F至+212°F(-40°C至+100°C)条件下5个周期
工作温度:-40°F至+185°F(-40°C至+85°C)
AMPHENOL RJFTV系列数据传输
10 Base-T、100 Base-TX和1000 Base-T网络
符合TIA/EIA 568B的CAT5e和符合ISO/IEC 11801的D类
符合TIA/EIA 568的CAT6和符合ISO 11801的E类
AMPHENOL RJFTV 系列 — 带有360° EMI尾夹

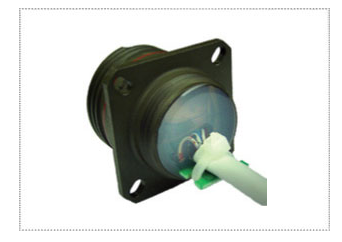

带有EMI尾夹的RJFTV系列插座和插头 提供360度屏蔽解决方案,从而提供与标准MIL-DTL-38999系列 III连接器类似的保护。在采用这些解决方案时,我们建议使用增强型 双屏蔽CAT5e电缆。
