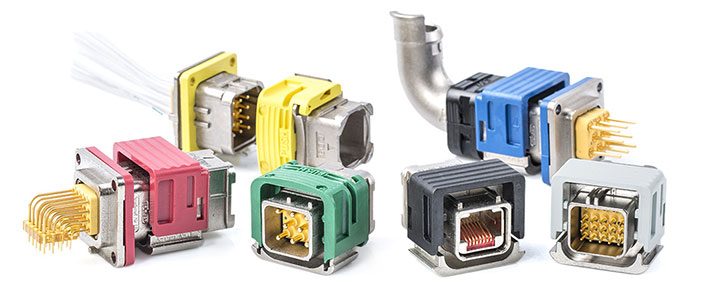

SIM连接器(EN4165)是一种模块化,多功能矩形连接器,适用于美国Com-Air和军用市场。由外壳和模块组成,它们共同为高级信号和功率要求创建了一个集成解决方案 - 所有这些都只占相同结果通常所需的空间的一小部分。
特点与优势
完全符合EN4165欧洲军用航空航天标准
类似于MIL-DTL-38999的性能,但具有占地面积小,功能多样的附加优势
无需更换整个连接器即可升级模块
根据客户要求定制标准或屏蔽版本
2或4个模块的外壳
模块从1到30个触点+光纤+ RJ45
联系人大小从8到23 + quadrax和特定cts
2种配套类型:咔哒螺母或机架面板插头
36个键控组合
密封
联系方式:MIL-C-39029
EN 4165合格
机械:
金属外壳:
- 材质:铝合金
- 保护:黑色阳极氧化,镀黑镍,橄榄绿色镀镉,镀亮镍
模块材料:热塑性和硅氧烷弹性体
密封材料:弹性体或导电材料
联系 :
- 材质:铜合金
- 保护:镍上的黄金
耐用性:超过500次完全交配和未配对循环
振动:正弦频率从10到2000 Hz,加速度20 gn
冲击:每个轴每个方向1次冲击,半正弦形式,振幅100 gn持续时间10 ms
shell中的模块保留:> 25,4 daN
模块中的联系保留:
- 大小22:4,4 daN
- 大小20:6,7 daN
- 大小16:11 daN
- 大小12:11 daN
- 大小8:11 daN
电气:
耐电压:1500 V RMS,50 Hz(22号) - 高于EN 4165标准
在海平面:1800 V RMS,50 Hz(尺寸20,16,12,8)
绝缘电阻 :>5000MΩ
最高绝缘电阻高度:
- 22号:5 A.
- 大小20:7,5 A.
- 16号:13 A.
- 大小12:23 A.
- 8号:46 A.
气候 :
工作温度:-55°C至+ 175°C
湿热:56%,95%HR
盐雾:96小时(黑色,光亮镀镍,黑色阳极氧化)500小时(橄榄绿镉电镀)
水密性:
内腔:根据EN 2591测试324压力<1,1 k Pa
穿越:通过模块在1hPa的压差下泄漏<4cm 3 / h
界面:根据EN 2591测试314压力<1,1 k Pa
金属化和屏蔽:
通过导电涂层和RFI手指实现金属化连续性
耐金属化性:<6米? 1安培(每个连接)
