RF功率检波器
ADI公司提供种类丰富的高性能RF检波器,可精确检测并测量无线系统中的RF和IF信号。我们的对数放大器可测量动态范围高达100 dB的信号,工作频率范围为DC至微波,精度达±2 dB,非常适合RSSI和发射功率电平检测。TruPwr™ rms检波器解决了扩频CDMA/W-CDMA和更高阶QAM调制系统中复杂波形的测量难题,并提供大小等于输入波形rms等效有效值的精确调节直流电压。
产品型号 | # of Channels | Freq Response RF (min) | Freq Response RF (max) | Input Dynamic Range (typ) | Temp Drift (typ) | Specified at Freq | Is (typ) | Vs+ (min) | Vs+ (max) |
Hz | Hz | dB | dB | Hz | A | V | V | ||
LTC5597 | 1 | 100M | 70G | 35 | 1 | 42G | 33.5m | 2.7 | 3.6 |
ADL6012 | 1 | 2G | 67G | 40 | 1 | 18G | 28.6m | 3.15 | 5.25 |
ADL5920 | 1 | 9k | 7G | 50 | 0.5 | 1G | 160m | 4.9 | 5.1 |
ADL6010S | 1 | 500M | 43.5G | 45 | 0.3 | 3m | 4.78 | 5.25 | |

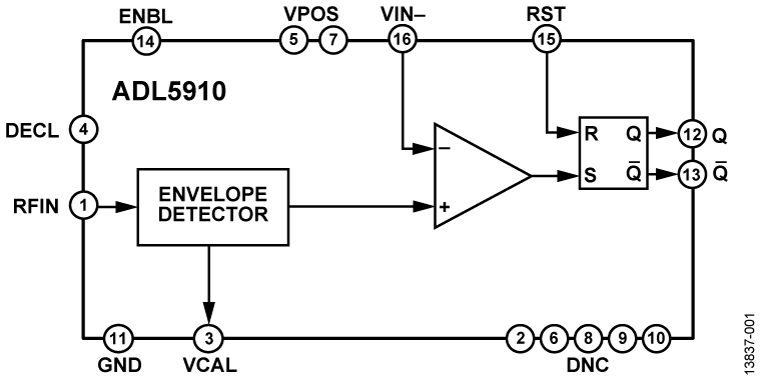

ADL5910 | 1 | 0 | 6G | 45 | 0.5 | 900M | 3.5m | 3.15 | 3.45 |
ADL5904 | 1 | 0 | 6G | 45 | 0.5 | 900M | 3.5m | 3.15 | 3.45 |
LTC5596 | 1 | 100M | 40G | 35 | 1.25 | 40G | 30m | 2.7 | 3.5 |
ADL6010 | 1 | 500M | 43.5G | 45 | 0.3 | 10G | 3m | 4.78 | 5.25 |
ADL5506 | 1 | 30M | 4.5G | 45 | 1 | 900M | 3.75m | 2.5 | 5.5 |
ADL5903 | 1 | 200M | 6G | 35 | 0.2 | 900M | 2.5m | 3 | 5.25 |
HMC1120 | 1 | 0 | 3.9G | 72 | 0.5 | 1900M | 70m | 3.15 | 3.45 |
HMC1094 | 1 | 1G | 23G | 50 | 0.5 | 10M | 85m | 3.15 | 3.45 |
HMC7447 | 1 | 71G | 86G | 24 | 0.5 | 81G | 3 | 5 | |
ADL5906 | 1 | 10M | 10G | 67 | 1 | 900M | 70m | 4.75 | 5.25 |
ADL5501S | 1 | 50M | 6G | 30 | 2.7 | 5.5 | |||
ADL5513S | 1 | 1M | 4G | 80 | 900M | 2.7 | 5.5 | ||
AD8306S | 1 | 5M | 400M | 100 | 10M | 2.7 | 6.5 | ||
ADL5304 | 1 | 200 | 20.8m | 4.5 | 5.5 | ||||
ADL5511 | 1 | 0 | 6G | 47 | 0.1 | 900M | 21.5m | 4.75 | 5.25 |
HMC1013 | 1 | 500M | 18.5G | 67 | 0.5 | 10G | 183m | 3.3 | |
HMC1030 | 1 | 0 | 3.9G | 69 | 0.5 | 900M | 143m | 5 | 5 |
HMC662 | 1 | 8G | 30G | 54 | 0.5 | 10M | 88m | 3.15 | 3.45 |
LTC5583 | 1 | 40M | 6G | 60 | 0.5 | 2.14G | 80.5m | 3.1 | 3.5 |
LTC5587 | 1 | 10M | 6G | 40 | 1 | 2.14G | 3m | 2.7 | 3.6 |
ADL5505 | 1 | 450M | 6G | 36 | 0.1 | 900M | 1.8m | 2.5 | 3.3 |
ADL5902 | 1 | 50M | 9G | 65 | 0.5 | 900M | 73m | 4.5 | 5.5 |
LTC5582 | 1 | 40M | 10G | 57 | 0.5 | 2.14G | 41.6m | 3.1 | 3.5 |
HMC1010 | 1 | 0 | 3.9G | 62 | 0.5 | 900M | 48m | 4.5 | 5.5 |
HMC1020 | 1 | 0 | 3.9G | 72 | 0.75 | 900M | 55m | 4.5 | 5.5 |
HMC1021 | 1 | 0 | 3.9G | 70 | 0.5 | 900M | 75m | 4.5 | 5.5 |
HMC813-Die | 1 | 1G | 26G | 55 | 0.5 | 150m | |||
HMC813LC4B | 1 | 1G | 20G | 55 | 0.5 | 10G | 150m | ||
HMC909 | 1 | 0 | 5.8G | 40 | 0.5 | 900M | 42m | 4.5 | 5.5 |
HMC913-Die | 1 | 0.6G | 20G | 59 | 1.5 | 18G | 80m | ||
HMC913LC4B | 1 | 0.6G | 20G | 59 | 10G | 80m | |||
HMC948 | 1 | 1G | 23G | 54 | 0.5 | 10M | 91m | 3.15 | 3.45 |
LTC5564 | 1 | 600M | 15G | 40 | 2 | 5.8G | 44m | 3.1 | 5.5 |
ADL5504 | 1 | 450M | 6G | 35 | 0.1 | 900M | 1.8m | 2.5 | 3.3 |
AD8363 | 1 | 50 | 6G | 60 | 0.5 | 900M | 60m | 4.5 | 5.5 |
HMC713LP3E | 1 | 50M | 8G | 54 | 0.5 | 2.7G | 17m | 2.7 | 5.5 |
HMC713MS8 | 1 | 45M | 2.7G | 54 | -0.5 | 2.7G | 17m | 2.7 | 5.5 |
ADL5502 | 1 | 450M | 6G | 35 | 0.1 | 900M | 3m | 2.5 | 3.3 |
ADL5513 | 1 | 1M | 4G | 80 | 0.5 | 900M | 31m | 2.7 | 5.5 |
LT5581 | 1 | 10M | 6G | 40 | 1 | 2.14G | 1.4m | 2.7 | 6 |
LT5538 | 1 | 40M | 3.8G | 75 | 0.5 | 2.14G | 29m | 3 | 5.25 |
ADL5519 | 1 | 1M | 10G | 62 | 0.5 | 0.9M | 60m | 3.3 | 5.5 |
