描述

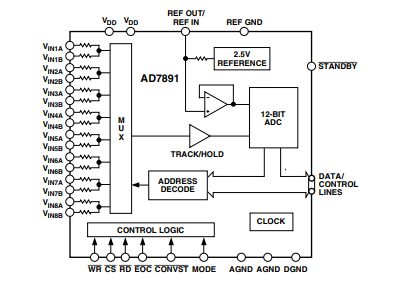

AD7891是一个8通道，12位数据采集系统，可以选择并行或串行接口结构。该部分包含一个输入多路复用器、一个片上跟踪/保持放大器、一个高速12位ADC、一个2.5 V参考和一个高速接口。AD7891-1 (5 V和±10 V)和AD7891-2 (0 V到+2.5 V)，从一个单一的5 V电源工作，并接受跨越两个型号的各种模拟输入范围。O y至+5 V，及±2.5 V)AD7891提供由模式引脚决定的平行或seria接口结构的选择。

该部分有标准的控制输入和快速数据访问时间的botk串行和并行接口，确保易于接口到现代微处理器，微控制器，和数字信号处理器。除了传统的直流精度指标，如线性度、全尺寸误差和偏置误差，该部件还指定了动态性能参数，包括谐波失真和正弦噪声比。正常模式下的功耗为82mw;在待机模式下，这减少到75 W类型。该部件有44端MOFP和44导PLCC可供选择。

产品亮点1. AD7891是一个完整的单片12位数据采集系统，它结合了8通道多路复用器、12位ADC、2.5 V参考，跟踪/保持放大器在一个单芯片上。2. AD7891-2的转换时间为1.6 us，采集时间为0.4 us。这允许在采样一个信道时采样率为500 kSPS，在信道跳变时采样率为62.5 kSPS。

这些采样率可以使用软件或硬件转换启动实现。AD7891-1在使用硬件转换启动时采集时间为0.6 us，在使用软件转换启动时采集时间为0.7 us。这些采集时间允许采样率分别为454.5 kSPS和435 kSPS，硬件和软件转换开始。3.AD7891上的每个通道都有过压保护。这意味着未选定通道上的过电压不会影响选定通道上的转换。AD7891-1能承受±17V的过电压.
