描述
ICS553是一个低倾斜,单输入到四个输出时钟缓冲区。IDT的ClockBlocks TM系列的一部分,这是我们的最低倾斜,小时钟缓冲区请参阅ICS552-02了解1至8低斜缓冲区。要了解8种以上的输出,请参阅MK74CBxxx Buffalo TM系列时钟驱动器。IDT使许多非锁相环和基于锁相环的低斜输出设备以及零延迟缓冲器同步时钟。与我们联系,为您所有的时钟需求。

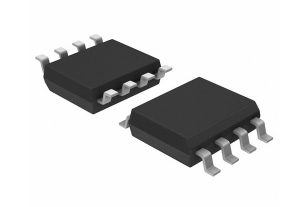

特性极低的倾斜输出(最大50ps)封装在8针SOICPb(铅)免费包装低功耗CMOS技术2.5 V到5 y的工作电压输出使能引脚三态输出5v容错输入时钟商业(0到+70°C)和工业(-40到+85°C)温度范围.
适当的操作需要最少数量的外部组件。在引脚1上的VDD和引脚4上的GND之间应连接一个0.01 uF的去耦电容,尽可能靠近设备。如果跟踪长度超过1英寸,可以在每个时钟输出上使用33 2系列终端电阻。为了实现ICS553能够实现的低输出倾斜,必须仔细注意电路板的布局。基本上,所有四个输出必须具有相同的终端、相同的负载和相同的轨迹几何形状。如果不这样做,输出倾斜将会降低。例如,在一个输出上使用302系列终端(其他输出上使用332)将导致至少15ps的倾斜。
绝对最大额定参数高于下面列出的等级的压力可以对ICS553造成永久性的损害。这些ratinas。这些是IDT商业额定部件的标准值,仅是应力额定。不暗示设备在上述条件或任何高于规格书操作部分所规定的条件下的功能操作。长期暴露在绝对最大额定值条件下会影响产品的可靠性。电气参数仅限在建议的工作温度范围内。
