描述:

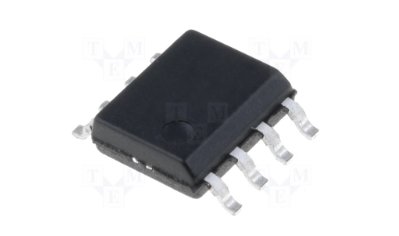

Microchip Technology Inc. 93XX66A/B/C器件是4Kbit低压串行电可擦prom (EEPROM)。诸如93AA66C、93LC66C或93C66C等可选字设备依赖于驱动ORG引脚设置字大小的外部逻辑级别,用于专用的8位通信,93XX66A设备可用,而93XX66B设备提供专用的16位通信。先进的CMOS技术使这些器件成为低功耗、非易失性存储器应用的理想选择。整个93xx系列的标准封装包括8铅PDIP和SoIC,高级封装包括8铅MSOP、6铅SOT-23。8-lead 2x3 DFNTDFN和8lead TSSOP。所有包装都是无铅(哑光锡)完成。
功能描述当ORG引脚连接到Vcc时,选择(x16)组织。当它连接到地面时,选择(x8)组织。指令地址和写数据被时钟输入到Dl引脚或时钟上升沿(CLK)。除了从设备读取数据时,DO引脚通常保持在高z状态。或在编程操作期间检查就绪usy状态时。在一个Erasel写操作期间,可以通过轮询DO引脚来验证就绪/忙碌状态:DO low表示编程仍在进行中,而DO high表示设备已经就绪。
是否会在Cs的下降边缘进入High-z状态2.1开始的条件。如果CS和Dl第一次都相对于CLK的正边缘高,则设备检测到起始位。在检测到启动条件之前,CS、CLK和DI可以以任何组合方式改变(除了启动条件),而不会导致任何设备操作(读、写、擦除、EWEN)。EWDS, general或WRAL)。一旦CS过高,设备就不再处于待机状态。只有在输入了特定指令所需的操作码、地址和数据位后,跟随开始条件的指令才会被执行。
