德州仪器(TI)DLP DMD评估模块(EVM)作为子系统的一部分,用于评估DLP500,DLP650,DLP670和DLP900数字微镜设备(DMD)。将DLPLCR50XEVM与DLPLCRC900DEVM配对时,用户可以以高达16100Hz的1位模式速率获得像素精确控制。将德州仪器(TI)DLPLCR67EVM或DLPLCR90EVM与DLPLCRC900DEVM配对时,用户将获得像素精确控制,其1位模式速率高达9,523Hz。如果将DLPLCR65EVM与DLPLCRC900EVM配对,则用户可以以高达9,523Hz的1位模式速率获得像素精确控制。

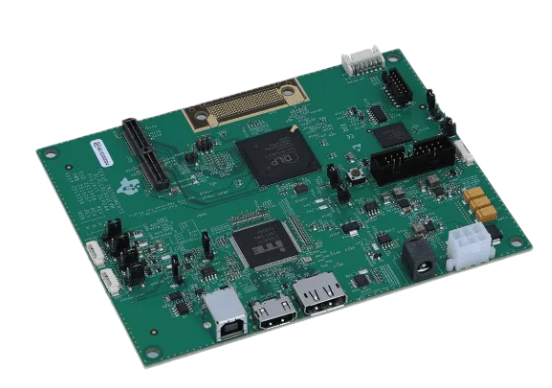

DLPLCRC900EVM包含一个DLPC DMD控制器,允许对DLPLCR65EVM和其他兼容DMD评估模块进行可配置的控制。DLPLCRC900DEVM包含两个DLPC900数字微镜设备(DMD)控制器,允许对DLPLCR50XEVM,DLPLCR67EVM,DLPLCR90EVM和其他兼容的DMD评估模块进行可配置的控制。DLPLCRC900EVM和DLPLCRC900DEVM均具有输入/输出触发器,可方便与摄像机,传感器或其他外围设备同步。增强的灵活性为工业,医疗,计量,安全,电信和仪器仪表应用提供了多种架构。
对于需要高度灵活的开发套件以将DLP技术整合到各种光导应用中的设计人员来说,这些评估模块中的每一个都是正确的评估选择。这些评估模块是在DLP高速可见光系列中实现最大分辨率,光学吞吐量和亮度的解决方案的简便途径。
特征
瞄准420nm至700nm,具有高达9,523Hz(DLPLCR65EVM,DLPLCR67EVM,DLPLCR90EVM)或16,100Hz(DLPLCR50XEVM)的1位图形速率
显示超过WQXGA分辨率(2716 x 1600)的图像或视频(仅DLPLCRC900DEVM)
评估模块支持以下DMD:
DLPLCR50XEVM- DLP500YX DMD,0.50英寸2xLVDS数字微镜器件(DMD),包含2048 x 1080微镜,间距为5.4μm
DLPLCR65EVM- DLP6500FYE DMD,一个0.65英寸2xLVDS数字微镜器件(DMD),包含1920 x 1080微镜,间距为7.56µm
DLPLCR67EVM- DLP670S DMD,一个包含2716 x 1600个微镜的0.67英寸2xLVDS数字微镜器件(DMD),间距为
5.4μmDLPLCR90EVM- DLP9000 DMD,一个包含2560 x 1600微米微镜的0.9英寸2xLVDS数字微镜器件(DMD),带7.56µm
DLPLCRC900DEVM-容纳单个DLPC900 DMD控制器
DLPLCRC900EVM-容纳单个DLPC900 DMD控制器并显示分辨率高达1080P(1920 x 1080)的图像或视频
DMD板有孔,方便安装
一根(DLPLCR65EVM)或两根(DLPLCR50XEVM,DLPLCR67EVM,DLPLCR90EVM)12英寸柔性电缆,用于将DMD灵活地放置在台式机上
可配置的I / O触发器,用于与摄像机,传感器或其他外围设备同步(仅DLPLCRC900DEVM和DLPLCRC900EVM)
USB 1.1,HDMI和I²C接口(仅DLPLCRC900DEVM和DLPLCRC900EVM)
基于USB的API和主机GUI(仅DLPLCRC900DEVM和DLPLCRC900EVM)
